Регулировка карбюратора бензопилы Чемпион: что нужно знать?

Карбюраторы бензопил Чемпион имеет три винта для регулировки:


     Разборка карбюратора.

         Карбюратор такой как мы будем рассматривать, установлен  на многих пилах подобных марок таких как — Poulan, Mc Culloch, Max Cut, CHAMPION

    Откручиваем все три винта (как показано на указателях) и снимаем у корпуса верхнюю крышку данной пилы.

    Извлекаем из нашего корпуса (показано на рисунке) воздушного фильтра — фильтрующий поролоновый воздушный элемент (на рисунке поролон  зелёного цвета).

    Откручиваем сразу две гайки, и снимаем сам корпус воздушного фильтра.

    Для того чтобы снять  корпус этого воздушного фильтра, его просто недостаточно просто снять с двух болтов. Он не снимется. Ему помешает выступ, который указан на стрелке.
    Надо приложить к корпусу фильтра совсем небольшое усилие вверх, до того момента когда выступ будет немного выше верхнего самого края картера бензопилы, и снимайте.

    Работаем с правой от нас стороны карбюратора. Снимаем топливный шланг (как на верхней стрелке) и после этого тягу привода воздушной заслонки.

    Снимаем наконец карбюратор и извлекаем наконечник этого тросика из рычага привода этой дроссельной заслонки.

    С левой от нас стороны также стягиваем бензиновый шланг вместе  со штуцера карбюратора.

    Карбюратор теперь снят и готов к дальнейшей разборке.

    В рассматриваемом нами примере — бензопила, путая, то есть в бензобаке нет бензина. Поэтому то когда мы снимали бензошланг с правой стороны этого карбюратора топливо из шланга совсем не выходило. У Вас же  и бак может быть заполнен, и поэтому после работы пилой может пройти не так уж много времени.
    Топливо в баке пр работе находится под небольшим давлением, поэтому после снятия шланга из него и  начнётся  истечение топлива.

     Приготовьте заранее прищепку или  зажима или  обыкновенную гайку на 13.

    Выкручиваем совсем винт количества оборотов холостого хода и винт крепящий сверху крышку карбюратора.

    Потом снимаете верхнюю крышку. Откроется область карбюратора, которая называется — топливный насос где синяя прозрачная прокладка — это топливная мембрана.

    С левой стороны карбюратора снимаем два винта (по инструкции  винты обозначены L и H), перед этим  сняв с них пружинную скобу. При сборке карбюратора нельзя  перепутать эти винтики, на винте Н имеется кольцевая проточка , если её нет то  пометьте любым винт.

    Снизу снимаем четыре винта и снимаем совсем нижнюю крышку карбюратора.

    Снимаем узел этого игольчатого клапана.  Для этой цели снимаем винт указанный стрелкой на рисунке.  Под двухплечим рычажком не потеряйте находится маленькая пружина.

    Карбюратор бензопилы Чемпион: и его регулировка

    Карбюраторы бензопил Чемпион имеет три винта для регулировки:

        L – винт жиклера для регулировки низких оборотов

        H – винт жиклера для регулировки высоких оборотов

        Винт - Т у Партнёра и Хускварны (у Штиля LA) – регулировка холостого хода бензопилы
    Карбюратор бензопилы чемпион

    Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

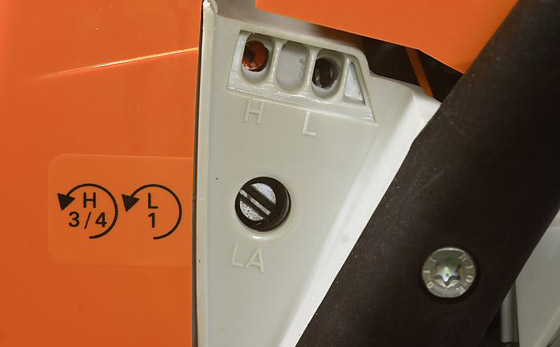

    Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная "настройка" бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.
    Регулировочные винты карбюратора бензопилы

    Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.
    Устройство карбюратора бензопилы чемпион

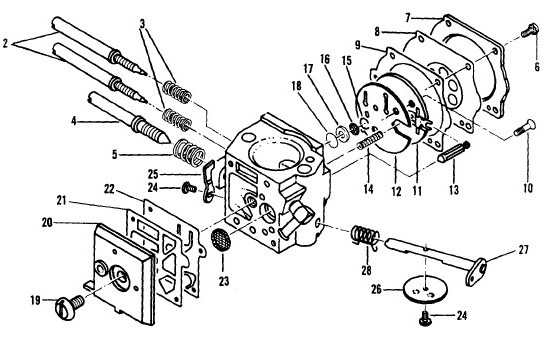

    Деталировка карбюратора бензопилы

    Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам, тем более что в большинстве случаев она может и не понадобиться.
    Регулировка карбюратора бензопилы патриот 4518
    Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

    Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

    Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

    Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек., затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.
    Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.
    Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

    Это важно!

    Как известно, бензопила «Чемпион» пользуется в нашей стране заслуженной популярностью как у строительных и лесозаготовительных организаций, так и у многих владельцев приусадебных участков и загородных коттеджей. Такой повышенный спрос на бензопилу связан, прежде всего, довольно продолжительным сроком эксплуатации и его абсолютной надежностью в работе.

    А чтобы бензопила «Чемпион» работала исправно, нужна своевременная регулировка карбюратора, которая не только обеспечивает результативную работу всего инструмента, но также значительно продлевает срок его службы.
    А такую регулировку можно осуществлять только при правильно натянутой цепи и очищенном воздушном фильтре. Регулировка карбюратора бензопилы «Чемпион» выполняется посредством трех винтов и осуществляется в два этапа: при выключенном двигателе и во время его работы. Сначала винты для максимальных и минимальных оборотов во время остановки двигателя поворачивают по часовой стрелке до упора. А потом, не останавливаясь, на 1,5 оборота следует повернуть регулировочные винты в обратную сторону.
    Второй этап предполагает регулировку холостого хода во время работы двигателя. Но, прежде чем приступить ко второму этапу, нужно изначально в течение пяти минут хорошенько прогреть двигатель бензопилы. А затем при остановке двигателя на холостом ходу, медленно повернуть регулировочный винт по часовой стрелке. Но, как только цепь начнет двигаться, необходимо сразу же начинать повороты винта, в обратную сторону, против часовой стрелки.
    Для неопытного человека выполнение всех этих манипуляций для грамотной регулировки карбюратора может вызвать определенные затруднения. И поэтому, лучше, все-таки, обратиться к профессионалам, с помощью которых будет быстро выполнена регулировка карбюратора и бензопила «Чемпион» сможет работать без перебоев. Опытные специалисты не только помогут отрегулировать карбюратор, но также подскажут, как правильно использовать в работе бензопилу Чемпион.



    Советы

    Определение износа режущей цепи

    Перед каждым началом работы следует обратить особое внимание на соответствующие правила заточки и натяжение режущей цепи. Натяжение цепи правильное, если цепь прилегает к нижней стороне шины и ее легко прокрутить вручную. Чтобы можно это было сделать, тормоз цепи бензопилы должен быть освобожден.

    Цепь к бензопиле требует заточки в таких случаях:

    -когда опилки, возникающие при пилении влажной древесины, выглядят как древесная мука.

    - цепь входит в древесину только при сильном нажатии.

    -режущая кромка заметно повреждена.

    -во время пиления пилу тянет влево или вправо. Это вызвано неровной заточкой.

    Своевременное определение и устранение уровня износа цепи для бензопилы – залог длительной службы всей режущей гарнитуры.




    Своими руками

    Инструкция по обкатке бензопил

    Перед началом эксплуатации любой бензопилы импортного производства требуется ее предварительная обкатка. Она необходима, с одной стороны, для продления службы бензинового двигателя. Во время фазы обкатки подвижные детали должны сначала приработаться друг к другу, т.к. в приводном механизме наблюдается повышенное сопротивление трения. С другой стороны, во время обкатки можно приобрести необходимые навыки для работы с бензопилой. Это особенно важно для тех, кто работает с бензопилой впервые.

    Для работы с бензопилой при приготовлении топливной смеси используйте только фирменные масла. Марки масла, которые можно использовать для приготовления топливной смеси, указаны в инструкции по эксплуатации. Четко соблюдайте необходимые пропорции масла и бензина. Октановое число используемого бензина должно быть не ниже 90 (кроме тех случаев, когда это оговорено в инструкции по эксплуатации).

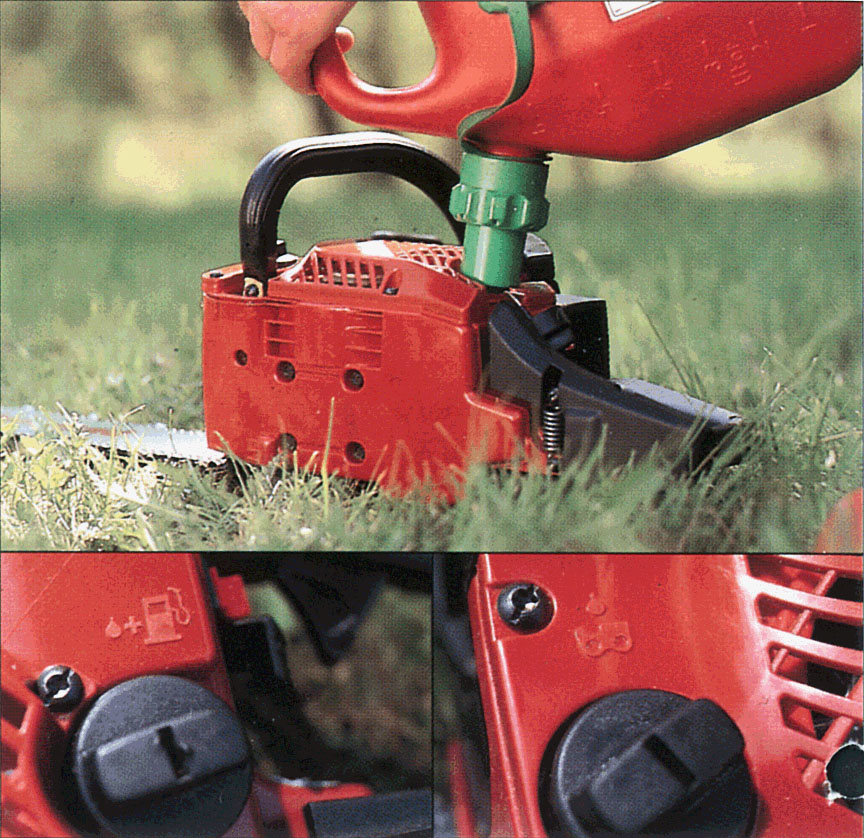

    Перед тем, как заводить бензопилу, обязательно проверяйте наличие масла в бачке для смазки цепи. На больших оборотах при отсутствии смазки цепи может выйти из строя цепь и шина. В процессе работы можно легко проверить наличие смазки цепи. При работающей бензопиле на высоких оборотах направьте шину на чистый лист бумаги. При нормально поступающей смазке на листе будет видна полоска масла.

    Внимательно прочитайте инструкцию, те разделы, касающиеся запуска горячего и холодного двигателя. Принцип запуска двигателя во всех пилах одинаков. Различия могут быть только в расположении органов управления пилой (кнопка STOP, рычаг воздушной заслонки). Не забывайте перед каждым запуском проверять положение инерционного тормоза. Инерционный тормоз должен быть выключен. При выключенном инерционном тормозе цепь на шине протягивается свободно от руки (эту операцию можно проводить только в рабочих перчатках).

    При работе бензопилы с включенным инерционным тормозом возникает оплавление корпуса бензопилы в области сцепления и может возникнуть возгорание бензопилы. Ремонт, который необходим в этом случае, будет признан не гарантийным, и будет производиться только за счет клиента.

    Обкатку необходимо производить в течение 3-4 часов. Запрещается при обкатке продолжительное время работать бензопилой в режиме холостого хода. Допускается работа на холостом ходу в течение 15-20 минут с периодической прогазовкой двигателя с интервалом в 20-30 секунд. Затем необходимо продолжить обкатку в рабочем режиме с небольшой нагрузкой. Это подразумевает под собой пиление древесины небольшого диаметра с минимальными усилиями со стороны оператора.

    После обкатки бензопилы необходимо предъявить ее в сервисный центр для контрольной настройки карбюратора. Настройку может осуществлять только квалифицированный специалист. После настройки можно использовать бензоинструмент согласно инструкции по эксплуатации.

    Рекомендуется периодически (примерно 1 раз в полгода) предъявлять бензоинструмент в сервисный центр для проведения профилактических работ и проверки настройки карбюратора. Эта услуга является платной.


    Характеристики

    Технические параметры пильных цепей

    Подбирая цепь для бензопилы, Вам необходимо обратить внимание на несколько важных характеристик:

    • количество звеньев;
    • шаг цепи;
    • толщина ведущего звена;
    • назначение использования.

    Кроме того, на нашем сайте Вы можете подобрать цепь по модели пилы через справочник цепных пил.

    Количество звеньев цепи. Определяется по внутренним зубцам цепи.Схема подсчета звеньев цепи

    Шаг цепи — расстояние между тремя последовательно расположенными заклепками, деленное на два. Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Определение шага цепи
    Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

    Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

    Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

    Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.



    Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

    • 1,1 мм (0,043’’) для маломощных пил
    • 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
    • 1,5 мм (0,058’’) мощные и производительные пилы,
    • 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

    Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений - лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

    Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

    Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

    Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

    Высота профиля. Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

    Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

    Глубина резания в значительной степени определяет производительность пиления. Чем больше зазор — тем выше производительность. Оборотной стороной производительности является вибрация. Так цепи с маленькой глубиной резания в пропиле движутся мягче, меньше «дергаются». Поэтому для баланса вибрации и производительности, часто на цепи с большим шагом устанавливают резцы с малой глубиной резания, и наоборот.
