Разборка сцепления бензопилы. Принцип работы и правила обслуживания пильного инструмента.

Останавливать двигатель тормозом цепи на бензопилах нельзя, так как это может привести к перегреву данного узла инструмента. Для остановки двигателя необходимо перевести управление двигателем в режим холостого хода, затем выключить двигатель клавишей останова.

Видео

Принцип работы сцепления бензопилы
Ведущая звездочка пилы
Устройство китайской бензопилы
Сцепление китайских бензопил
Ремонт сцепления китайской пилы

Бензопила приводится в действие двухтактным бензиновым двигателем внутреннего сгорания, соединённым через систему передачи (редуктор) с пильной цепью. Замкнутая втулочно-роликовая цепь движется по направляющей шине и несёт пильные зубья. Бензопила имеет механизм автоматического сцепления, работающий по центробежному принципу, благодаря которому на холостых оборотах цепь неподвижна и безопасна. В случае, если нагрузка на двигатель при пилении превышает допустимую (например, цепь заклинило), то автоматическое сцепление бензопилы разорвёт (или ослабит до допустимого уровня) передаточный момент на шину, и двигатель не заглохнет. Разборку бензопилы лучше доверять профессионалам. Современные бензопилы также имеют механизм тормоза, который сразу останавливает цепь при отскоке шины в сторону пильщика, обрыве цепи и других аварийных ситуациях. Именно поэтому, бензопила oleo mac настолько популярна сегодня.

У некоторых моделей шина крепится к редуктору таким образом, что позволяет её фиксировать в горизонтальном или вертикальном положении, что даёт возможность совершать пропилы, соответственно, в горизонтальной или вертикальной плоскости. Многие модели бензопилы, особенно изначально предназначенные для использования при валке леса, имеют возможность подключения выносного гидроустройства (так называемого «гидроклина»), которое представляет собой исполнительный гидромеханизм. Нагнетание рабочей жидкости (масла) в гидромеханизм осуществляется бензопилой.

Широко распространены цепные пилы с электрическим мотором, причем например долбежник (ручной инструмент для выборки глухих узких и глубоких гнезд) бывает только с электроприводом. Вообще, обладая определенным навыком можно сделать из бензопилы множество полезных вещей.

Читайте подробнее о проблемах бензопилы хускварна.

Разборка сцепления: порядок действий.

Используем шестигранный ключ на 6 или звезду того же диаметра.

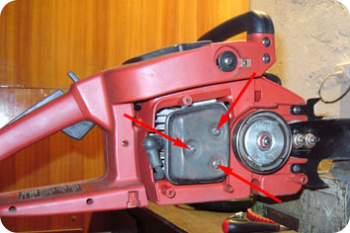

Снимаем крышку воздушного фильтра, крышку сцепления.
Откручиваем свечным ключом свечу зажигания, выводим поршень в нижнюю мертвую точку.
Берем верёвочку и заталкиваем её в свечное отверстие, стараюсь, чтобы поршень остался в НМТ, тем самым заклинивая поршень в этом положении.
Прилагающимся бензопильным ключом откручиваем сцепление по часовой стрелке.
На сцеплении есть гайка на 13 – откручиваем её. Выкручиваем сцепление, корзинку с ведущей звёздочкой снимаем.
Меняем сцепление — не забудьте поставить на место шайбы.
С силой закручиваем сцепление от руки до упора против часовой стрелки.
Остальная сборка в обратном порядке.
Далее рукоятку тормоза переводим вперёд, заводим двигатель и снимаем с тормоза – сцепление затянуто с помощью силы мотора.

Советы

Естественный износ

Некоторые детали бензопилы, которые подвергаются естественному износу, по истечении некоторого срока полезной эксплуатации подлежат замене. Их поломка – закономерность и нисколько не неисправность. К быстроизнашиваемым деталям относят шину, цепь, ведущую звездочку, агрегаты антивибрационной системы и прочие.

Если вовремя не провести ремонт бензопилы husqvarna своими руками и замену быстроизнашивающихся деталей, то на других узлах бензопилы их чрезмерный износ скажется самым отрицательным образом. В частности, если вовремя не менять ведущую звездочку и шину, то повышенная вибрация плохо повлияет на подшипники коленвала. Предел глубины выработки зубьев звездочки должен достигать 0,5 миллиметра.

Хотя звездочки на практике зачастую эксплуатируют до износа 1 миллиметр и больше, не подозревая, что это вызывает повышение нагрузок на подшипники коленвала, ускоренный выход их из строя. Когда износились три-четыре цепи, нужно менять непосредственно и шину, если ее износ к этому времени достигает предельного значения.

Шина бензопилы особенно сильно изнашивается в зонах, резание которых происходит наиболее часто, обычно в нижней стороне направляющей шины. При любой замене цепи для равномерного износа шину необходимо перевернуть на 180 градусов относительно горизонтальной оси.

Теперь вы знаете, что устранить неполадки в работе бензопилы можно своими руками. Для этого под рукой всегда должна находиться инструкция по ремонту мотопил. А чтобы окончательно разобраться в этом нелегком деле, мы предлагаем вам посмотреть видео о ремонте бензопилы, которое поможет закрепить все приобретенные знания на практике.

Своими руками

Цилиндро-поршневая группа: ремонт.

Наиболее серьезными являются поломки цилиндро-поршневой группы бензопилы. Это изношенность поршня и цилиндра, задиры и царапины на их поверхности, западание в канавках поршневого кольца и их износ, а также износ подшипников коленвала. В обычном порядке эти неисправности провоцируют падение уровня давления в цилиндре и невозможность в будущем завести мотор, или его неспособность отдавать полную мощность.

Выделяют несколько способов, которые помогают оценить состояние цилиндро-поршневой группы. Снимите глушитель и посмотрите в окно, в котором заметна часть боковой поверхности агрегата. Несмотря на ограниченный обзор, можно получить общее представление о ЦПГ.
Коленчатый вал проверните при помощи электродвигателя с гибким валом или стартером вручную, при этом контролируя по манометру давление.

У работоспособной бензопилы последний показатель должен находится в пределах 0,8-0,9 МПа. С его падением уменьшается и мощность движка. При уровне давления 5 атм двигатель может и будет работать, но на холостом ходу.

Оценить точно состояние ЦПГ получится только после ремонта безнопилы партер своими руками, который состоит в разборке двигателя - отсоединении картера от цилиндра и извлечении поршня. Если имеются на последнем задиры, глубокие царапины или сколы, его необходимо менять. При повреждении поверхности цилиндра или выработке имеется шанс его расточить под ремонтный размер. Причинами низкой компрессии выступают закоксование и износ поршневого кольца. Исправные кольца всегда чистые от нагара, сидят свободно в канавке поршня и плотно прижимаются к его внутренней поверхности.

Работа бензопилы.

Останавливать двигатель тормозом цепи на бензопилах нельзя, так как это может привести к перегреву данного узла инструмента. Для остановки двигателя необходимо перевести управление двигателем в режим холостого хода, затем выключить двигатель клавишей останова. Все модели цепных пил Макита оборудованы автоматическим инерционным тормозом цепи. Конструкция аварийного инерционного тормоза цепи рассчитана на практически мгновенную остановку движения цепи. Аварийный тормоз цепи активируется двумя методами.

1. Активация инерционного тормоза вручную при помощи рычага перед верхней рукояткой. Используется только при запуске инструмента, в целях безопасности оператора или при проверки его работоспособности перед эксплуатацией инструмента.
Передача крутящего момента от вала двигателя к ведущей звездочки цепи происходит через механизм сцепления центробежного типа. Это означает, если запускать двигатель пилы без активированного тормоза, то в момент запуска двигателя цепь будет двигаться по направляющей шине. Это может привести к травме оператора, тем более, если оператор неопытный.

2. Активация аварийного инерционного тормоза цепи автоматически. Происходит в результате возникновения экстренной ситуации (неконтролируемое отбрасывание пилы в сторону оператора при касании верхней частью режущим полотном).
Ни в коем случае не следует эксплуатировать пилу при активированном тормозе. Аварийный тормоз останавливает движение цепи, но не останавливает работу двигателя. Чашка сцепления ведущей звездочки механизмом тормоза блокируется при активации аварийного тормоза. Если при этом клавиша газа не будет отпущена, то детали центробежного механизма сцепления будут тереться о чашку сцепления. Из-за возникающего трения весь механизм привода и тормоза будет сильно нагреваться за короткий промежуток времени, тем самым оплавляя корпусные детали в котором он расположен.

По этому, в инструкции по эксплуатации указано, что ни в коем случае не эксплуатируйте пилу с активированным тормозом.
Принудительно активировать тормоз цепи можно только при запуске двигателя и случаях проверки тормоза перед работой. Во всех случаях активации тормоза необходимо сразу-же перевести работу двигателя пилы в режим холостого хода. В режиме холостого хода центробежной силы недостаточно для активации механизма сцепления.

Всегда перед эксплуатацией пилы необходимо проверять положение инерционного тормоза.
Если активировать тормоз цепи на уже заведенном двигателе пилы и при этом клавишу газа установить в режим максимальных оборотов двигателя, то мощности двигателя хватит что бы провернуть зажатую механизмом тормоза ведущую звездочку цепи. Но в момент аварийной ситуации (неконтролируемого отбрасывания пилы) оператор должен прекратить использование инструмента. В таких случаях усилия аварийного тормоза достаточно для остановки движения цепи. Если пропустить или не заметить срабатывания тормоза, то возникнут повреждения инструмента указанные в Вашем письме.

Характеристики

Замена барабана сцепления


На STIHL MS-180 замена барабана сцепления не требует специального инструмента и не представляет никаких трудностей. Эта операция легко может
бать выполнена самим владельцем с помощью одной отвертки.

На Hus-137 и P-351 эта операция требует специального инструмента и может быть
проведена только в условиях мастерской.

Муфта сцепления

STIHL MS-180 имеет муфту сцепления, состоящую из трех секций. Площадь сцепления и, следовательно, ресурс механизма сцепления выше, чем у муфты сцепления Hus-137и P-351, имеющих два сектора


Обслуживание.

Вариант первый: один к одному, использовать одну цепь до тех пор, пока она не износится в нуль, после чего при установке новой цепи меняется и ведущая звёздочка. Данный вариант неудобен тем, что при интенсивной работе следить за состоянием одной цепи сложно, её нужно вовремя править, прерывая при этом работу и отвлекаясь. Если цепь выработала свой ресурс очень быстро (это зависит от количества перепиленных гвоздей), то можно ставить новую и ничего страшного не произойдёт. Но в случае если цепь отслужила верой и правдой приличное время и хозяин избегал атак на гвозди, то цепь при таком раскладе может намотать по шине несколько тысяч километров. Здесь замена звезды необходима. Что будет если не менять? Момент первый: новая цепь на изношенной звездочке гарантированно растянется после нескольких оборотов. Второй момент более критичный: шаг цепи и ведущей звёздочки будет уже немного отличаться, звенья цепи при работе будут испытывать избыточную нагрузку, что может привести к разрыву цепи. Пользователи, использующие одну цепь продолжительное время, редкость, но такие есть.

Вариант второй: два (три) к одному. Использование в ходе работы от двух до трёх цепей с  последовательным чередованием. Чередование цепей необходимо для равномерного износа как всех трёх цепей, так и ведущей звёздочки. Данный вариант более предпочтительный, т.к. он является экономным и не отвлекает от работы на правку цепи.

Ещё одной особенностью эксплуатации данной части бензопилы, является обслуживание подшипника ведущей звёздочки. Подшипник звёздочки работает только на холостых оборотах, при открытом дросселе барабан крутится с той же скоростью, что и коленчатый вал и подшипник не работает. Но определённое количество времени пила работает на холостых оборотах и тогда в работу включается подшипник. Подшипник нужно периодически немного смазывать. Для этого подойдёт смазка звездочки-носа шины.

При наступлении момента смены ведущей звёздочки и пильных цепей выработавших свей ресурс, заменяют и подшипник звёздочки. Обычно для таких случаев продается ремкомплект ведущая звёздочка и подшипник в одной упаковке.

При выборе ведущей звёздочки необходимо в точности соблюсти тип звездочки, которую планируется заменить или руководствоваться рекомендациями производителя, если стоит задача по модернизации пилы. При замене ведущей звездочки с шагом отличным от ранее установленной (в инструкции по эксплуатации на такую замену производитель пилы должен указать), необходимо учитывать тип шины, т.к. на шине имеется ведомая звёздочка.  Ведущая и ведомая звёздочки должны иметь одинаковый шаг, в противоположном случае установка пильной цепи будет невозможной.

Ведущая звёздочка для бензопилы Husqvarna 455е Rancher.

Маркировка оригинальной звездочки Husqvarna для бензопилы Husqvarna 455е. Каталожный номер: 537 29 17-02 (.325"x7 SPUR). Звёздочка рассчитана на работу с цепями с шагом 0.325" и толщиной хвостовика как 1,3 так и 1,5 мм.

Цены / Заказать

Муфта сцепления HUS-137 (P-350/351),шт.
85 руб

Диск сцепления
6 500 руб.

Фирмы

Самые популярные производители бензопил


В данной статье предлагаю поговорить о бензопилах и о том, как сделать правильный выбор среди многообразия представленных на рынке торговых марок. Но прежде следует определиться, для чего нам нужна бензопила. В большинстве случаев бензопила приобретается для решения таких проблем как распиловка дров, подрезка крон деревьев, свалить несколько деревьев, выпилить оконный или дверной проем в доме-срубе, в общем для решения проблем жителя частного сектора или дачника. В своем хозяйстве бензопила - вещь незаменимая. С ее помощью экономится уйма времени, которое было бы потрачено при использовании обычной ножовки или пилы. Также существуют бензопилы которые используются для промышленного вала леса, но о них говорить мы не будем, это инструмент профессионалов.

Итак, вы определились с тем, что бензопила Вам нужна, но как сделать правильный выбор для конкретного случая ее использования? При выборе бензопилы следует учитывать такие критерии как мощность, длина шины и цена. Также я обратил бы внимание на известность производителя. Ведь иметь дело с проверенным годами инструментом гораздо спокойнее, чем с продукцией безвестной фирмы. На данный момент стоит выделить три фирмы-производителя бензопил, продукция которых пользуется наибольшей популярностью среди конкурентов. Это Husqvarna, Stihl и Partner.

Бензопилы фирмы Partner имеют одно главное достоинство по сравнению с другими вышеперечисленными - они дешевле. На этом их достоинства и заканчиваются, но не следует считать этот инструмент плохим, просто в сравнении с Stihl и Husqvarna они немного проигрывают. За те деньги, которые просят за Partner, лучшую бензопилу вы вряд ли найдете. Самой известной и востребованной бытовой моделью бензопилы является Partner-350. Она обладает мощностью 1,4 кВт и шиной длиной 40 сантиметров, прекрасно годится для использования на даче или в частном доме.


Stihl - известнейший в мире немецкий бренд. Думаю многие из вас сталкивались с инструментом производимым этой фирмой. Цена на продукцию Stihl дороже, чем на тот же Partner, но качество вы получите гораздо лучше. Одной из наиболее востребованных моделей бензопил этой торговой марки является Stihl MS 180. Она обладает мощностью 1,5 кВт и длиной шины 35 сантиметров, также имеет достаточно небольшой вес (всего 4 кг), что в значительной степени упрощает работу с ней. Кроме этого она проста в эксплуатации и уходе. Пожалуй, я куплю бензопилу именно этой марки.

Следующий производитель - Husqvarna, шведская фирма по производству пил, газонокосилок и другого садового оборудования, является, наверное лучшим производителем в своей отрасли. Ее бензопила модели Husqvarna 137, мощностью 1,6 кВт и длиной шины 38 сантиметров, надежно прослужит Вам долги годы. Устойчива к износу, проста в эксплуатации. На просторах интернета можно найти немало положительных отзывов об этой модели.

Надеюсь, приведенный выше обзор популярных моделей бензопил поможет Вам определиться с выбором.
