Бензопилы фирмы Husqvarna несомненно являются лидером среди профессионального оборудования. По надежности работы и неприхотливости к условиям эксплуатации эти пилы сравнимы только с отечественными пилами Дружба и Урал

Видео

Электронное зажигание бензопилы
Проверка электронного зажигания
Устройство катушки зажигания бензопилы
Электронное зажигание
Система зажигания для бензопилы

Как проверить и починить блок зажигания у бензопилы.

В настоящее время рынок насыщен бензопилами иностранного и отечественного производства, отличающиеся между собой видом, размером, мощностью, но всех их объединяет одна главная деталь — бензиновые двигатели.

Поджиг топливо-воздушной смеси в камере сгорания двигателя в предшествующих отечественных двигателях бензопил проводился искрой, получаемой от магнето, которое, впоследствии, было заменёно производителями на электронный блок зажигания бензопилы (МБ-1 и МБ-2).

Возникают ситуации, когда бензопила отказывает в работе именно из-за неработающего блока электронного зажигания.
Как в этом убедиться? Как найти причину и устранить её?

Можно разобрать блок зажигания по частям и ковыряться в них, сопоставляя с исправными, а можно собрать простое устройство, которое поможет за пару минут определить неисправность в электронном блоке зажигания бензопилы.

Как сделать устройство для проверки блока зажигания бензопилы.

Нами собрано устройство, которым можно точно определить работающий или неработающий блок зажигания бензопилы.
Проверка электронного зажигания бензопилыУстройство состоит из подковообразного сердечника, собранного из пакета полос Электронное зажигание бензопилытрансформаторной стали, с расположенными на нём импульсной катушки и катушки возбуждения.

Катушка возбуждения(названа по нашим определениям) предназначена для возбуждения переменного магнитного поля, в которое помещается проверяемый электронный блок зажигания бензопилы.

Импульсная катушка(названа так же по нашим определениям) питает напряжением систему(сигнальную катушку) электронной коммутации, то есть электронный коммутатор.

Тестирование электронного зажигания бензопилыТехника определения устройством неисправности зажигания бензопилы.

Принцип таков: возле концов подковообразного сердечника размещается испытуемый блок зажигания бензопилы, а на выходе высоковольтной катушки проверяется высоковольтный разряд.

У проверяемого блока МБ-1 и МБ-2 отпаивается вывод от от импульсной(сигнальной) катушки(в некоторых случаях можно этого не делать, если её сопротивление соответствует эталонному).

Блок располагают возле концов устройства таким образом, что бы сердечник зарядной катушки располагался в зазоре между концами подковообразного сердечника.
Один конец провода от импульсной катушки устройства соединяют с металлическим корпусом блока зажигания, второй конец на отвод, расположенный у сигнальной катушки электронного блока.
На выход высоковольтной катушки зажигания подсоединяют внешний проводник(высоковольтный провод), с установленным на нём свечой зажигания.
Корпус свечи соединяют с корпусом проверяемого электронного блока. Вместо свечи можно использовать высоковольтный разрядник с регулируемым зазором или обычный разрыв с высоковольтного провода на корпус электронного блока зажигания.
Устройство подключают к сети переменного тока.
Если электронный блок коммутации исправен, то на месте высоковольтного разрыва(разрядника) или свече зажигания, при исправной высоковольтной катушке, будет наблюдаться разряд.

Проверка самих катушек производится омметром(тестером) и под напряжением.

Омметром проверяется соответствие омического сопротивления обмотки катушек указанным данным заводом производителем.

Зарядная катушка ≈ 3,26кΩ.
Высоковольтная катушка:
1. От корпуса катушки на высоковольтный вывод ≈ 1,4кΩ.

2. От корпуса катушки на конденсаторную клемму ≈ 1Ω.

Сигнальная(управляющая коммутацией) катушка ≈ 69Ω.
При явном несоответствии сопротивления(обычно уменьшенного) следует думать о прожиге изоляции провода обмотки и её внутреннем замыкании.

Отсутствие сопротивления свидетельствует об обрыве обмотки.

Вольтнакопительный конденсатор проверяется тестером или меняется на заведомо исправный.

Можно проверить отдельно каждую катушку блока зажигания, не снимая с самого блока или отдельно снятую.
Сердечник проверяемой катушки должен располагаться в зазоре между концами сердечника устройства.

Зарядная катушка блока зажигания в магнитном поле устройства выдаёт переменное напряжение порядка 80v — 100 v.
Сигнальная катушка блока зажигания(управляет электронной коммутацией зажигания) выдаёт 5,5v-6,7(6,2)v.
С высоковольтной катушкой дело обстоит иначе, ведь она имеет три соединительные точки в схеме: высоковольтный вывод, вывод на корпус и вход от конденсатора.

Между высоковольтным выводом и выводом на корпус напряжение будет около 50v-60v.
Между выводом на корпус и выводом на конденсатор — 0,4v-0,8 v.
Между высоковольтным выводом и выводом на конденсатор — 47v-52v.
Блок электронного зажигания монолитного изготовления также можно проверить нашим устройством, но ремонту такой блок не подлежит из-за типа исполнения. Можно лишь определить: исправен блок или нет.

Ну, а если при проверке электронного зажигания искрового разряда не наблюдалось, то вероятной причиной в этом будет неисправность схемы электронной коммутации зажигания.

Советы

Рекомендации пользователей.

Сигнальную катушку можно перемотать.

Для сборки нашей схемы электронного зажигания  мы использовали следующие элементы:

    VD-КУ201  (взамен BT136);
    D1-EM516;
    R1-27ом(КФ4-3);
    C1-0,25-0,5мкф(630v).
    D2-IN4007(LD). При использовании тиристора КУ-201 элемент D2 не нужен.

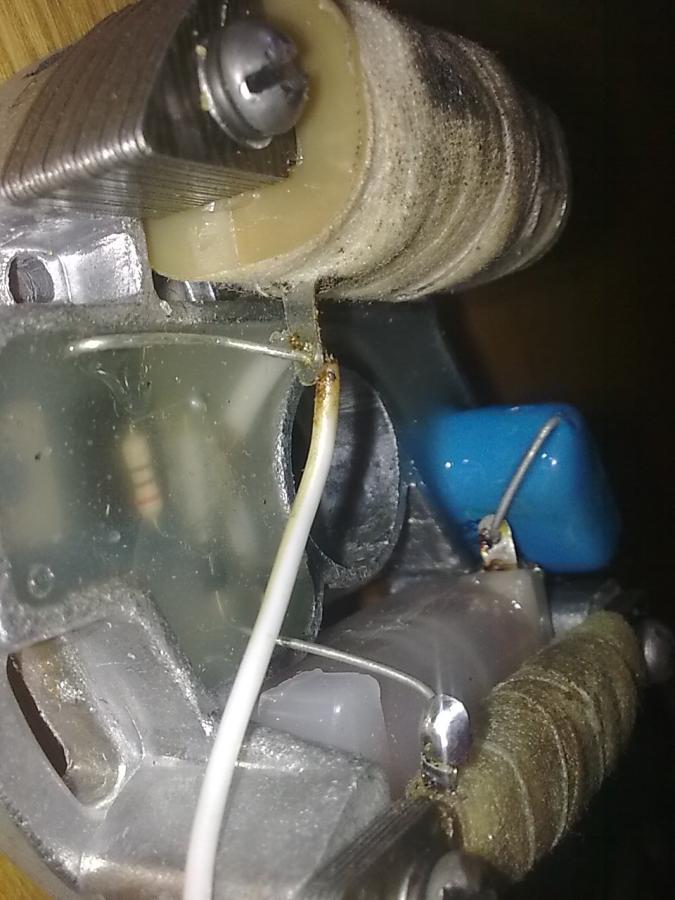

Схема-зажигания-бензопилыВся сборка располагается в ложе корпуса блока вместо старой.

Тиристор укорочен в резьбовой части(анод). Контакт катода также немного укорочен.

Вся сборка после настройки и проверки блока на устройстве для защиты от влаги, пыли и вибрации залита силиконом.

Предложенную схему может собрать любой начинающий или увлекающийся электротехникой человек. Она содержит минимум элементов и проста в сборке.

Своими руками

Ремонт

В арсенале необходимых инструментов многих дачников есть бензопила. Это незаменимый помощник при спиливании и обрезании деревьев, при заготовке дров на зиму, при строительстве и вообще полезный инструмент хорошего хозяина. К сожалению бензопила иногда ломается и её приходится ремонтировать.

Конечно, если у вас новая бензопила и на неё ещё действует гарантия, то тут решение одно – нести пилу в сервис, где произведут гарантийный ремонт. Когда же срок гарантии истёк, ремонт в сервисе уже будет платным. В этом случае, если вы имеете хоть какой то навык работы с техникой, есть смысл попробовать ремонт бензопилы своими руками. К тому же бензопила не такой уж и сложный механизм, как кажется с первого взгляда, да и причина неисправности бывает до банального проста.

Итак, что делать, если бензопила не заводится?  Первым делом, конечно надо проверить наличие топлива – бензина в заправочном баке. Если топливо есть, находим свечу на двигателе пилы, выкручиваем её и смотрим, в каком она состоянии – нет ли нагара, не залита ли свеча топливом. Если свеча была залита бензином, то её вытирают насухо и дополнительно просушивают камеру сгорания цилиндра. Для этого отключаем подачу топлива и несколько раз поработаем стартёром. После этого вкручиваем свечу и пробуем завестись. При осмотре свечи, следует обратить внимание на зазор между электродами – (0,5 – 0,65)мм. Затем проверяем наличие искры. Для этого надеваем высоковольтный провод на свечу, плоскогубцами с изолированными ручками прижимаем корпус свечи к цилиндру и дёргаем стартёр. Если искра есть – всё нормально, если нет – неисправна система зажигания.  Может быть неисправен, как сам высоковольтный провод, так и  модуль зажигания. Неисправные детали нужно заменить.

Другая очень распространённая причина неисправности бензопилы – это топливная система. Достаточно отсоединить шланг подачи топлива от карбюратора – если бензин поступает, то всё хорошо. Если же бензина нет или он только капает, то вероятная причина – забит фильтр или сапун. Фильтр меняется новым, иглой чистится сапун.  Не забывайте менять топливный фильтр каждые 3 месяца эксплуатации пилы.  Карбюратор то же может быть разрегулированным или засоренным. Регулировать его нужно строго по инструкции после промывки и чистки.

Проверяется воздушный фильтр, как правило, он сильно загрязняется. Фильтр моют в воде с моющим средством, потом сушат и ставят на место.

Глушитель бензопилы очищается от грязи и продуктов сгорания, так как это может быть причиной того, что пила глохнет при нагрузке. Более серьёзные проблемы с самим двигателем, с поршнями уже требуют более серьёзного ремонта. Регулярно чистите бензопилу, меняйте фильтры, не перегружайте и она прослужит вам долго и безотказно.

Особенности работы зажигания бензопилы

Проверка-работоспособности-электронного-зажигания-бензопилыТехника определения устройством неисправности зажигания бензопилы.

Принцип таков: возле концов подковообразного сердечника размещается испытуемый блок зажигания бензопилы, а на выходе высоковольтной катушки проверяется высоковольтный разряд.

У проверяемого блока МБ-1 и МБ-2 отпаивается вывод от от импульсной(сигнальной) катушки(в некоторых случаях можно этого не делать, если её сопротивление соответствует эталонному).

    Блок располагают возле концов устройства таким образом, что бы сердечник зарядной катушки располагался в зазоре между концами подковообразного сердечника.
    Один конец провода от импульсной катушки устройства соединяют с металлическим корпусом блока зажигания, второй конец на отвод, расположенный у сигнальной катушки электронного блока.
    На выход высоковольтной катушки зажигания подсоединяют внешний проводник(высоковольтный провод), с установленным на нём свечой зажигания.
    Корпус свечи соединяют с корпусом проверяемого электронного блока. Вместо свечи можно использовать высоковольтный разрядник с регулируемым зазором или обычный разрыв с высоковольтного провода на корпус электронного блока зажигания.
    Устройство подключают к сети переменного тока.
    Если электронный блок коммутации исправен, то на месте высоковольтного разрыва(разрядника) или свече зажигания, при исправной высоковольтной катушке, будет наблюдаться разряд.

Как регулировать бензопилу

При покупке бензопилы продавец магазина обязательно при вас проверит инструмент. Однако это вовсе не значит, что она готова к работе. Уже перед первым запуском вам придется выполнить определенные настройки и проверить основные узлы пилы. Поэтому крайне важно знать, как регулировать бензопилу, чтобы она безотказно служила вам долгие годы.

Бензопила

Чтобы правильно выполнить регулировку, необходимо ознакомиться с основными элементами и устройством пилы. Для этого вполне достаточно инструкции по эксплуатации, поставляемой с инструментом. Регулировка бензопилы состоит из следующих этапов:
- регулировка натяжения цепи;
- регулировка карбюратора;
- регулировка холостого хода;
- регулировка зажигания.

Для регулировки натяжения цепи ослабляем гайки крышки сцепления и и поворачиваем регулировочный винт, пока цепь не придет в нужное состояние, то есть она не должна слишком болтать , но и не должна быть слишком перетянута.

Карбюратор бензопилы отрегулирован на заводе-изготовителе. Поэтому менять что-то в его настройках не рекомендуется. Если вас не устраивает его работа, то лучше сразу, пока бензопила еще на гарантии, обратиться в сервисный центр. То же самое касается и зажигания.

Холостой ход при первом запуске нуждается не столько в регулировке, сколько в проверке. Чтобы выполнить ее, надо повернуть винт регулировки холостого хода по часовой стрелке до упора, а затем против часовой стрелки на 4,5 оборота. Если после этого двигатель работает без вращения цепи, то все в порядке. Иначе — отправляемся в сервисный центр. Работать с такой пилой опасно!

В разных моделях бензопил настройки могут незначительно отличаться. Однако основные принципы настройки пилы остаются неизменными у всех производителей этого инструмента.


Характеристики

Электронный блок зажигания для бензопилы



   Несмотря на широкое распространение импортных бензопил, у населения, особенно в сельских районах, находится в пользовании еще много отечественных аппаратов "Дружба" и "Урал". И у той, и у другой пилы есть общий недостаток, с которым пришлось столкнуться и мне, - недолговечность электронного блока зажигания. Проблема эта не нова - см. статью П. Иванова "Ремонт блока зажигания бензопилы" в "Радио", 2003, № 2, с. 45. В настоящее время купить блок несложно, но стоит он дорого, а служит недолго. Я решил заняться разработкой собственной конструкции, которую и предлагаю Вашему вниманию.

   В отличие от упомянутого выше блок зажигания не содержит выносных элементов и целиком вмещается в исходные габариты заводского блока. Плату старого блока надо удалить.

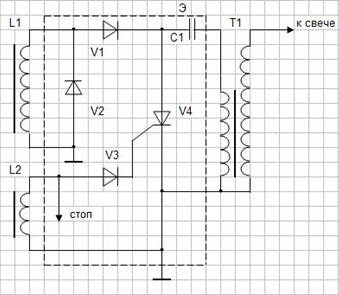

   Схема блока представлена на рис. 1. Катушка генератора L1, катушка зажигания (высоковольтный трансформатор) Т1, конденсатор С1, индукционный датчик импульсов зажигания L2 и дюралюминиевое основание использованы от старого блока зажигания. Остальные элементы - вновь вводимые.

Принцип работы электронного зажигания бензопилы

Рис. 1 Принципиальная схема устройства

   При вращении маховика генераторная катушка L1 вырабатывает переменный ток, который после выпрямления диодным мостом VD1-VD4 заряжает конденсатор С1. При определенном положении маховика на выводах катушки датчика L2 появляется короткий импульс положительной полярности, который, пройдя через диод VD5 и токоограничительный резистор R1, открывает тринистор VS1. Конденсатор С1 разряжается через открытый тринистор и первичную обмотку катушки зажигания Т1. Ее вторичная обмотка формирует импульс высокого напряжения, подаваемый далее на свечу зажигания.

   На транзисторе VT1, резисторе R2 и стабилитроне VD6 собран ограничитель амплитуды открывающего импульса. Пока напряжение на управляющем электроде тринистора VS1 не превышает напряжения стабилизации стабилитрона VD6, транзистор VT1 закрыт и не оказывает влияния на цепь управляющего электрода. При открывании стабилитрона VD6 через него и резистор R2 начинает протекать ток. На резисторе R2 возникает напряжение, которое приоткрывает транзистор VT1, шунтирующий цепь управляющего электрода тринистора VS1. В результате амплитуда импульса ограничивается на уровне около 4 В при указанном на схеме стабилитроне. Этого напряжения достаточно для уверенного открывания тринистора.

   Чтобы описываемая конструкция вмещалась в габариты заводского блока зажигания, необходимо доработать тринистор. Для уменьшения его длины укорочен резьбовой хвостовик (оставлены 1-2 нитки резьбы), катодный и управляющий выводы также укорочены до длины 4...5 мм. Перед тем как укоротить вывод, его нужно сжать в двух местах вблизи корпуса бокорезами с затупленными режущими кромками. Затем выше этих мест вывод откусывают и опаивают срез припоем.

   Сжимать вывод можно не ближе 2 мм от корпуса тринистора, в противном случае растрескивается изолятор. Это сжатие нужно для увеличения площади контакта между внутренним проводником, идущим от кристалла, и внешним выводом тринистора.

   Монтаж блока ведут жестким медным проводом диаметром 0,4-0,45 мм в виниловой изоляции. Диоды VD1 - VD4 собраны вплотную в блок и их выводы спаяны таким образом, чтобы с одной стороны блока получились выводы переменного тока, а с другой - постоянного. Транзистор крепят винтом, которым была закреплена заводская плата. Под транзистор помещают лепесток, к которому припаивают выводы, соединяемые с корпусом. Резисторы, диод VD5 и стабилитрон VD6 распаивают на выводах транзистора VT1 навесным монтажом.

   Конденсатор С1 располагают на прежнем месте, в этом же отсеке помещают мост VD1-VD4. Провода от катушки L1 к мосту - гибкие, такого же сечения. Провод, идущий к аноду тринистора, припаивают к его корпусу. До заливки компаундом тринистор удерживается "на весу" на жестких проводах таким образом, что не выступает за габариты блока, и между корпусом тринистора и дюралюминиевым основанием генератора остается зазор около 2 мм. Собранный блок после проверки на работоспособность заливают эпоксидным компаундом, следя за тем, чтобы близкие к краям части всех элементов и корпус тринистора были покрыты слоем компаунда. После затвердевания компаунда тринистор оказывается жестко закрепленным на основании генератора. Вид готового блока показан на рис. 2.

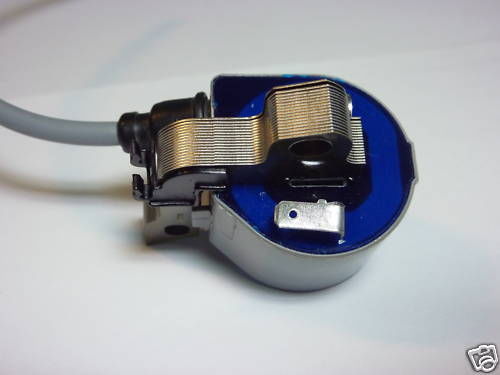

Устройство катушки зажигания бензопилы

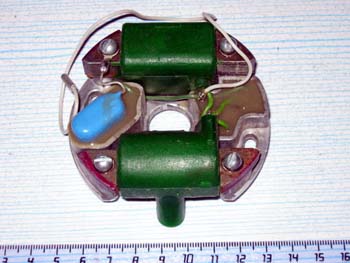

Рис. 2 Вид готового блока

   При установке блока в бензопилу, возможно, потребуется корректировка угла опережения зажигания. На практике чаще приходилось устанавливать более раннее относительно заводской метки. Если планируется устанавливать блок в бензопилу "Урал", перед сборкой нужно удалить часть посадочного выступа с тыльной стороны основания, окрашенную на рис. 3 синим цветом, заподлицо с плоскостью основания. Под оставшиеся части выступа при установке блока на место желательно подложить прокладки из теплоизоляционного материала, например асбестокартона, толщиной не более 0,5 мм. При большей толщине маховик, возможно, будет задевать детали блока. Прокладки нужны потому, что конструкцией бензопилы "Урал" предусмотрена установка блока электронного зажигания непосредственно на стенку картера двигателя, которая при длительной работе сильно нагревается.

Электронное зажигание

Рис. 3 Обратная сторона детали

   В вышеописанном блоке вместо указанных на схеме можно использовать диоды КД105Г, КД209 с любым буквенным индексом, а также другие подходящие по габаритам с обратным напряжением не менее 400 В и средним прямым током не менее 0,3 А. Стабилитрон КС133А заменим на КС 139, КС 147, КС 156 с буквенными индексами А, В, Г или их импортные аналоги, при условии, что сумма напряжения стабилизации стабилитрона VD6 и напряжения иБЭ транзистора VT1 не превышает допустимого напряжения на управляющем выводе тринистора. Тринистор КУ202Н можно заменить на КУ202М, КУ205В, КУ205Г. Не следует использовать три-нисторы в пластмассовом корпусе из-за их недостаточной стойкости к перегреванию.

   В заключение добавлю, что по представленному описанию было собрано более 20 блоков и они долго и надежно работают. Блок, собранный мной и установленный 6 лет назад на мою бензопилу, ни разу не отказал.



Цены / Заказать

Свеча зажигания Patriot RDJ8J
цена:
89 р.

Свеча для 2-х тактных двигателей Patriot L7RTC
цена:
59 р.

Свеча зажигания Patriot A5RTC
 цена:
79 р.

Свеча зажигания Patriot L8RTC
 цена:
69 р.

Свеча зажигания Patriot F7RTC
 цена:
89 р.

Свеча зажигания CHAMPION CJ7Y
 цена:
78 р.

Свеча зажигания IGP L8RT (РR15Y) CHAMPION L8RT
 цена:
40 р.

Свеча зажигания O-U17 (DJ8J, HS8E, BM6F) CHAMPION 77-304-1
 цена:
50 р.


Фирмы

ПРИНЦИП РАБОТЫ БЕНЗОПИЛЫ

Основным вопросом, который задают себе покупатели, является самый простой: как купить нужный товар? Но даже у малоизвестных брендов имеется в продаже не один десяток наименований инструмента, не говоря уже о компаниях с мировым именем. Как же выбрать нужный? Для этого стоит разобраться, что означают основные характеристики бензопилы, почему они выделены и всегда ли большие цифры означают высокую производительность, а не только высокую стоимость.

Технические параметры напрямую связаны с конструкцией инструмента и принципом его работы. Например, от объема и типа двигателя зависят мощность, допустимые размеры пильной гарнитуры. От конструкции и используемых материалов – вес.

В целом, конструкция бензопилы – это мотор, механизмы передачи крутящего момента и пильное полотно. Между собой двигатель и цепь соединяют редуктор (система передачи) и система сцепления. Пильное полотно представляет собой шину с размещенной на ней цепью. Поскольку двигатель бензопилы двухтактный, она имеет 2 бака – масляный (для смазки цепи) и топливный (для топливной смеси).

Используется топливная смесь, а не бензин, из-за строения двухтактного двигателя, не имеющего отдельного бака для смазки своих внутренних элементов.

Работа инструмента проходит следующим образом: когда пользователь дергает за «шнурок» стартера - раскручивается коленвал. В том случае, если в баке достаточное количество топливной смеси, то на одном из оборотов срабатывает свеча зажигания - искра воспламеняет смесь. Она, сгорая, выделяет увеличивающиеся в объеме газы, которые толкают поршень.Этот элемент соединён через шатун с коленчатым валом, который по инерции идёт на второй оборот, тем самым продолжая процесс заново уже без участия внешних сил. При запуске пилы двигатель начинает раскручивать ведущую звездочку. На нее в свою очередь крепится пильное полотно, и цепь, ведомая звездочкой, начинает «ходить» в пазах шины. Смазка цепи происходит автоматически при движении - по окончании работ, отключив бензопилу, можно заметить, что из нее вытекает некоторое количество смазочного масла.Это неизрасходованное масло, оставшееся в пазах.
Технические характеристики
Объемы двигателя, топливного бака и емкости для масла

Размеры и вместимость двигателя непосредственно влияют на саму мощность пилы, чем он больше, тем больше выделяется энергии для движения поршня. Объем также указывает, какой расход топлива производит пила за определенное время. Стоит учитывать, что если объем двигателя не соответствует мощности пилы, это уменьшает ее ресурс работы, за счет неэффективности использования.

Объем бака для топливной смеси бывает от 0,3 до 1 литра. В соответствии с этим бак для масла в 1,5-2 раза меньше. Такая разница в объемах помогает при полной нагрузке на инструмент расходовать топливную смесь и масло практически с одинаковой скоростью (около 30-50 минут).

У пил бытового класса объем двигателя достигает 40 куб.см, это 1,5-2 часа без дозаправки. Полупрофессиональные пилы, способные работать по 8 часов имеют движок объемом до 60 куб.см, а профессиональные до 121 куб.см. Модели с большим объемом дополнительно оснащаются элементами облегчения запуска.
Мощность

Чем больше объем двигателя, тем мощнее пила, а, значит, и более производительная. От мощности зависят скорость и интенсивность распила. Измеряется этот показатель в «лошадиных силах» или в кВт (1л.с. = 0,735 кВт). В зависимости от мощности пилы делятся на классы и сферы применения.
До 2 кВт – бытовые
От 0,74 до 2,94 кВт – полупрофессиональные
От 2,94 до 5,15-6 кВт – профессиональные

Бензопилы, обладающие высокой мощностью, требуют дополнительных физических усилий во время работы и знания техники безопасного использования, так как управлять подобным инструментом достаточно сложно. Мощность оборудования может снижаться из-за естественного износа компонентов, использования некачественной топливной смеси и неправильно подобранной пильной гарнитуры.
Вес

Номинально, вес пилы - это сумма веса двигателя и корпуса с рукоятками. Зная вес, также можно составить представление о функциональной принадлежности оборудования:
Бытовые пилы весят в среднем от 2 до 5 кг. Они не нуждаются в большой мощности и главное требование к ним – удобство и простота выполнения периодических небольших работ (заготовка дров, срезка ветвей).
Полупрофессиональные пилы весят несколько больше – 5-7 кг, что говорит о более высокой мощности, а соответственно и расширении фронта работ. Поскольку подобный тип пил часто используют в качестве сучкорезов, в конструкции предусмотрены облегченные шины.
Что же касается профессиональных пил, то вес самых мощных из них может достигать 11 кг.«Облегчаются» они за счет применения более легких сплавов (в основном на основе магния) для производства цилиндра и картера. Цель – сделать инструмент легче, но не снижать ресурс работы, надежность и безопасность во время эксплуатации товара.

Фактически, мастер при использовании бензопилы испытывает нагрузку не только этих элементов, но также и веса пильной гарнитуры, полностью заполненных баков для топлива и масла. Поэтому в случае, если небольшая масса является важным критерием, стоит отдать предпочтение бытовым и одноручным пилам – они легче остальных.Этот параметр становится решающим при выборе инструмента для кронирования – срезания верхних ветвей и по всей кроне дерева. Тяжелая бензопила в этом случае не только не эффективна, но еще и опасна – маневренность невысокая, а масса и вибрация мощного двигателя быстро приведут к усталости мастера, ее трудно удерживать на весу и совершенно не возможно делать это одной рукой. Поэтому для данного типа работ и рекомендуют специализированный, облегченный инструмент.

Также следует учитывать, что людям, которым противопоказаны интенсивные физические нагрузки, не рекомендуется использование бензопил, вес которых превышает 5 кг.

Для работы профессиональным инструментом нужна хорошая физическая подготовка, т.к. для подобных пил по технике безопасности не предусмотрено ременное крепление из-за большого риска в случае непредвиденных осложнений в работе (падение дерева, например). Оператор должен успеть отпустить инструмент, а не освобождаться от него.

Зубчатый упор облегчает управление на профессиональных пилах. Он располагается на корпусе рядом с пильной шиной, поэтому, когда этот элемент упирается в ствол дерева, пилу легче удерживать - она уже находится не на весу.
Длина шины

Шина представляет собой одну из основных частей пильного аппарата. Она является опорой для цепи и каналом ее смазки (за счет движения хвостовиков цепи в пазах, во время работы).

Важная характеристик шины – это длина. Именно она определяет максимальную толщину ствола, которую может распилить инструмент. Чем длиннее шина, тем больше глубина реза.

Как правило, все производители в характеристиках пилы указывают максимальную длину шины. Если же на компактную пилу установить шину больше допустимой, то из-за нехватки мощности передвижение цепи по ней будет дополнительной нагрузкой для двигателя . Так вся пильная гарнитура значительно быстрее износится и увеличится расход топлива.
Бензопилы с короткими и стандартными (30-40 см) шинами чаще встречаются в бытовом классе, а для профессиональных возможна длина от 45 см до 1 метра. При этом стоит учитывать также и то, что при увеличении длины шины возрастает сила отдачи при сопротивлении материала.
Шаг цепи

Пильная цепь является частью пильного аппарата. Состоит из скрепленных заклепками звеньев (зубьев). Ее параметры - шаг цепи, высота профиля, толщина ведущего звена и глубина реза. Среди них основным является шаг цепи - это расстояние между тремя последовательно расположенными заклепками на цепи, деленное на 2.

Цепи делятся на пять групп, в зависимости от размера шага:
14 дюйма (6,35 мм)

Редко используемые в России миниатюрные цепочки. Они устанавливаются на маломощные одноручные пилы.
0,325 дюйма (8,25 мм) и 38 дюйма (9,3 мм)

С таким шагом идут низкопрофильные цепи. Более 80 % пил, производимых во всем мире, комплектуются с подобными цепями. Так же, они являются наиболее безопасными для неопытных пользователей за счет невысокой вероятности обратного удара и низкого уровня вибрации во время работы.
0,404 дюйма (10,26 мм) и 34 дюйма (19,05 мм)

Такой шаг отличает цепь с повышенной производительностью, обладающую крупными звеньями. Эти цепи используются на харвестерном оборудовании и мощных валочных пилах. Большой шаг, за счет этого и более большой слой, снимаемый за один проход, но, соответственно, и сопротивление обрабатываемого материала тоже больше.
Дополнительные свойства
Наличие антивибрационной системы

В первую очередь, применение такой системы необходимо на профессиональных моделях бензопил, т.к. длительная работа с мощным вибрирующим инструментом достаточно пагубно сказывается на суставах и может привести к серьезным последствиям.

Самым простым ее видом является набор резиновых прокладок, расположенных между рукоятками и корпусом. Впрочем, подобная антивибрационная система практически не применяется в современных бензопилах. Как правило, реализован принцип "двух масс": блок двигателя отделен от блока рукояток и топливного бака.

Зависимость ударов элементов цепи о материал: меньше шаг - меньше снимаемый слой за один проход, соответственно, и сопротивление древесины тоже меньше. В итоге – уровень вибрации естественным образом снижается.

В случае отсутствия нормальной антивибрационной системы в инструменте, несколько лет работы им может привести к печальным последствиям, начиная от нарушения кровообращения в руках и заканчивая более серьезными заболеваниями. Однако, на некоторых бытовых бензопилах антивибрационная система не предусмотрена. Ее отсутствие объясняется, во-первых, непродолжительностью пользования инструментов, а во-вторых, тем, что они не развивают высокой мощности и цепи на них с меньшим шагом.
Скорость реза

Приобретая бензопилу, покупатели зачастую задают вопрос о скорости распиловки древесины конкретным экземпляром цепной пилы (например, нужно ли "давить" на весь инструмент при работе). Отвечаем: в первую очередь это зависит от состояния пильной гарнитуры и, в частности, цепи. При работе тупой цепью не только будет низкая эффективность распиловки, но и повышается вероятность выхода пилы из строя, так как нагрузка на двигатель увеличивается. Поэтому при профессиональном использовании рекомендуется регулярно "править" цепь (например, в конце рабочего дня). Кроме того, немалый вклад в производительность вносит и форма режущего зуба и шаг цепи.

Некоторые производители указывают скорость реза в паспорте товара. Однако, всегда необходимо помнить о том, что подобные данные весьма условны, так как невозможно просчитать все варианты реза при сопротивлении всех имеющихся материалов. Но не вызывает сомнений, что, информируя нас о подобных показателях, производитель тем самым берет на себя ответственность об уровне работы оборудования. И, зная скорость реза, можно рассчитывать, что ваша бензопила способна на подобное без угрозы ее целостности.
Установка воздушного фильтра

Смысл наличия воздушного фильтра в бензопилах заключается в том, что он удерживает пыль, опилки и иные мелкие частицы от попадания в двигатель и ходовые части. Система защиты в этом случае двусоставная: первым барьером станет крыльчатка, закрепленная на валу мотора, а последующим – сам воздушный фильтр, капроновый или фетровый. Этот элемент удерживает большинство загрязнителей, в процессе техобслуживания легко моется или заменяется. Также может быть пропитан специальными маслами, повышающими коэффициент улавливания микрочастиц и предотвращая их «цементирование».
Тормоз цепи

Данная функция является прямой необходимостью, исходящей из особенностей работы бензопилы: при «обратном ударе» или случайном разрыве цепи, оператору может быть нанесен непоправимый вред. Поэтому лучшим решением в этом случае является остановка цепи. Она происходит посредством механизма, который активизируется за счет щитка бензопилы. Если в него упирается рука пильщика, то посредством рычага усилие передается на тормоз и цепь блокируется. Это может произойти и автоматически.

Система зажигания для бензопилы
Эоцикламинскт электронное зажигание
Зажигание бензопилы
Ремонт зажигания бензопилы Урал
Электронное зажигание бензопилы
Принцип работы электронного зажигания бензопилы
Статус:
Обработан


  • Устройство катушки зажигания бензопилы
    Прежде всего нам понадобится демонтировать крышку с встроенным стартером. Делается это довольно просло - либо при помощи входящего в комплект ключа, либо беретс...

    Бензопила. Настроить и отрегулировать

    Как выбрать бензопилы мы разобрались. Рассмотрим, как отрегулировать бензопилу.

    Прежде всего нам понадобится демонтировать крышку с встроенным стартером. Делается это довольно просло - либо при помощи входящего в комплект ключа, либо берется бита Т27 (звездочка, не шестигранник).

    Всего нужно открутить 4 винта, после чего отвести немного в сторону рукоятку тормоза (она черного цвета на фото) и снять крышку стартера. Посмотрите, возвожна нужна смазка цепи...

  • Электронное зажигание
    Нагрев надо проводить не торопясь, до полного прогрева всего объема - обычно в термостате на это уходит минут 30...40. Катушки такую температуру могут и не выде...

    Что такое магнето?

    Магнето — магнитоэлектрическая машина, преобразующая механическую энергию в электрическую. В настоящее время иногда применяется в системах зажигания для двигателей внутреннего сгорания. В телефонии её принято называть индуктором.

    Далеко не любой генератор называется «магнето». Это название применяется только для генераторов в двигателях внутреннего сгорания:

        возбуждаемых постоянным магнитом и
        совмещённых в одном изделии с катушкой...

  • Система зажигания для бензопилы
    Применение блок-хауса обеспечивает любому дому образ построенного из сруба, независимо от настоящего материала стен. Блок-хаус одинаково прекрасно монтируется н...

    Применение блок-хауса обеспечивает любому дому образ построенного из сруба, независимо от настоящего материала стен. Блок-хаус одинаково прекрасно монтируется на кирпич, клееный брус, всевозможные блоки, панели и т.п. Грамотный монтаж гарантирует долговечность и внешний вид блок-хауса. Дома крупных габаритов разумнее обшивать широким блок-хаусом, а здания скромных размеров (сараи, бани) – узким. ...

  • Зажигание на бензопилу
    Принцип работы двигателя основан на сжигании топлива для создания давления и далее перевод давления в движение. Горючая смесь для сжигания образуется в карбюрат...

    В нашей статье мы расскажем про устройство бензопилы. Точнее про устройство бензопилы штиль. А если уж совсем конкретно, то про устройство карбюратора бензопилы. Принцип работы двигателя основан на сжигании топлива для создания давления и далее перевод давления в движение. Горючая смесь для сжигания образуется в карбюраторе.

    Устройство карбюратора бензопилы.

    ...

  • Если вы задумали стройку, и вам нужно разместить рабочую бригаду, которая участвует в строительстве возводимого объекта, то без блок–контейнера, или по другому...

    Блок-контейнер представляет собой металлический каркас, который легко можно трансформировать в двух, и трех этажную конструкцию за счет наставления друг на друга следующих блок–контейнеров. Монтаж проводится достаточно быстро, за счет того, что конструкция их легко разбирается и собирается. Такие конструкции называют «модульным помещением».

    Среди строительных компаний металлические блок–контейнеры имеют большой спрос. Основное предназначение таких бытовок в обеспечение нормального условия проживания рабочих в...

Все статьи по данной теме внизу страницы

Зажигание бензопилы
Прежде всего нам понадобится демонтировать крышку с встроенным стартером. Делается это довольно просло - либо при помощи входящего в комплект ключа, либо беретс...
Ремонт зажигания бензопилы Урал
Нагрев надо проводить не торопясь, до полного прогрева всего объема - обычно в термостате на это уходит минут 30...40. Катушки такую температуру могут и не выде...
Электронное зажигание бензопилы
Применение блок-хауса обеспечивает любому дому образ построенного из сруба, независимо от настоящего материала стен. Блок-хаус одинаково прекрасно монтируется н...
Принцип работы электронного зажигания бензопилы
Принцип работы двигателя основан на сжигании топлива для создания давления и далее перевод давления в движение. Горючая смесь для сжигания образуется в карбюрат...
