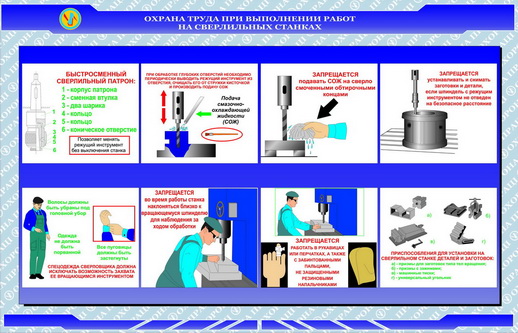

Инструкция по охране труда при работе на сверлильных станках.

1.1. Работать только на станках, к которым имеется допуск, и выполнять работу, которая поручена. 1.2. Заметив нарушение инструкции другим рабочим, предупредить его о необходимости соблюдения требований по технике безопасности.

Видео

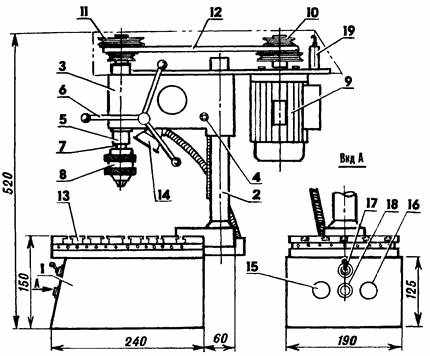

Сверлильный станок своими руками
Сверлильный станок своими руками
Сверлильный станок своими руками
Мини сверлильный станок

Инструкция по безопасности на сверлильный станок:

1. ОБЩИЕ ПОЛОЖЕНИЯ.

1.1. Работать только на станках, к которым имеется допуск, и выполнять работу, которая поручена.
1.2. Заметив нарушение инструкции другим рабочим, предупредить его о необходимости соблюдения требований по технике безопасности.
1.3. Нельзя работать на неисправном и не имеющем необходимых ограждений станке. Не производить ремонт и переделку станка самостоятельно.
1.4. Не разрешать уборщику убирать у станка во время его работы.
1.5. Запрещается работать на станке в рукавицах или перчатках, а также с забинтованными пальцами без резиновых напальчников.
Допуск к работе на сверлильном станке
1.6. Надежно и жестко закреплять обрабатываемую деталь.
1.7. Масса и габаритные размеры обрабатываемой детали должны соответствовать паспортным данным станка.
1.8. Каждый рабочий обязан:
а) требовать проведения инструктажа по технике безопасности до начала работы;
б) требовать, чтобы печатная инструкция о мерах безопасности при работе на данном станке находилась на рабочем месте.

2. Требования безопасности перед началом работы.

2.1. Обязательно пользоваться полагающейся спецодеждой, спецобувью и индивидуальными защитными средствами.
2.2. Привести в порядок рабочую одежду: застегнуть или подвязать обшлага рукавов, надеть головной убор; женщины должны убрать волосы под косынку, повязанную без свисающих концов.
2.3. Перед каждым включением станка убедиться, что пуск станка никому не угрожает опасностью.
2.4. При обнаружении возможной опасности предупредить товарищей и немедленно сообщить администрации.
2.5. Проверить, хорошо ли убраны станок и рабочее место, выявить неполадки в работе станка и принять меры по их устранению.
2.6. Содержать в чистоте рабочее место в течение всего рабочего дня и не загромождать его деталями, заготовками, металлическими отходами, мусором и т. п.
2.7. Если пол скользкий (облит маслом, эмульсией), потребовать, чтобы его посыпали опилками, или сделать это самому.
2.8. Отрегулировать местное освещение станка так, чтобы рабочая зона была достаточно освещена и свет не слепил глаза. Протереть арматуру и светильник. Пользоваться местным освещением напряжением выше 36 В запрещается.
2.9. О неисправности станка немедленно заявить мастеру. До устранения неисправности к работе не приступать.
2.10. Приготовить крючок для удаления стружки, ключи и другой необходимый инструмент. Не применять крючок с ручкой в виде петли.
2.11. Проверить наличие и исправность;
а) ограждений зубчатых колес, приводных ремней, валиков, приводов и пр., а также токоведущих частей электрической аппаратуры (пускателей, рубильников, трансформаторов, кнопок);
б) заземляющих устройств;
в) режущего, измерительного, крепежного инструмента и приспособлений и разложить их в удобном для пользования порядке.

Сверлильный станок своими руками
2.12. Проверить на холостом ходу станка:
а) исправность органов управления;
б) нет ли заеданий или излишней слабины в движущихся частях станка.
2.13. Разложить инструмент и приспособления в удобном для пользования порядке.
2.14. Пользоваться режущим инструментом, имеющим правильную заточку. Применение неисправного инструмента и приспособлений запрещается.
2.15. Запрещается охлаждать режущий инструмент мокрыми тряпками или щетками.

3. Требования безопасности во время работы.

3.1. При всяком перерыве в подаче электроэнергии немедленно выключить электрооборудование станка.
3.2. Если на металлических частях станка обнаружено напряжение (ощущение тока), электродвигатель работает на две фазы (гудит), заземляющий провод оборван, остановить станок и немедленно доложить мастеру о неисправности электрооборудования
3.3. О всяком несчастном случае немедленно поставить в известность мастера, руководство и обратиться в медицинский пункт.
3.4. Не допускать на свое рабочее место лиц, не имеющих отношения к порученной работе. Без разрешения мастера не доверять свой работающий станок другому рабочему.
3.5. Не опираться на станок во время его работы и не позволять делать это другим.
3.6. Сосредоточить внимание на выполняемой работе, не отвлекаться на посторонние дела и разговоры, не отвлекать других.
3.7. Строго выполнять все правила безопасности.
3.8. Не принимать пищу у станка.
3.9. Не оставлять свою одежду на рабочем месте.
3.10. Работать только исправным инструментом и приспособлениями и применять их строго по назначению.
3.11. Устанавливать и снимать режущий инструмент только после полного останова станка.
3.12. Во время работы станка не брать и не подавать через работающий станок какие-либо предметы, не подтягивать болты, гайки и другие соединительные детали станка.
3.13. Не удалять стружку от станка непосредственно руками и инструментом, пользоваться для этого специальными крючками и щетками-сметками.
Сверлильный станок своими руками
3.14. Следить за своевременным удалением стружки с рабочего места и станка.
3.15. Остерегаться заусенцев на обрабатываемых деталях.
3.16. При возникновении вибрации остановить станок. Принять меры к устранению вибрации: проверить крепление резца и детали.
3.17. Обязательно остановить станок и выключить электродвигатель при:
а) уходе от станка даже на короткое время (если не поручено обслуживание двух или нескольких станков);

б) временном прекращении работы;
в) перерыве в подаче электроэнергии;
г) уборке, смазке, чистке станка;
д) обнаружении неисправности в оборудовании;
е) подтягивании болтов, гаек и других соединительных деталей станка;
ж) установке, измерении и съеме детали;
з) снятии и надевании ремней на шкивы станка.
3.18. Во время работы не наклоняться близко к шпинделю и режущему инструменту.
3.19.Установить обрабатываемый предмет правильно и надежно, чтобы была исключена возможность его вылета или каких-либо других нарушений технологического процесса во время хода станка.
3.20. Обрабатываемые детали, тиски и приспособления прочно и надежно закреплять на столе или фундаментной плите. Крепление производить специальными крепежными деталями: болтами, соответствующими пазу стола, прижимными планками, упорами и т. п.
3.21. Тиски должны быть исправными и насечка губок несработанной.
3.22. Установку деталей на станок и снятие их со станка производить в том случае, когда шпиндель с режущим инструментом находится в исходном положении.
3.23. При установке режущих инструментов внимательно следить за надежностью и прочностью их крепления и правильностью центровки. Установку инструментов производить при полном останове станка.

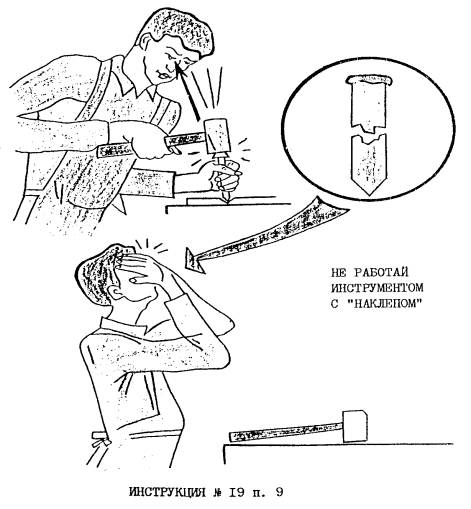

3.24. Не пользоваться инструментом с изношенными конусными хвостовиками. При установке в шпиндель сверла или развертки с конусным хвостовиком остерегаться пореза рук о режущую кромку инструмента.
3.25. В случае заедания инструмента, поломки хвостовика сверла, метчика или другого инструмента выключить станок.
3.26. Удерживать просверливаемую деталь руками запрещается. Мелкие детали, если отсутствуют подходящие крепежные приспособления, можно удерживать ручными тисками, клещами или плоскогубцами с параллельными губками только с разрешения мастера.
3.27. Запрещается производить сверление тонких пластинок, полос или других подобных деталей без крепления в специальных приспособлениях.
3.28. Если изделие поворачивается на столе вместе со сверлом, не пытаться придерживать его рукой, следует остановить станок, сделать нужное исправление или взять соответствующее приспособление.
Крепить деталь на ходу станка запрещается.
3.29. При сверлении надеть защитные очки или применять предохранительный щиток из прозрачного материала для защиты от стружки.
Инструкция на сверлильный станок
3.30. При сверлении глубоких отверстий периодически выводить сверло из отверстия для удаления стружки.
3.31. Удалять стружку с просверливаемой детали и стола только тогда, когда инструмент остановлен.
3.32. При сверлении отверстий в вязких металлах применять спиральные сверла со стружкодробящими канавками.
3.33. При смене патрона или сверла пользоваться деревянной выколоткой.
3.34. Не останавливать выключенный станок нажимом руки на шпиндель или патрон. Не прикасаться к сверлу до полного останова станка.
3.35. Режущий инструмент подводить к обрабатываемой детали постепенно, плавно, без удара.
3.36. При ручной подаче сверла и при сверлении напроход или мелкими сверлами не нажимать сильно на рычаг. При автоматической подаче не допускать подач, превышающих указанные в паспорте нормы.
3.37. Перед остановом станка обязательно отвести инструмент от обрабатываемой детали.

4. Требования безопасности по окончании работы.

4.1. Выключить станок и электродвигатель.
4.2. Привести в порядок рабочее место: убрать со станка стружку, инструмент, приспособление, очистить станок от грязи, вытереть и смазать трущиеся части станка, аккуратно сложить готовые детали и заготовки.
4.3. Убрать инструмент в отведенные для этой цели места. Соблюдать чистоту и порядок в шкафчике для инструмента.
4.4. По окончании работы о замеченных дефектах станка, вентиляции и др., а также о принятых мерах по их устранению сообщить мастеру.
4.5. О всякой замеченной опасности немедленно заявить администрации.
4.6. Вымыть лицо и руки теплой водой с мылом или принять душ.
4.7. Не мыть руки в масле, эмульсии, керосине и не вытирать их обтирочными материалами, загрязненными стружкой.

5. Требования безопасности в аварийных ситуациях.

Мини сверлильный станок
5.1. При обнаружении неисправности оборудования, инструмента, приспособлений, оснастки работу приостановить и принять меры к ее устранению. В случае невозможности или опасности устранения аварийной ситуации собственными силами сообщить мастеру.
5.2. При ремонте станка и пусковых устройств на станке должен быть вывешен плакат: «Не включать — ремонт».
5.3. При появлении отклонений от нормальной работы станка немедленно остановить сверлильный станок и сообщить мастеру.
5.4. При поражении электрическим током необходимо немедленно освободить пострадавшего от действия тока, соблюдая требования электробезопасности, оказать доврачебную помощь и вызвать работника медицинской службы, поставить в известность руководство.
5.5. При возникновении пожара сообщить в пожарную охрану по телефону 01, руководству и приступить к тушению.
5.6. При заболевании, травмировании оказать доврачебную помощь, сообщить в медицинское учреждение и мастеру.

Советы

Сверлильные станки и их особенности

Современное металлообрабатывающее оборудование представляет собой довольно большой выбор универсальных, высокотехнологичных и специализированных станков. При этом среди наиболее популярного металлорежущего оборудования на сегодняшний день нужно упомянуть такие станки как: трубогибы гидравлические, ленточнопильные, резьбонарезные, шлифовальные, сверлильные, фрезерные, токарные станки, гильотины и так далее. Для того, чтобы рассмотреть поподробнее все эти типы металлорежущих станков потребуется много времени. Потому в данной статье мы разберем лишь один тип станков – сверлильные.

Сверлильные станки предназначены для обработки и сверления глухих либо сквозных отверстий в металле, дереве, пластмассе и других материалах. На таких станках осуществляются такие технологические операции как: сверление, нарезание резьбы, зенкерование, развертывание и рассверливание. Потому сверлильные станки имеют широкое применение. На сегодняшний день они применяются в сборочных, инструментальных и ремонтных цехах мелких и огромных машиностроительных заводах или мелких ремонтных мастерских.

Стоит отметить, что в зависимости от сферы применения, современные сверлильные станки классифицируются на специализированные, вертикально-сверлильные, центровальные, радиально-сверлильные и др. При этом, независимо от разновидности, всякий радиально-сверлильный станок обладает такими характеристиками как диапазон скорости вращения шпинделя, размер конуса шпинделя, мощность двигателя, максимальный ход шпинделя и максимальный диаметр обработки.

На сегодняшний день при металлообработке большую популярность приобрели вертикально-сверлильные и радиально-сверлильные станки. На радиально-сверлильных станках, при помощи способности шпинделя перемещаться относительно заготовки, возможно совмещение осей инструмента и отверстий при закрепленной заготовке. Потому данные станки используются в основном для обработки и получения отверстий в деталях крупных размеров. В вертикально-сверлильных станках, совмещение осей инструмента и отверстия реализуется лишь при помощи перемещения детали. Исходя из этого, эти станки широко используются в индивидуальном и мелкосерийном производстве для сверления небольших отверстий.

Как правильно выбрать сверлильный станок

Сверлильный станок является неотъемлемой частью любого производства. Будь то металлообрабатывающее предприятие или мебельная фабрика — везде находят применение эти станки. Это неудивительно, ведь сверление отверстий в заготовках — самая распространенная операция  в производственном процессе. Наибольшее распространение получили вертикальные сверлильные станки за свою универсальность и простоту в обращении.

Конструктивно станки состоят из электродвигателя, вращательное движение от которого, через приводной механизм, передается на вал с патроном. Механическая часть установлена на колонне. Нижняя часть станка представляет из себя фундаментальную плиту большой массы, для большей устойчивости. Заготовка закрепляется при помощи тисков или струбцин на рабочем столе. За счет возможности регулирования основных параметров, надежной фиксации и точному движению сверла на сверлильном станке удается достичь наиболее точного сверления: глубина, диаметр, ровность стенок. В зависимости от того с каким материалом работают станки они делятся на деревообрабатывающие, металлообрабатывающие и универсальные.

При выборе подходящей модели стоит обратить внимание на следующие ключевые параметры:

    Потребляемая мощность. Эта характеристика определяет производительность и расход электроэнергии. Мощные промышленные станки потребляют до 3 кВт электроэнергии. Важно также помнить, что двигатель станка при пуске потребляет больше энергии, чем при работе. Поэтому обратите внимание на максимальную мощность в характеристиках станка.
    Диаметр сверления. В зависимости от модели этот показатель может меняться. В зависимости от этого показателя необходимо подбирать оснастку и расходные материалы для станка.
    Частота вращения шпинделя. Этот показатель варьируется от 200 до 3000 об/мин. В зависимости от проводимой операции и материалов следует подбирать необходимую скорость вращения.

 В зависимости от конструктивных особенностей сверлильные станки подразделяются на четыре основных типа:

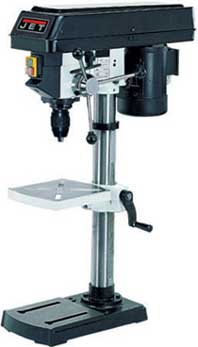

    Настольные сверлильные станки. Предназначены для нечастого использования в домашних мастерских.
    Радиально-сверлильные установки. Этот тип станков отличается возможностью перемещения сверлильной головки вверх, вниз, взад, вперед, а также возможностью ее поворота вправо и влево, что позволяет производить сверление под углом.

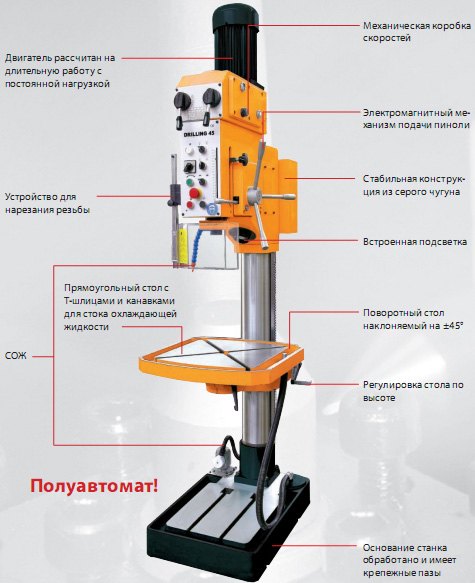

    Станок вертикально сверлильный. Конструкция станка позволяет изменять только вертикальное движение сверлильного шпинделя. Этот тип отлично подходит для применения в поточном производстве.
    Редукторный сверлильный станок. Самый производительный и мощный тип станков для тяжелых производственных задач.

Перед приобретением станка рекомендуем проконсультироваться со специалистом в торговой компании, который сможет сориентировать Вас среди представленных моделей и расскажет об их особенностях.

Своими руками

Мини сверлильный станок своими руками

В радиолюбительской практике часто приходится изготавливать печатные платы, в которых необходимо сверлить много отверстий малого диаметра. Просверлить отверстие диаметром 0,5-1,0мм ручной, дрелью или на большом сверлильном станке, очень неудобно и сложно не поломать сверло. Поэтому многие делают мини сверлильные станки своими руками. Я тоже самостоятельно сделал сверлильный мини станок и хочу познакомить Вас с его конструкцией.

Допуск к работе на сверлильном станке

Не смотря на кажущуюся, на первый взгляд сложность конструкции мини сверлильного станка, на самом деле она очень простая и состоит всего из четырех не сложных деталей самостоятельного изготовления.

Конструкция мини сверлильного станка

Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.

Сверлильный станок своими руками

В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15мм просверлено отверстие диаметром 10мм под направляющий болт.

После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100мм на 120мм толщиной 15мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.

Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50мм на 130мм, толщиной 15мм. Толщина не критична, может быть от 5мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25мм. На расстоянии 80мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.

Сверлильный станок своими руками

Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.

Инструкция при работе на оцилиндрованном станке

Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5мм и габаритным размером 50мм на 120мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.

Сверлильный станок техника безопасности

Еще потребуется болт длиной 60мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.

Сборка мини сверлильного станка

Осталось собрать детали вместе и мини сверлильный станок будет готов к работе. Болт продевается сначала через отверстие 10мм ручки-рычага, далее вставляется в штангу. Одевается пружина и болт закручивается в подвижную пластину. Места трений деталей мини сверлильного станка желательно перед сборкой покрыть тонким слоем любой густой смазкой, в крайнем случае, можно обойтись и обыкновенным машинным маслом.

Допуск к работе на сверлильном станке

Собранный узел устанавливается на цилиндрическую стойку сверлильного мини станка, и штанга фиксируется штатным зажимом. Осталось установить двигатель, отрегулировать высоту и можно приступать к сверлению. Достаточно с небольшим усилием нажать на рычаг-ручку и сверло пойдет вниз.

Сверлильный станок своими руками

Если усилия пружины будет недостаточно для поднятия подвижной части мини станка вверх, то нужно ее немного растянуть или заменить более жесткой.

Детали мини сверлильного станка

Электродвигатель я использовал ДПМ-35Н1 на напряжение питания постоянного тока 27В. Для электропитания двигателя сделал простейший блок питания, представляющий собой понижающий трансформатор, диодный мост и электролитический конденсатор. Можно использовать практически любой электродвигатель постоянного или переменного тока, но желательно с ротором, установленным на подшипниках качения (шариковыми). Чем частота оборотов вала двигателя будет выше, тем качественнее будут получаться отверстия и быстрее идти работа.

О сверлах для мини сверлильного станка

Как правило, мини сверлильные станки применяются для сверления печатных плат для радио конструкций. Основой для печатных плат служит фольгированный стеклотекстолит, который из-за наличия в материале стекла очень быстро тупит режущие кромки сверла. После сотни просверленных отверстий в стеклотекстолите сверло приходит в негодность. Заправить сверло диаметром 0,7мм качественно в домашних условиях практически невозможно. Есть твердосплавные сверла, специально предназначенные для сверления стеклотекстолита. Они выпускаются разных диаметром от 0,5мм до 2,0мм и все имеют хвостовик диаметром 2мм.

Сверлильный станок своими руками

Одним твердосплавным сверлом без заправки режущих кромок можно просверлить десятки тысяч отверстий. Один недостаток у такого сверла, оно очень хрупкое и легко ломается, если приложить боковое усилие. Если твердосплавное сверло зажать в ручной дрели, то при первом же касании к поверхности детали сверло сломается. В мини сверлильном станке я одним сверлом уже сверлю много лет, и оно до сих пор сверлит, как новое.

Мини сверлильный станок
Допуск к работе на сверлильном станке
Сверлильный станок своими руками
Сверлильный станок своими руками
Сверлильный станок своими руками
Мини сверлильный станок
Допуск к работе на сверлильном станке
Характеристики

Назначение сверлильного станка на магнитном основании

Сверлильные станки служат для сверления сквозных и глухих отверстий и выполнения целого ряда дополнительных функций: рассверливание, зенкерование, развертывание, нарезание внутренних резьб, вырезание дисков из листового материала.

Существуют различные модификации сверлильных станков (вертикально-сверлильные, радиально-сверлильные, горизонтально расточные и т.д.), однако все они отличаются внушительными габаритными размерами и предназначены исключительно для стационарного использования.

Но ведь в условиях современного производства необходимо выполнять сверлильные операции в труднодоступных местах, исключающих использование стационарного оборудования. В подобных ситуациях применяются сверлильные станки на магнитной подошве.
Сверлильные станки на магнитной подошве

Сверлильный станок на магнитной подошве относится к разряду переносных малогабаритных сверлильно-фрезерных станков, оснащенных электромагнитным основанием либо основанием на постоянном магните. Высокая жесткость конструкции, малый вес и небольшие габаритные размеры - основные отличительные особенности сверлильных станков на магнитной подошве. Магнитная подошва предназначена для фиксирования станка на металлическую поверхность.
Магнитные станки предназначены для выполнения следующих операций:

    Сверление отверстий различного диаметра.
    Развертывание отверстий различного диаметра.
    Зенкерование.
    Нарезание резьбы.
    Выполнение фрезеровочных операций.

В сверлильных станках на магнитной подошве может использоваться и ручная подача, и подача в автоматическом режиме.
Модификации сверлильных станков на магнитной подошве

Существуют различные модификация магнитных станков:

    Станки с электрическим приводом.
    Станки с пневматическим приводом.
    Станки с гидравлическим приводом.

Применение приводов различного типа обусловлено эксплуатационными особенностями оборудования. Так, магнитные станки с пневматическим приводом можно использовать в случае отсутствия стабильного электропитания, во взрывоопасных зонах и в местах, потенциально подверженных поражению электрическим током. А станки с гидравлическим приводом специально разработаны для работы под водой.
Область применения магнитных станков

Компактные размеры магнитных станков, транспортабельность и многофункциональность во многом предопределили и область их применения.

Данное оборудование успешно применяется в следующих областях:

    Промышленное производство.
    Мостостроение.
    Строительство.
    Монтаж трубопроводов различного назначения, металлических конструкций и резервуаров.
    Судостроение.

Сверлильные станки на магнитной подошве могут эффективно применяться для обработки различных металлических поверхностей.
Ведущие мировые производители магнитных станков

В мире не так уж и много производителей сверлильных станков на магнитной подошве:

    Голландия ("Euroboor").
    Германия ("BDS", "Magtron", "Ruko").
    Китай.
    Республика Беларусь (станки серии "МС").

Многие специалисты отдают предпочтение магнитным станкам "Euroboor" благодаря их техническим и эксплуатационным характеристикам, оптимальному соотношению цены и качества.

Компания "Полидэк" рада предложить вашему вниманию большой ассортимент магнитных станков "Euroboor". Представленная на нашем сайте продукция удовлетворит потребность и промышленных предприятий различного профиля, и частных лиц.

Цены / Заказать
  Модель Диаметр сверления, мм Размер стола (ДхШхВ), мм Конус шпинделя Производитель Цена, руб.
Сверлильный станок своими руками

QUANTUM B13

13 160х160/14 В16

Quantum (Германия)Производство Китай

8 909

Сверлильный станок своими руками

B-1313B/230

13 175х175 Mk-2

PROMA (Чехия)Производство Китай

9 710

Инструкция на сверлильный станок

WD14

16 160x160 MT2

Weiss Machinery (Китай)Производство Китай

10 384

Мини сверлильный станок

QUANTUM B14

14 160х160/14 В16

Quantum (Германия)Производство Китай

11 918

Допуск к работе на сверлильном станке

PTB-16B/230

16 195х195 Mk-2

PROMA (Чехия)Производство Китай

13 298

Сверлильный станок своими руками

JDP-10M

16 210х195 Mk-2

JET (Швейцария)Производство Китай

14 000

Сверлильный станок своими руками

WD16

16 290x290 MT2

Weiss Machinery (Китай)Производство Китай

15 694

Инструкция на сверлильный станок

B-1316B/400

16 d 250мм Mk-2

PROMA (Чехия)Производство Китай

16 290

Сверлильный станок техника безопасности

QUANTUM B16

16 200х200/14 Mk-2

Quantum (Германия)Производство Китай

17 287

Допуск к работе на сверлильном станке

BV-06/400

6 - В10

PROMA (Чехия)Производство Китай

17 819

Сверлильный станок своими руками

VR-6DF

6 165х275 В10

PROMA (Чехия)Производство Китай

18 218

Сверлильный станок своими руками

OPTIMUM B17Pro

16 235х220/12 Mk-2

Quantum (Германия)Производство Китай

19 057

Инструкция при работе на оцилиндрованном станке

JDP-13M

20 270х270 Mk-2

JET (Швейцария)Производство Китай

19 500

Сверлильный станок техника безопасности

WD20

20 290x290 MT2

Weiss Machinery (Китай)Производство Китай

20 768

Допуск к работе на сверлильном станке

QUANTUM B20 220V

20 275х275/14 Mk-2

Quantum (Германия)Производство Китай

22 066

Сверлильный станок своими руками

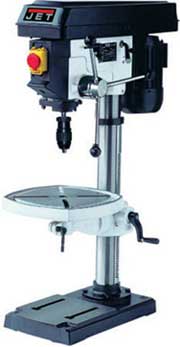

JDP-15

22 330х330 Mk-2

JET (Швейцария)Производство Китай

24 000

Сверлильный станок своими руками

QUANTUM B20

20 275х275/14 Mk-2

Quantum (Германия)Производство Китай

24 485

Мини сверлильный станок

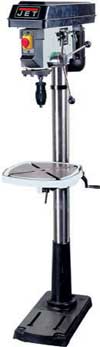

JDP-17FM

25 365х365 Mk-3

JET (Швейцария)Производство Китай

26 000

Допуск к работе на сверлильном станке

JDP-17FT

25 365х365 Mk-3

JET (Швейцария)Производство Китай

27 000

Сверлильный станок своими руками

QUANTUM B25

20 275 х 275/14 Mk-3

Quantum (Германия)Производство Китай

28 025

Сверлильный станок своими руками

OPTIMUM B23Pro 220В

25 280 х 245/12 Mk-2

Quantum (Германия)Производство Китай

29 854

Сверлильный станок своими руками

OPTIMUM B23Pro 380В

25 280 х 245/12 Mk-2

Quantum (Германия)Производство Китай

30 444

Мини сверлильный станок

OPTIMUM B26Pro

25 330 х 290/14 Mk-3

Quantum (Германия)Производство Китай

34 043

Допуск к работе на сверлильном станке

OPTIMUM B16H

13 230 х 245 / 12 Mk-2

Quantum (Германия)Производство Китай

35 223

Сверлильный станок своими руками

QUANTUM B32

32 275 х 275/14 Mk-4

Quantum (Германия)Производство Китай

47 200

Сверлильный станок своими руками

СНВШ-2

16 420х275 Moрзе 2 Россия

49 300

Инструкция на сверлильный станок

2М112

12 250х250 В18 Россия

50 700

Мини сверлильный станок

ГС2112

12 - В18 Белоруссия

52 215

Допуск к работе на сверлильном станке

НС-16

22 480х420 Moрзе 2 Россия

52 800

Сверлильный станок своими руками

OPTIMUM B33Pro

30 475 х 425/14 Mk-4

Quantum (Германия)Производство Китай

53 749

Сверлильный станок своими руками

АС2116М

16 270x250 Moрзе 2 Россия

55 900

Инструкция на сверлильный станок

OPTIMUM B24H

24 280 х 260/14 Mk-2

Quantum (Германия)Производство Китай

64 015

Сверлильный станок техника безопасности

OPTIMUM B23Pro Vario

25 280 х 245/12 Mk-2

Quantum (Германия)Производство Китай

73 514

Допуск к работе на сверлильном станке

ГС2116К

18 250 х 250 Moрзе 2 Белоруссия

75 900

Сверлильный станок своими руками

OPTIMUM B28H

28 340 х 360/14 Mk-3 -

77 200

Сверлильный станок своими руками

OPTIMUM B26Pro Vario

25 330 х 290/14 Mk-3

Quantum (Германия)Производство Китай

80 063

Инструкция при работе на оцилиндрованном станке

OPTIMUM B16H Vario

13 230 х 245 / 12 Mk-2

Quantum (Германия)Производство Китай

80 712

Сверлильный станок техника безопасности

2С108П

8 250х250 Moрзе 1 -

89 100

Допуск к работе на сверлильном станке

OPTIMUM B33Pro Vario

30 475 х 425/14 Mk-4

Quantum (Германия)Производство Китай

98 589

Сверлильный станок своими руками

ВСН-12

8 200х200 В18 -

103 950

Сверлильный станок своими руками

OPTIMUM B24H Vario

24 280 х 260/14 Mk-2

Quantum (Германия)Производство Китай

116 584

Мини сверлильный станок

OPTIMUM B34H

34 420 х 400 / 14 Mk-4

Quantum (Германия)Производство Китай

122 602

Допуск к работе на сверлильном станке

2С125-01

25 320x320 Moрзе 3 Россия

122 870

Сверлильный станок своими руками

OPTIMUM B28H Vario

28 340 х 360/14 Mk-3

Quantum (Германия)Производство Китай

140 538

Сверлильный станок своими руками

OPTIMUM B34H Vario

34 420 х 400 / 14 Mk-4

Quantum (Германия)Производство Китай

166 852

Сверлильный станок своими руками

ЗИМ449

8 260x260 В12 -

201 300

Мини сверлильный станок

KST-223A

16 340х340 Mk-2

JET (Швейцария)Производство Китай

260 000

Допуск к работе на сверлильном станке

МН56

18 320х360 Moрзе 2 -

375 000

Сверлильный станок своими руками

МН63

20 - - -

573 500

Сверлильный станок своими руками

ЗИМ 445-01

6 200 х 200 В12 -



Инструкция на сверлильный станок

НС-16М

16 0х0 Moрзе 2 Россия



Мини сверлильный станок

KST-231A

32 380х340 Mk-3

JET (Швейцария)Производство Китай


Фирмы

Вертикально сверлильные станки популярны в частных мастерских и на крупных заводах. Заготовка закрепляется на подъемном столе тисками или струбцинами, к месту обработки из специального сопла подводится смазочно-охлаждающая жидкость. Каждый станок для сверления имеет рукоять, регулирующую ход шпинделя. Рабочая оснастка - сверла, зенкеры, резьбонарезные патроны и др.

В результате сверлильный станок дает минимальную шероховатость внутренних стенок, и высокую точность диаметра и глубины отверстий, их взаимного расположения.

Устройство и принцип работы
Каждый сверлильный станок состоит из нескольких конструктивных элементов. Он имеет фундаментальную плиту с колонной и подъемный рабочий стол. От электродвигателя через передаточные механизмы вращение сообщается рабочему валу. На нем устанавливается оснастка – сверла, зенкеры, резьбонарезные патроны и др. Ход шпинделя регулируется при помощи рукояти. Заготовка закрепляется на столе тисками или струбцинами, к месту обработки из специального сопла подводится смазочно-охлаждающая жидкость.

Благодаря регулированию и надежной фиксации, настольные сверлильные станки дают минимальную шероховатость внутренних стенок, и высокую точность заданных параметров – диаметра и глубины отверстий, их взаимного расположения.

Важные характеристики
Расход электроэнергии и производительность зависят от мощности. Небольшой настольный сверлильный станок может потреблять от 150 Вт, тяжелое стационарное оборудование – порядка 3 кВт.
Диаметр сверления, 16-60 мм, определяет не только размер отверстия, но и выбор соответствующей оснастки.
Частота вращения шпинделя может составлять 200-3000 об/мин. Как правило, станки имеют многоскоростной редуктор, который позволяет установить необходимую частоту в зависимости от материала и операции.
Виды
По обрабатываемому материалу подразделяют станки для дерево- и металлообработки. Некоторые модели могут работать и с тем, и с другим.

По конструкции и назначению:

Настольные сверлильные станки для индивидуального применения и небольшого объема работ.
Радиально-сверлильные установки имеют возможность перемещения сверлильной головки с режущим инструментом в различных направлениях – вверх, вниз, вперед, назад, а также поворачивать влево и вправо. Это дает возможность сверлить под углом.
Станок вертикально сверлильный позволяет регулировать только ход шпинделя (выше-ниже). Он позволяет точно установить и зафиксировать необходимые параметры, и хорошо подходит для поточного производства.
Редукторный сверлильный станок – массивное производственное оборудование с многоскоростным редуктором. Он увеличивает крутящий момент за счет уменьшения скорости вращения, что позволяет выполнять большие отверстия в твердых материалах без перегрузок.
ВсеИнструменты.Ру занимается продажей всех видов сверлильных станков по низким ценам: официальная гарантия производителей, доставка, комплектующие и огромный выбор дополнительного инструмента и оборудования в наличии.

http://www.vseinstrumenti.ru/

Статус:
Обработан


  • Оцилиндровочный станок - сложный механизм, позволяющий изготавливать в кратчайшие сроки любые деревянные изделия. Такие станки активно используют при строительс...

    Оцилиндровочный станок - сложный механизм, позволяющий изготавливать в кратчайшие сроки любые деревянные изделия. Такие станки активно используют при строительстве и монтаже домов, профилировке сечений деталей, а также для вырезания чашек из оцилиндровочного бревна. Оцилиндровочный станок очень полезный агрегат. С помощью данного механизма можно легко изготовить нужные деревянные изделия, чертеж оцилиндровочный станок причем работа не представляет особых сложностей. Цена оцилиндровочного станка...

  • Оцилиндровочный станок ROUNDTEC имеет много функций и главным его назначением является оцилиндровка бревен, применяемых при изготовлении срубов. Оцилиндровочный...

    Описание.

    Продажа оцилиндровочного станка. Оцилиндровочный станок ROUNDTEC имеет много функций и главным его назначением является оцилиндровка бревен, применяемых при изготовлении срубов. Оцилиндровочный станок позволяет выполнять все операции, предусмотренные технологией изготовления сруба: оцилиндровать бревно; сделать выборку монтажного паза, венцовой чашки, а также выполнить фрезерование...

  • Из чего же складывается качество станка? В первую очередь - это точность реза. Немаловажными являются максимальная производительность станка, возможность исполь...

    Из чего же складывается качество станка? В первую очередь - это точность реза. Немаловажными являются максимальная производительность станка, возможность использования дополнительных инструментов, облегчающих управление станком, а также предельный срок его исправной службы. Только проанализировав отмеченные составляющие, можно произвести оценку: «дорого» или «дёшево». Поэтому рассмотрим основные характеристики подробнее. Выбор форматно-раскроечного станка основывается на следующих китах: Точность...

  • оцилиндровочный станок видео

    Если у вас созрело желание "куплю оцилиндровочный станок", прочитайте для начала нашу статью.
    Оцилиндровочный станок Назначение Оцилиндровочный станок нашего производства предназначен для небольших бригад, занимающихся строительством малоэтажных деревянных домов. Он позволяет в короткие сроки и с отличным качеством производить стеновые комплекты домов из оцилиндрованного бревна. Разделение операций цилиндрования и зарезки чашек гарантирует стабильную сменную производительность не зависящую от количества зарезаемых чашек....

  • Сверлильные станки предназначаются для обработки отверстий в сплошном материале, зенкерования, рассверливания и развертывания отверстий, уже существующих в заго...

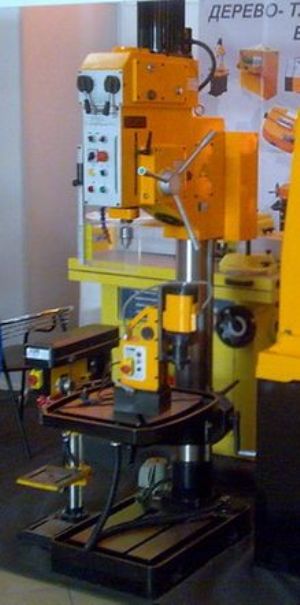

    Cтанок сверлильный фото:
    Сверлильные станки предназначаются для обработки отверстий в сплошном материале, зенкерования, рассверливания и развертывания отверстий, уже существующих в заготовке. Так же при помощи таких станков осуществляют нарезание внутренних резьб, вырезание дисков из листового материала, и выполнение подобных операций сверлами, развертакми, зенкерами, метчиками и другими инструментами.
    ...

Все статьи по данной теме внизу страницы

Допуск к работе на сверлильном станке
Оцилиндровочный станок - сложный механизм, позволяющий изготавливать в кратчайшие сроки любые деревянные изделия. Такие станки активно используют при строительс...
Сверлильный станок своими руками
Оцилиндровочный станок ROUNDTEC имеет много функций и главным его назначением является оцилиндровка бревен, применяемых при изготовлении срубов. Оцилиндровочный...
Сверлильный станок своими руками
Из чего же складывается качество станка? В первую очередь - это точность реза. Немаловажными являются максимальная производительность станка, возможность исполь...
Инструкция на сверлильный станок
оцилиндровочный станок видео
