Характеристики настольного вертикально-сверлильного станка 2м112.

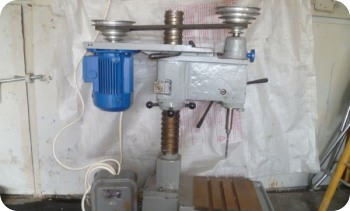

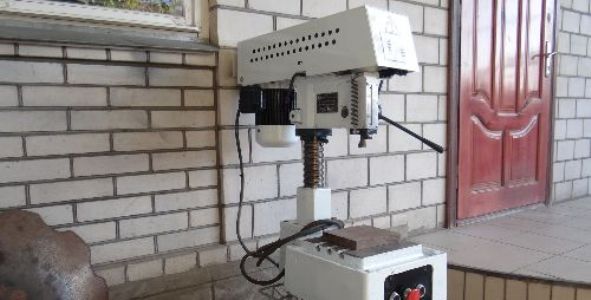

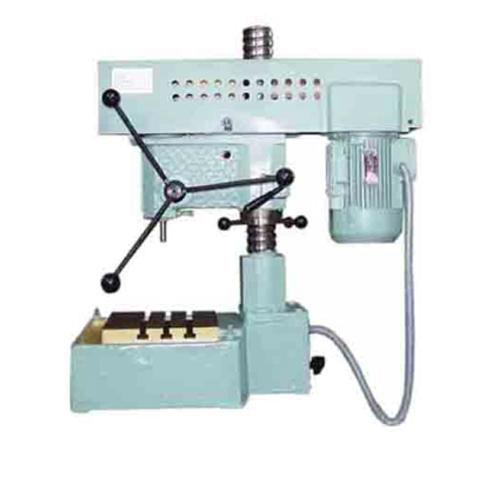

Настольный сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов - дерево, пластик диаметром сверления не более 12 мм. Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

Видео

Сверлильный станок 2а112
Самодельный сверлильный станок
Настольно сверлильный станок 2а112
Самодельный сверлильный станок по металлу
Сверлильный станок своими руками
Сверлильный станок настольный
Советы

Задача: какие работы выполняются на сверлильных и расточных станках с чпу?

Решение: На сверлильных станках выполняют отверстия то есть сверлят, зенкируют, разворачивают и так далее
на расточных станках дорабатывают отверстия и внутренние диаметры корусных деталей, в основном больших диаметров, расширяя их, выполняя проточки, канавки, фаски, лабиринтные уплотнения и т. д. А вообще номенклатура работ зависит от модели станка и фантазии и квалификации мастера и технолога

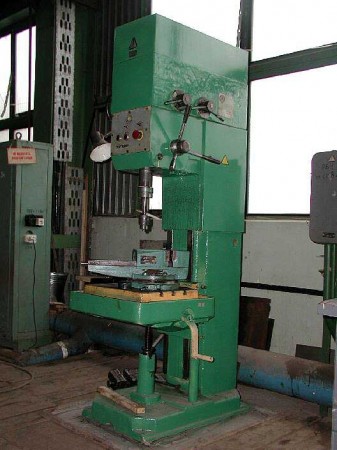

Сверлильные станки: практическая информация.

Сверлильный, наверное, самый известный из всех станков. По крайней мере у кого ни спроси, то получишь близкий к истине ответ: для чего он служит и как выглядит. И он же — в рядовом исполнении — один из самых доступных: иная дрель стоит дороже. В этой статье Самодельный сверлильный станокрассмотрим агрегаты для мастерских и для домашнего использования (дома, на даче, в гараже). О сфере использования скажем так: непромышленное применение.

Как признаются представители специализированных фирм, продающих оборудование, ничего необычного в конструкции станков нет. И правда, некоторые модели слегка модифицируются, но несильно меняются по сравнению с аналогами 20-30-летней давности. А собственно, что менять? Все гениальное просто, и единственные доработки, по сути, связаны с безопасностью и удобством.

Различия станков касаются технических характеристик и качества изготовления.

Из чего же состоит сверлильный станок? Начнем с основания. К сожалению, немногие производители указывают его площадь, видимо, полагаясь на то, что ее будет достаточно для «удержания равновесия», и никакие цифры не нужны. Однако эта информация может понадобиться при установке, да и вообще для спокойствия в отношении устойчивости хотелось бы знать размеры опоры, даже изготовленной из чугуна. По понятным причинам, в ней делают отверстия для болтов с целью жесткой фиксации на поверхности. К опоре крепят стойку (колонну) диаметром 5-7 см. Далее за стойку держится стол, меняющий положение вдоль по оси. Делают его, как правило, из чугуна, чтобы максимально снизить вибрации и тем самым увеличить точность работ. На столе закрепляют тиски или дополнительный координатный стол.

Нередко стол можно наклонять в обе стороны на 45 градусов, а то и больше. Причем на рынке изредка встречаются модели, у которых этот поворот в состоянии сделать «сверлильная» конструкция, расположенная наверху стойки. Это будет полезно при работе с тяжелыми заготовками — обычно их трудно зафиксировать как следует и аккуратно повернуть на нужный угол. Сверление наклонного отверстия в высокой и неширокой детали тоже затруднительно без поворотного верха. Так что смысл в таком усложнении есть.

Верхняя часть состоит из асинхронного двигателя со шкивом на валу и сверлильного патрона на шпинделе со вторым шкивом. ШкивыСверлильный станок 2м112 соединяет клиновый ремень. Чаще всего моторы имеют мощность 350 и 450 Вт. Это примерно половина представленных в таблице моделей. Большинство работают от напряжения в 220 вольт, но у некоторых есть 380-вольтные аналоги. Шкивы сделаны таким образом, что перекидывание ремня с большего на меньший радиус позволяет менять скорость вращения сверлильного патрона. Обычно предусмотрено пять положений.

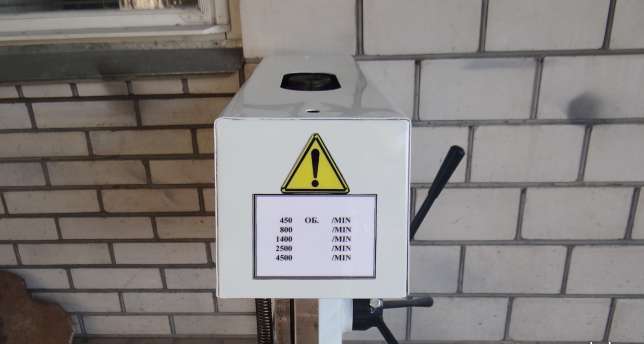

Увеличение числа передач до 12 и более достигается за счет наличия промежуточного (третьего) шкива, а в целом принцип неизменен. Сверху конструкции находится защитная крышка ремня, скрывающая шкивы. На ее тыльной стороне часто расположена схема–подсказка, как надо переставить ремень, чтобы получить нужную скорость.

Кстати говоря, не случайно использование именно ремня, а не зубчатого редуктора: в случае заклинивания он обеспечит проскальзывание. Сверлильный патрон удерживается по принципу конуса Морзе (обозначают МК2 или МК3 в зависимости от типа). Сам принцип такого крепления основан исключительно на зажиме всей внешней поверхности одного конуса внутренней поверхностью другого — это очень надежный и эффективный метод. Зажимают сверло обычным способом: при помощи кулачкового патрона, затягиваемого ключом.

Стандартный размер максимального диаметра хвостовика сверла 13 или 16 мм. Станки обеспечивают сверление в дереве, пластике, металлах. Низкие обороты выставляют для металлов и увеличивают для дерева. К примеру, нержавеющую сталь сверлом в 10 мм рекомендуется сверлить при 300 оборотах в минуту, пластик — при 1500, а дерево при 2000. Глубина отверстия регулируется за счет опускания шпинделя, обычно это 50-80 мм. Естественно, под определенную деталь стол опускают или поднимают на нужный уровень.

Не редкость, если станок снабжен упором глубины сверления — это ускорит работу при необходимости сделать большое число одинаковых отверстий. Расстояние между опорой и стойкой мы обозначили в нашей таблице как вылет. Полезно также знать, какие по габаритам детали сможет «принять» станок.
Своими руками

САМОДЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ СТАНОК.

Основная трудность при создании самодельных сверлильных станков — это изготовление механизма вертикального перемещения рабочего органа. А что, если сделать станок совсем баз этого механизма — так, чтобы подавать не патрон со сверлом, а саму деталь? В этом случае Настольно сверлильный станокконструкция существенно упрощается. Не претендую на оригинальность своего решения, однако именно эта идея позволила мне спроектировать и изготовить станок.
Основанием служит стальная плита толщиной 11 мм, хотя вместо нее можно применить и другие материалы, например, текстолит (естественно, несколько увеличив его толщину). К основанию с помощью гаек М6, М20 и М27 крепятся стойки станка 10 и стола 4, а также опоры вала механизма подъема 2. На первой стойке установлен кронштейн, состоящий из двух боковин 9 из стального листа толщиной 1,5 мм и дюралюминиевой втулки 11. Кронштейн может быть закреплен в любой точке верхней части стойки (ход 265 мм) с помощью винта-фиксатора 12 и рычага 13.
В стойке стола имеется прямоугольное отверстие размером 24X10 мм для входа зубьев шестерни 3. Сама шестерня посажена на вал и закреплена шпонкой. Рычаг подъема стола 15 соединяется с валом на резьбе М10. Величины подачи — 25 мм — вполне достаточно для выполнения большинства работ. Если же требуется отверстие большей глубины, то его можно сделать в два приема: сначала углубиться на 25 мм, а затем, несколько опустив кронштейн с двигателем, еще на столько же. Словом, станок позволяет сверлить отверстия любой глубины — насколько позволит длина сверла.
Механизм подачи стола может быть и без шестерни и зубчатой рейки, а с простым рычажным управлением. Для этого в хвостовике стола сверлится неглубокое отверстие диаметром, равным толщине рычага, а на стойке делается продольный вырез. Подъем стола в этом случае осуществляется с помощью рычага, проходящего одним концом через вырез и упирающегося в отверстие хвостовика.
Конструкция станка предлагаемой схемы позволяет применять электродвигатели различных типов. От их мощности будет зависеть и максимальный диаметр используемого сверла. Так, при двигателе в 50 Вт устанавливаемый патрон может работать с 6-мм сверлами, а при 120-150 Вт — с 9-мм.
Для крепления патрона надо выточить переходник. Чертежа его не привожу, поскольку данный узел все равно придется подгонять под диаметр выходного вала имеющегося двигателя.
И еще один совет: прежде чем включать станок в сеть, его необходимо надежно заземлить.

Радиально-сверлильные станки DEKA серии 30G: описание, применение.

Радиально-сверлильные станки серии 30G имеют широкий спектр применения (сверление, растачивание, развёртывание, зенкование, обработка фасок и конусов, нарезание резьбы на мелких и среднеразмерных деталях). Это новая серия современных станков, изготовленных Самодельный сверлильный станокпо Европейским стандартам.

Станки спроектированы с усиленной конструкцией шпинделя, что увеличивает жесткость, стабильность и обеспечивает широкий диапазон применения;

Станки обладают большой жесткостью конструкции и, в связи с этим, высокой точностью;

 Конструкция станков с помощью гидравлических приводов обеспечивает пошаговую регулировку скорости резания и подачи и при этом плавную работу механизмов;2м 112

 Сверлильная голова, рукав и колонна в в процессе работы надежно фиксируются с помощью гидравлических зажимов;

 Система управление станка очень эргономична и изготовлена таким образом, чтобы сделать работу оператора более легкой и эффективной;

 Эти станки быстроокупаемы, широко универсальны, высокопроизводительны и удобны в обслуживании;

 Их можно использовать на любом металлообрабатывающем производстве.

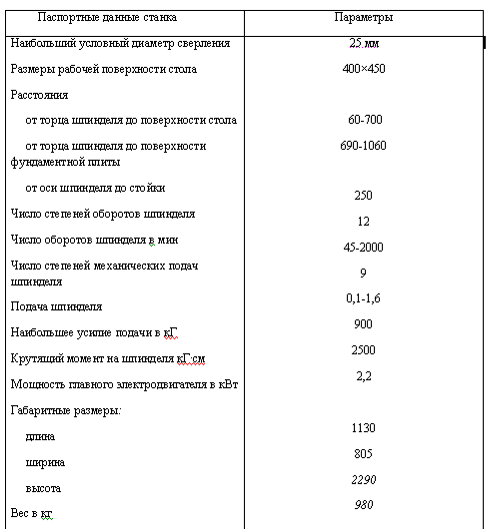

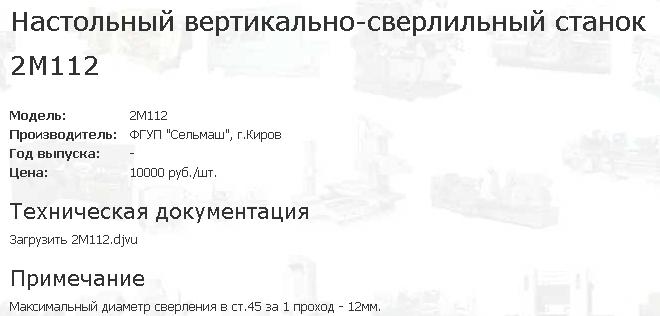

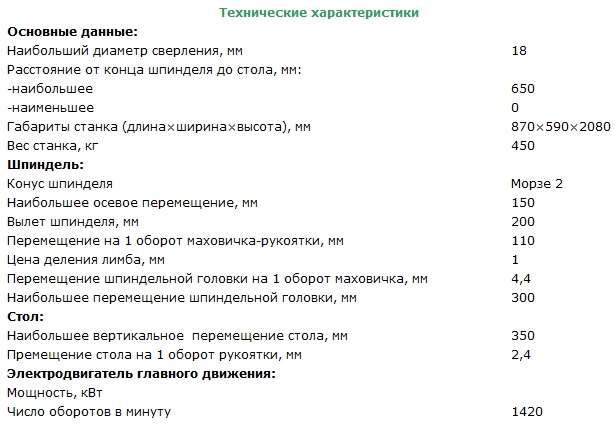

Характеристики

 Станки сверлильные настольные   2м112

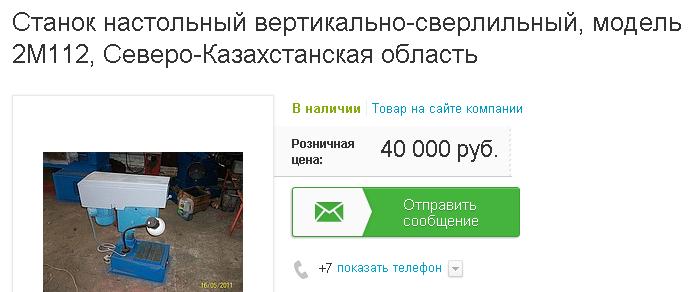

Цены / Заказать

 Настольный сверлильный станок 2м112   Вертикально сверлильный станок 2м112

Фирмы

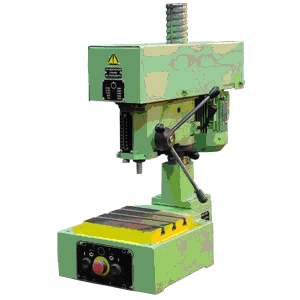

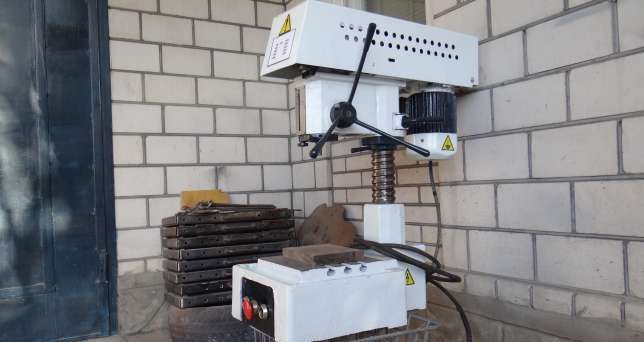

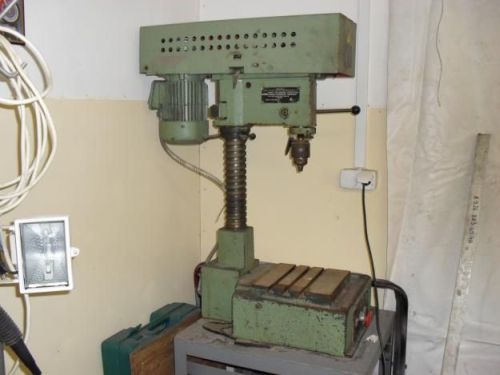

Вертикальный настольно-сверлильный станок 2М112 позволяет выполнять как сверлильные работы, операции по обработке отверстий, так и нарезание внутренней резьбы метчиками. Станок обладает жесткостью и устойчивостью благодаря основанию из цельнолитой массивной плиты. Глубина сверления или нарезания резьбы может контролироваться как по линейке расположенной на передней поверхности корпуса шпинделя, так и по лимбу штурвала. Возможность выбирать обороты шпинделя из пятиступенчатого диапазона и лёгкость управления сверлильным станком способствуют эффективному использованию станка в течении длительного времени.


Технологическая оснастка и специальные приспособления для сверлильных станков предназначены для выполнения сверлильных операций с высокой производительностью, а также для расширения технологических возможностей сверлильных станков для возможности выполнения расточных, резьбонарезных и других работ для производства которых необходимы другие типы металлообрабатывающего оборудования. Оснастку и приспособления к сверлильным станкам удобно разделить на две категории: первая, непосредственно режущий инструмент и оснастка предназначенная для его крепления и расширения возможностей, вторая, приспособления для фиксирования и позиционирования в различных положениях заготовок или деталей. К первой категории относятся переходные конические втулки, сверлильные патроны, реверсивные патроны для нарезания резьбы, различные оправки и цанговые патроны, расточные головки и т.д. Ко второй категории относятся тиски различных размеров и разными возможностями поворота в одной или нескольких плоскостях, делительные столы и головки при необходимости сверления и обработки отверстий через угловые расстояния.
