Задача: Хочу приобрести оцилиндровочный станок "тайга" - для частного строительства и малого бизнеса. Стоит покупать?

Решение: Оцилиндровочный станок стоит купить если у Вас есть свои делянки (возможность отбора ровного леса) и гарантированный сбыт. На опыте знаю,народ оцилиндровку не уважает, снимается верхняя плотная часть древесины. Лучшим спросом пользуются срубы в чашку из остроганого бревна.

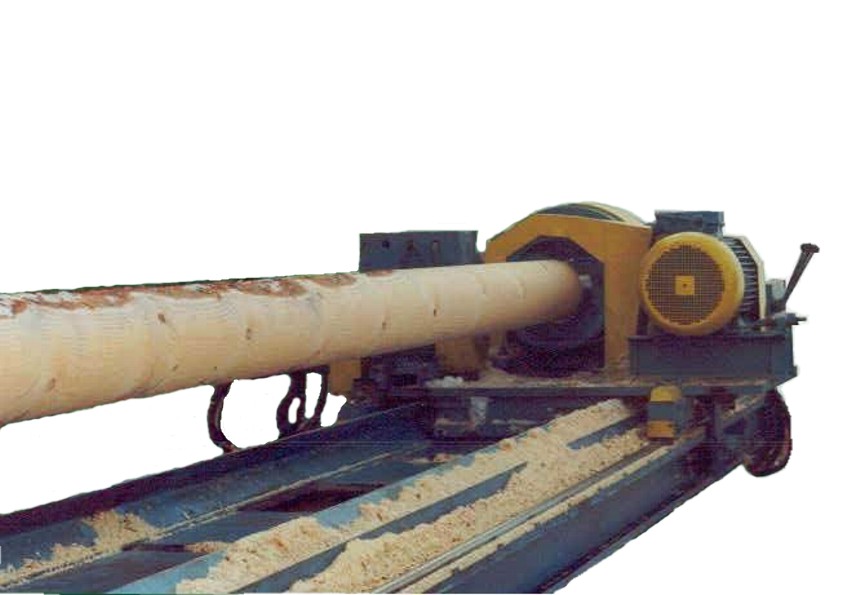

МНОГОШПИНДЕЛЬНЫЙ ОЦИЛИНДРОВОЧНЫЙ СТАНОК ОСМ-500: описание, характеристики.

Многошпиндельный оцилиндровочный станок ОСМ-500 является наиболее производительным среди оцилиндровочных станков токарного типа и может использоваться для обработки крупногабаритных бревен с производительностью до 12 куб/м в смену. Оцилиндровочный станокМаксимальный диаметр готового изделия - 340 мм, длина - до 6,4 м (может быть увеличена до 9 м). Cтанок позволяет за один проход получить оцилиндрованное бревно нужного чистового размера с монтажным пазом и компенсационным пропилом.

Благодаря специальной схеме обработки толщина срезаемого слоя составляет до 80 мм. В большинстве случаев этого достаточно для оцилиндровки бревна за один проход. Время обработки одного бревна (6 метров без чашек) составляет от 5 до 8 минут в зависимости от породы древесины и кривизны (комлистости) бревна. Расчетная производительность станка ОСМ-500 составляет 10 куб.м. погонажа оцилиндрованного бревна в смену. При работе совместно с чашкорезным станком ЧС2У либо ЧС3У возможно получение такого же количества деталей сруба для деревянного домостроения.

При работе на любом оцилиндровочном станке токарного типа на снятие и установку бревна тратится до 40% рабочего времени. Мы разработали схему при которой при данном способе оцилиндровки бревна возможно было бы получить максимальную производительность при минимальных затратах на оборудование. Модификация ОСМ2-500 является наиболее производительной. Особенность этой модификации в том, что на увеличенной станине до 15 метров обрабатывается одновременно два бревна, одной кареткой. Вращение обоих бревен производится от одного привода одной передней бабкой, при этом вращение каждого в отдельности бревна можно остановить, отключив специальную муфту, не останавливая вращения другого бревна. При таком способе обработки,Оцилиндровочный станок своими руками возможно обрабатывая одно бревно, производить снятие и установку другого. Благодаря этому можно поднять производительность цеха оцилиндровки бревна на 40-50%, практически не увеличивая энергопотребление. При этом стоимость станка увеличивается всего на 25 %.

Комплектация (базовая)
Станина разборная двухсекционная;
Оцилиндровочная каретка с плавнорегулируемой подачей,
Пульт управления автоматической подачей;
Передняя бабка с приводом вращения бревна, делительной головкой;
Задняя бабка, зажимной винт;
Фреза черновой обработки – 1шт;
Фреза универсальная чистовой обработки с комплектом ножей, 1 шт;
Фреза для выбора монтажного паза с комплектом ножей, 1 шт;
Фреза компенсационного пропила, 1 шт.

Дополнительная комплектация
Устройство автоматического зажима бревна;
Люнеты для обработки диаметров меньше 180 мм;
Передняя бабка с регулируемой скоростью вращения бревна;
Транспортер отвода стружки;
Увеличенная станина под бревно до 10 метров.
Характеристики

 Оцилиндровочный станок своими руками    Оцилиндровочный станок

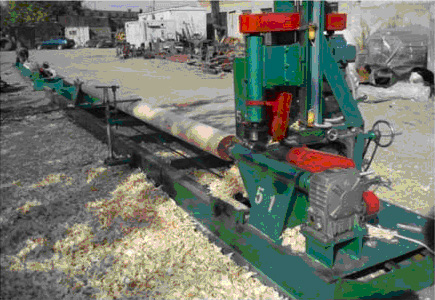

ОЦИЛИНДРОВОЧНЫЙ СТАНОК ОС1-400: описание, характеристики.

Универсальный оцилиндровочный станок ОС1-400 предназначен для получения калиброванного оцилиндрованного бревна диаметром от Оцилиндровочный станок140 до 320 мм, применяемого при деревянном домостроении. Станок позволяетоцилиндровать бревно, выбрать продольный (полукруглый) паз, монтажные чаши, прострогать плоскую поверхность. Все эти операции производятся последовательно за одну установку бревна, одним комплектом инструмента. При применении специального устройства - дебаркера, также не снимая бревна с центров, можно сделать компенсационный паз для снятия внутренних напряжений, возникающих при сушке бревна. Таким образом, в процессе обработки бревна от кругляка до готового изделия не возникает необходимость переустанавливать бревно или режущий инструмент (фрезы).

Сочетание таких свойств как универсальность, простота эксплуатации, надёжность, доступная цена, а также мобильность и неприхотливость  – делают станок ОС1-400 незаменимыми при деревянном домостроении в малом бизнесе, а также для индивидуальных застройщиков.

Станок ОС1-400 позволяет получать высокое качество поверхности при минимальных требованиях к качеству сырья. Точность обработки изделий позволяет собирать сруб как из деталей конструктора. После обработки на станке не возникает необходимость в шлифовке поверхности бревна или какой-либо другой последующей обработке.

Конструкция и принцип действия
Основными элементами станка являются станина и передвигающаяся по ней каретка. Обработка заготовки происходит по так называемому токарно-фрезерному типу, сущность которого заключается  в том, что заготовка закрепленная по торцам между специально жестко установленными регулируемыми центрами (бабками) приводится во вращение с частотой 45 об/мин, при этом вращающаяся с большойОцилиндровочный станок своими руками частотой (4000 об/мин) комбинированная фреза начинает движение вдоль бревна тем самым, обрабатывая его. Перемещение каретки по станине вдоль бревна может быть как ручным (в базовой комплектации), так и электромеханическим (опция).
Для облегчения и уменьшения времени при установке бревна в центра применяются специальные механические рычаги, которые можно установить в любое место на станине.
При проходе монтажного паза на малых диаметрах (до 200 мм), возможен некоторый прогиб бревна, для его предотвращения применяется регулируемый под обрабатываемый диаметр ролик-упор, установленный с противоположной фрезе стороны бревна.
При выборе монтажной чаши необходима надежная фиксация каретки в определенном месте станины, для этого применяются механические тормозные устройства, установленные с обеих концов каретки и надежно ее фиксирующие. Кроме того, установлен механизм фиксации бревна, предотвращающий его вращение при выборе чаш.
При выборе монтажной чаши или продольного монтажного паза необходима более точная (ручная) регулировка – для этого установлен механизм ручного вращения бревна.

Производительность
При стандартной сбежалости и малой кривизне (не более 1%), для обработки бревна необходимо 2-3 прохода. Также на производительность влияет время установки и снятия бревна, степень обработки (наличие монтажных чаш и продольного паза), а также диаметр получаемого оцилиндрованного бревна. Фактически при полной обработке бревна – установка, оцилиндровка, выбор монтажного паза, выбор двух чашек, компенсационный пропил и снятие, производительность составит 3-5 куб. м в смену.

Для повышения производительности, а также при необходимости изготовления чашек под разными углами или большего диаметра рекомендуем использовать чашкорезные станки. Использование чашкорезного станка в комплексе с оцилиндровочным станком позволяет повысить производительность на 30-50%.

Станок при транспортировке помещается в разобранном виде в а/м "Газель". Для монтажа специальной квалификации не требуется.
К каждому станку прилагается паспорт. Гарантия на станок - 1 год.
Своими руками

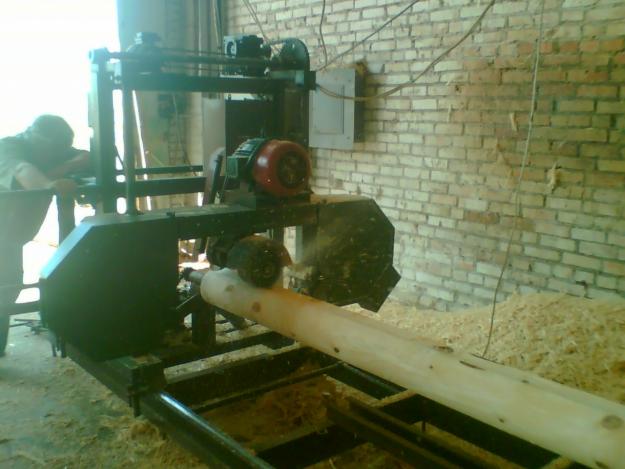

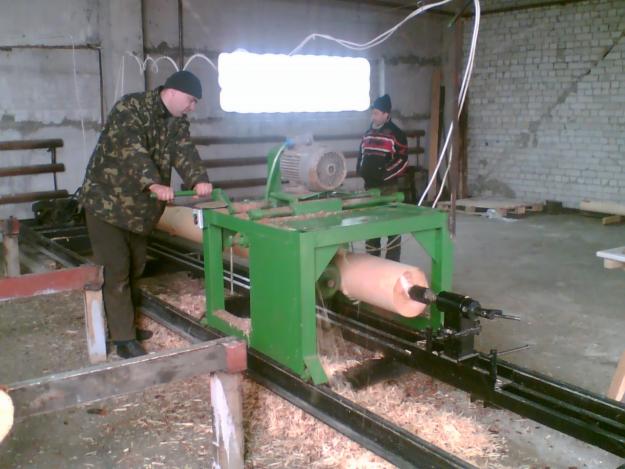

Как собрать оцилиндровочный станок своими руками.

В настоящее время от представленных на рынке отечественных и зарубежных оцилиндровочных станков может буквально зарябить в глазах.Станки различаются способом обработки бревна,различным набором фрез,производительностью,минимальными и максимальными диаметрами калибруемых бревен,мощностью двигателей,массой и габаритными размерами и массой других особенностей и отличий. Естественно,что человеку далекому от этой сферы деятельности ,разобраться во всем этом многообразии не просто,хотя многие люди желали бы поставить себе станок небольшой мощности для обеспечения собственных потребностей в оцилиндрованном бревне, и если занятие придется по душе, для открытия своего дела,учитывая,что спрос на оцилиндрованное бревно набирает силу,а наша страна является традиционно богатой лесом державой.Единственное,что здесь можно посоветовать,это очень ответственно отнестись к выбору и не верить в навязчивую рекламу,а дотошно изучать и сравнивать предлагаемые образцы,зайти на специализированные форумы и почитать отзывы людей о работе оборудования той или иной марки,там же можно списаться с энтузиастами и задать им интересующие вас вопросы,неплохо Оцилиндровочный станокбы также съездить на действующие производства (если есть такая возможность) и поговорить напрямую с людьми работающими над оцилиндровкой,учитывая опять же,что сколько людей столько и мнений.Многие задаются вопросом можно ли сделать своими руками станки, вопрос не удивительный учитывая,что наша земля всегда была богата на талантливых людей.Конечно можно,если у вас есть необходимое образование или представление о технике и станок, умелые руки приложив сделать можно.Сделанный цилиндровочный станок своими руками,встречается не так уж и редко,можно смело сказать,что любой купленный станок со временем отчасти становится самодельным,так как каждый мастер что называется доводит его под себя.Многие изготавливают станки своими руками полностью,уже зная что им нужно,какие характеристики хотят увидеть и на что им требуется сделать упор.Но так обычно поступают люди уже имеющие опыт в оцилиндровке и четкое представление о всех плюсах и минусах промышленных станков и том что они сами могут сделать и что им в первую очередь необходимо.Новичку,лучше все же начать не со станка своими руками, а со станка произведенного специализированными фирмами.Ведь время и деньги потраченные на продумывание,сборку,материалы могут в конце концов свести на нет ту сумму которую человек выиграет собирая станок самостоятельно а не купив его.А результат может неудовлетворить,так как производитель не вполне еще представляет,какие именно характеристики ему нужны и проработав какое то время опять столкнется с необходимостью переделки,доводки и т.д.,а это опять время и деньги.Делайте свой выбор обдуманно.

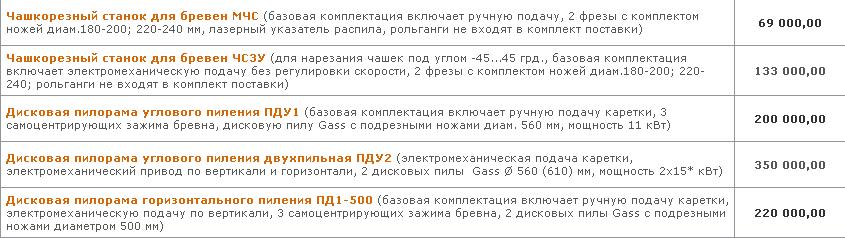

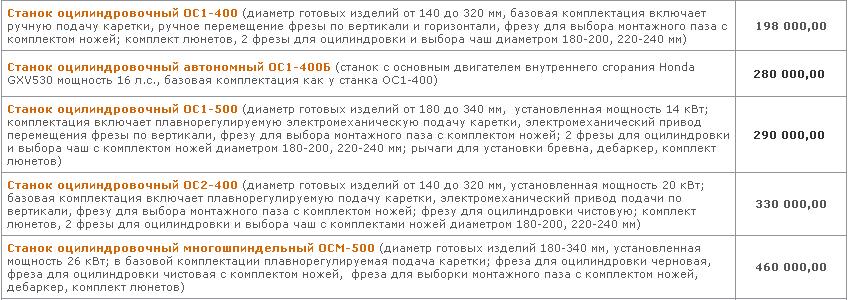

Цены / Заказать

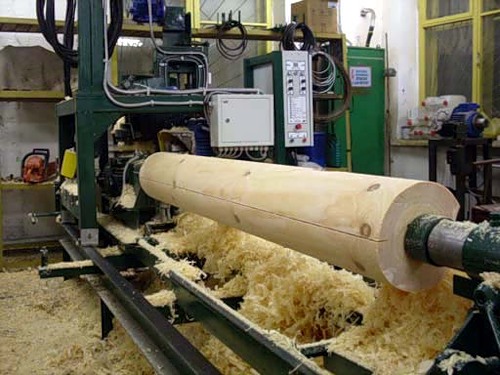

 Оцилиндровочный станок своими руками   Работа оцилиндровочного станка

Фирмы

Оцилиндровочные станки предназначены для получения оцилиндрованных деталей срубов, бруса (взависимости от установленной оснастки) из круглых лесоматериалов. Станки гарантируют высокое качество и точность обработки. Технические решения, использованные при выпуске оцилиндровочных станков, поддерживают стабильную работу при больших нагрузках во время обработки крупных элементов. ООО "МВМ-Киев" предлагает Вам оцилиндровочные станки фирмы SAFO.

Универсальный оцилиндровочный станок проходного типа. Оцилиндровочный станок предназначен для получения обрезной доски, оцилиндрованных деталей срубов, бруса (в зависимости от установленной оснастки) из круглых лесоматериалов. Конструкция Оцилиндровочного станка позволяет получать оцилиндрованные детали диаметром от 100 до 320 мм с градацией через 1мм.
Оцилиндровочный станок может применяться в качестве головного оборудования в линии по производству обрезного пиломатериала. В конструкции Оцилиндровочного станка полностью отсутствуют гидравлические и пневматические устройства, что позволяет эксплуатировать его при температуре окружающей среды от -16 С до +30 С.
Обработанные на Оцилиндровочном станке бревна без дополнительной подгонки используются для возведения стен, деревянных построек разного назначения.
