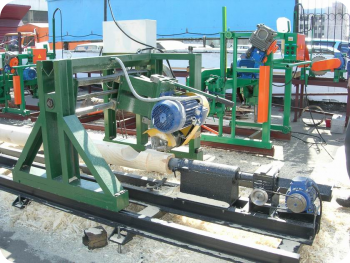

Деревообрабатывающий оцилиндровочный станок «РУСЬ»-400.03М предназначен для обработки бревен, применяемых при изготовлении срубов. Станок позволяет оцилиндровать бревно, выбрать продольный (монтажный) паз и «чашку», прострогать на плоскость внутреннюю поверхность сруба. Поворотный фрезерный суппорт позволяет все эти операции последовательно производить за одну установку бревна, одним инструментом — фрезой.


    Деревообрабатывающий станок «РУСЬ»: полная обзорная информация.

    Деревообрабатывающий станок «РУСЬ»-400.03М предназначен для обработки бревен, применяемых при изготовлении срубов. Станок позволяет оцилиндровать бревно, выбрать продольный (монтажный) паз и «чашку», прострогать на плоскость внутреннюю поверхность сруба. Поворотный фрезерный суппорт позволяет все эти операции последовательно производить за одну установку бревна, одним инструментом — фрезой.

    Точность обработки изделий позволяет собирать сруб без последующей подгонки деталей. После обработки на станке не возникает необходимость в шлифовке поверхности бревна или какой-либо другой последующей обработке.

    Принцип действия
    Операция оцилиндровки выполняется при одновременном вращении бревна и фрезы. Ось вращения фрезы, при этом, перпендикулярна к оси вращения вревна. Продольный паз выполняется при закрепленном бревне , а фрезерный суппорт поворачивается вдоль оси бревна. «Чашка» выбирается после поворота фрезерного суппорта в исходное положение. Продольная подача тележки (при оцилиндровке и выборке продольного паза), а также подача фрезы поперек оси бревна (при выборке «чашки») — механическая с возможностью перехода на ручное управление.

    Вспомогательный шпиндель
    Вспомогательный шпиндель предназначен для установки дополнительного инструмента — дисковой пилы, чистовой или фасонной фрезы. Для пропила компенсационного паза на шпиндель устанавливается дисковая пила. Фрезерование лысок прямых и фасонных, изготовление резных столбиков производится цилиндрическими и торцевыми фрезами специальной конструкции.

    Инструмент
    В качестве инструментов используются фрезы торцевые и радиальные. Диаметр фрезы равен диаметру будущего изделия. Возможность поворота фрезы на некоторый угол позволяет изготавливать бревна промежуточного типоразмера. На пример, у Вас имеются фреза диаметром 240мм и 220 мм, однако развернув фрезу диаметром 240 мм на некоторый угол Вы можете изготавливать бревна диаметром 235 мм, 230 мм, 225 мм или другой в промежутке между 240 и 220 мм.

    При совместной работе с чашечно-торцовочным станком станок «РУСЬ»-400.01М выполняет только две операции: оцилиндровка бревна и фрезерование продольного паза. Это позволяет использовать только одну фрезу диаметром 280 мм на весь диапазон диаметров бревен с соответствующим продольным пазом (от 100 до 280 мм). Такая технология обработки позволяет НЕ делать сортировку заготовок по диаметрам.

    Конструкция фрез, обеспечивает оптимальный режим обработки древесины. Ножи входят в дерево под углом не более 5 градусов к направлению волокон, что обеспечивает "мягкий" ход инструмента, резко снижает необходимую мощность пильного узла, сводит к минимуму вибрации, обеспечивает высокое качество поверхности.

    Ножи в фрезах съемные, что делает ресурс фрез практически не ограниченным. Затупившиеся ножи снимаются и затачиваются с плоской стороны. Эта операция может выполняться на плоскошлифовальном станке с магнитным креплением или вручную. После установки ножей в корпус фрезу необходимо отрегулировать. Процедура подготовки инструмента обычно занимает не больше часа. Использование специального заточного станка позволяет затачивать ножи не вынимая их из корпуса фрезы, что существенно увеличивает скорость и точность заточки.

    Рекомендуемый режим — заточка инструмента один раз за смену. Ножи изготавливаются из качественной инструментальной стали на специализированном производстве. Одним комплектом ножей при интенсивном использовании можно пользоваться полгода и больше.

    Сырье
    Для изготовления срубов используют средние и твердые породы древесины: ель, кедр, сосна, осина, береза, лиственница и др.
    Заготовкой может буть круглое бревно большего диаметра чем диаметр изделия либо брус с соответствующими размерами. В том случае, если диаметр заготовки сильно отличается от диаметра получаемого цилиндра, естественно, увеличивается количество отходов. Песок, грязь, каменистые включения быстро затупляют инструмент. Обработка бруса в цилиндр существенно увеличивает производительность станка, стойкость инструмента, уменьшает количество отходов, пропадает необходимость в сортировке круглого леса.

    При обработке длинных бревен малых диаметров могут возникать вибрации, «провис» заготовки. Качество геометрии в этом случае не гарантируется. Конусность бревна приводит также к неоправданно большому количеству отходов при обработке бревен более 6 м. Оптимальным является обработка бревен длиной 2... 6 м.

    Перед обработкой заготовки необходимо выравнять по длине. Разброс кругляка по длине не более 1 см. При выполнении этого условия не потребуется перестановки задней бабки во время работы. Кроме того не потребуется торцевать готовые изделия собранные в сруб.

    Транспортировка
    Небольшая масса (порядка 1500 кг) не создает проблем при погрузке-выгрузке станка. Станина станка разнимается на две или четыре (под заказ), в зависимости от того — автомобильным или железнодорожным транспортом планируется отгрузка. При отгрузке по железной дороге станок входит в контейнер, грузоподъемностью 5 т. (при делении станины на четыре части). Таким образом, доставка станка даже на большие расстояния не выливается в запредельные суммы. На небольшие расстояния (до 1000 км) станок удобнее доставлять автотранспортом.

    Монтаж станка состоит в сборке станины (стягивается болтами), установке тележки на направляющие, подключении силовых кабелей. Монтаж не занимает много времени и может осуществляется на месте силами заказчика или фирмой-производителем. Специального фундамента не требуется. Дотаточно бетонированной площадки. Возможна установка на поперечные деревянные брусья.

    Производительность
    Время обработки одного бревна зависит, в основном, от качества заготовки: заготовка, близкая к калиброванной или брус, обрабатывается за один проход, если диаметр заготовки сильно отличается от диаметра требуемого цилиндра — требуется больше проходов. На пример, время обработки бревна 6 м Х 240 мм порядка 20-23 минут (включая установку бревна, оцилиндровку, выборку пазов, складирование готового изделия), бруса 250х250 мм длиной 6м — 20 минут, что соответствует примерно 8 м куб. в смену. По опыту — сруб для дома 6х6 можно изготовить за три смены без особых усилий.

    Надежность
    Механическая часть станка сделана с необходимым запасом прочности. Нагрузка на двигатели, используемые в станке, не превышает границы допустимых значений. Дефицитные комплектующие в конструкции не используются.

    Конструкционные особенности
    Возможность использовать только одну фрезу максимального диаметра на весь диапазон диаметров бревен с соответствующим продольным пазом.
    Скорость вращения бревна, скорости поперечной и продольной подачи имеют несколько значений, что позволяет выбрать оптимальный режим обработки конкретной заготовки.
    Вращение на все шпиндели от двигателей передается через клиноременную передачу.
    Наличие плоской и угловой направляющих обеспечивает высокую точность и жесткость перемещения каретки.
    Передвижные фиксаторы позволяют фиксировать кареткув в любом, нужном Вам месте.
    Конструкция позволяет легко переоборудовать станок для фрезерования фасонного бруса.
    Передняя и задняя бабка имеют подъемники, существенно облегчающие установку заготовки в центрах.
    Имеется дополнительный суппорт для установки вспомогательного инструмента: пила для компенсационного паза или фреза для плоского и фасонного фрезерования, что существенно расширяет возможности станка.

    Отличия станка «РУСЬ»-400.01М от станков роторного типа («Термит»)
    «РУСЬ» — более простая конструкция, не требует квалифицированного обслуживания, отсутствуют дефицитные комплектующие, намного надежнее в эксплуатации, используется минимальное количество инструмента при максимальном ассортименте изделий. Существенно меньше масса: 1,2 т (РУСЬ) — 8 т (Термит).

    «РУСЬ» не требует фундамента, может работать в полевых условиях (под навесом). Фиксация бревна при подвижной тележке обеспечивает высокую точность геометрии изделии. Станки роторного типа имеют неприятную особенность: «копирование» кривизны исходной заготовки в готовом изделии. Станки токарно-фрезерного типа лишены этого недостатка.

    «РУСЬ» намного менее требовательна к исходному сырью. Роторные станки требуют тщательной калибровки заготовок. Чашка и продольный паз выбираются согласованно, без переустановки бревна. На роторных станках чашка режется отдельно, что порождает проблему согласования.

    «РУСЬ» дешевле роторных станков, минимум, в три — четыре раза.


    Характеристики

    Технические характеристики:

    Длина обрабатываемого бревна, м 2,0 - 6,1
    Максимальный диаметр бревна, мм 400
    Диаметр оцилиндрованных бревен, мм 100-360
    Привод фрезы, мощность кВт 11
    Привод компенсационного паза, мощность кВт 5,5
    Привод вращения бревна, мощность кВт 1,1
    Скорость вращения бревна, об/мин 27,3; 40; 55
    Скорость вращения фрезы, об/мин 4080
    Скорость вращения пилы дисковой (компенсационный паз), об/мин 3500
    Скорость продольной подачи, м/мин 0,5; 0,8; 1,3
    Скорость поперечной подачи, м/мин 0,5; 0,7
    Глубина фрезерования бревна, мм 0 - 70
    Производительность диаметр 240 мм, длина 6м,шт/час 2...4
    Габаритные размеры, длина*ширина*высота, мм 8000*1400*1300
    Масса станка, кг 1750

    Комплектация оцилиндровочного станка ОФС «Русь»-400.
    фреза 180мм со съемными ножами );
    запасная бронзовая гайка поперечного привода резьбового винта;
    запасная бронзовая гайка вертикального привода резьбового винта;
    анкерный винт 18шт – Ф 20мм в сборе с тремя гайками;
    две металлические стойки высотой 2,4м с регулируемой стальной растяжкой для электрического кабеля;
    специализированные домкраты 2шт для подъема бревна и установки в центра;
    ремонтные болты для погрузочных работ;
    кронциркуль.



    Цены / Заказать

    МОБИЛЬНЫЙ ДЕРЕВООБРАБАТЫВАЮЩИЙ ОЦИЛИНДРОВОЧНО-ФРЕЗЕРНЫЙ СТАНОК «РУСЬ"-400.03

    Производится в четырех комплектациях:
    «Русь"-40.03л Цена — 199 000 (обработка бревна до 400мм)
    «Русь"-400.03 Цена — 239 000 (базовая модель — обработка бревна до 500мм)
    «Русь"-400.03э Цена — 262 000 (с электроприводами)
    «Русь"-400.03к Цена — 277 000 (2 фрезерных привода плоское и профильное фрезерование, компенсационный паз, торцовое фрезерование)
