Как спроектировать вентиляцию дома: правила монтажа, подбор необходимых материалов.

Монтаж вентиляции в стене дома позволяет выводить наружу из помещения сырой воздух. Наружная вентиляция - прекрасное решение для ванной, кухни или какой-либо другой комнаты. До начала работ ее необходимо правильно спроектировать.

Видео

Вентиляция в ванной
Как спроектировать вентиляцию в частном доме?
Как спроектировать вентиляцию?
Система вентиляций в ванной
Вентиляция в стене дома

Монтаж вентиляции в стене дома позволяет выводить наружу из помещения сырой воздух. Наружная вентиляция - прекрасное решение для ванной, кухни или какой-либо другой комнаты. До начала работ ее необходимо правильно спроектировать.

Определите место установки вентиляции. Существует множество разновидностей вентиляции, которые можно заказать в строительных организациях. По назначению они подразделяются на приточные, нагнетающие воздух в помещение и вытяжные системы вентиляции, удаляющие его. В соответствии с зоной обслуживания вентиляционная система может быть местной (к примеру, задействованной в одной квартире) или общеобменной (если используется в производственных комплексах зданий). Выясните, какая вытяжка имеется в вашей квартире, чтобы определить, какой тип подойдет вам больше всего.

Выберите подходящее место, где может быть установлена система. Чаще всего вентиляция отводит воздух к чердаку через стены или крышу. Начертите план отвода воздуха от ванной за пределы дома. Предварительно запланируйте и согласуйте со специалистами пути вентиляции.

Определитесь с местом для отверстия, где будет установлен вытяжной вентилятор. Отверстие должно подходить к нему по размерам вытяжного вентилятора. Подготовьте шаблон соответствующих размеров. С его помощью вы сможете быстро выбрать подходящий вентилятор, а также ровно вырезать отверстие под него.

Узнайте все о местонахождении проводки. Она не должна мешать проведению вентиляции. Убедитесь, что сможете отключить в помещении подачу электроэнергии. Прикрытие для вытяжного вентилятора должно быть достаточного размера, чтобы вы смогли соединить внутри все провода. Убедитесь, что все системы изолированы должным образом. От соблюдения каждого мелкого фактора зависит правильное функционирование всей вентиляционной системы.
Советы

Осушение воздуха и осушители

Если бассейн был построен без системы вентиляции, для поддержания требуемых условий используют осушители воздуха. Эти устройства помогут избежать возникновения капель на потолке, металлических конструкциях и окнах. Осушители монтируются либо по периметру помещения, либо для них отводится отдельное помещение.

Осушители бывают нескольких типов:

    Настенные – для установки вдоль стен помещения бассейна;
    Скрытые – устанавливаются в отдельном помещении.

Работает осушитель по простому принципу – воздух насыщенный влагой поступает в осушитель и выходит из него с пониженным влагосодержанием. Образовавшийся в результате осушки конденсат удаляется с помощью дренажной системы в канализацию.

С помощью осушителя невозможно обеспечить требуемую вентиляцию бассейна, так как он работает только на рециркуляцию. Это значит, что свежий воздух он не подает в помещение и не избавляет его от запахов. Данная проблема решается путем установки приточно-вытяжной системы вентиляции.

Вентялиция разных мест.

При строительстве бассейнов, аквапарков особое внимание стоит обратить на систему вентиляции и систему осушения воздуха. От этого зависят долговечность бассейна, его долговечность, комфортные условия помещения, где он расположен.

На этапе планирования строительства крытого бассейна, важно знать и понимать основные параметры создания комфортных условий в помещениях бассейнов. Только в этом случае денежные средства, вложенные в постройку, будут оправданны. Ниже приведены основные параметры условий комфорта:

    Требуемая температура;
    Требуемая влажность;
    Необходимая скорость движения воздуха;
    Состав воздуха.

Эти факторы являются основными в создании микроклимата помещения, а следовательно и комфорта.
Температура и влажность воздуха для бассейна

график влажности воздуха в бассейнеВлажность в помещении бассейна должна находиться на уровне 50-60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28-30С (характерная для помещений бассейнов температура) роса будет образовываться при 16 С – 21 С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 С, влажность 50%, точка образования росы на уровне 13 С. Для помещений бассейнов превышение влагосодержания воздуха на ? считается нормой.

Рекомендуемы параметры воздуха в помещениях крытых бассейнов:

    Вода в бассейне в пределах 24-28 С;
    Воздух в помещении бассейна должен быть на 2-3 ?С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Так же не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
    Влажность в помещении должна находиться в пределах 55-65%, при повышении данного параметра, появляется опасность конденсации влаги на конструкциях помещения.
    Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15-0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают. Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.
Необходимы ли системы вентиляции и осушения в бассейнах?

Недостаточный приток воздуха и повышенная влажность, вот основные причины возникновения конденсата на стенах и потолке помещений крытых бассейнов. Влага испаряется непрерывно с поверхности воды, с пола вокруг бассейна, с тел купающихся. Количество испарений зависит от температуры окружающего воздуха и воды, а так же влажности и площади поверхности испарения. Влагу, содержащуюся в воздухе, требуется осушать, так как конденсат и излишне влажный воздух отрицательно влияют на здоровье людей и строительные конструкции, а так же способствует развитию плесени.

Полностью избавиться от испарения воды с поверхности нельзя, но снизить до требуемых параметров возможно с помощью следующих мер:

    Использование местных осушителей бассейна;
    Установка приточно-вытяжной вентиляции;
    Установка приточно-вытяжной вентиляции с возможностью осушения воздуха.

Только при правильно спроектированной и установленной системе вентиляции и осушения бассейна, испарения влаги с поверхности воды будут минимальны, что поможет предотвратить преждевременное разрушение строительных конструкций.

Характеристики

Конструктивные элементы канальной системы.

Канальными системами естественной вентиляции на­зываются системы, в которых подача наружного воздуха или удаление загрязненного осуществляется по специ­альным каналам, предусмотренным в конструкциях зда­ния, или приставным воздуховодам. Воздух в этих систе­мах перемещается вследствие разности давлений наруж­ного и внутреннего воздуха.

В системах естественной вентиляции величина распо­лагаемого давления, которое расходуется на преодоление сопротивления движению воздуха по каналам и другим элементам системы, незначительна и непостоянна. По­этому приточную канальную вентиляцию с естественным побуждением в настоящее время почти не применяют.

Вытяжная естественная канальная вентиляция осу­ществляется преимущественно в жилых и общественных зданиях для помещений, не требующих воздухообмена больше однократного. В производственных зданиях со­гласно СНиП 2.04.05—86 естественную вентиляцию сле­дует проектировать, если она обеспечит нормируемые условия воздушной среды в помещениях и если она до­пустима по технологическим требованиям.

Вытяжная естественная канальная вентиляция (рис. 14.1) состоит из вертикальных внутристенных или при­ставных каналов с отверстиями, закрытыми жалюзийными решетками, сборных горизонтальных воздуховодов и вытяжной шахты. Для усиления вытяжки воздуха из помещений на шахте часто устанавливают специальную насадку — дефлектор. Загрязненный воздух из помеще­ний поступает через жалюзийную решетку в канал, под­нимается вверх, достигая сборных воздуховодов, и отту­да выходит через шахту в атмосферу.

Вытяжка из помещений регулируется жалюзийными решетками в вытяжных отверстиях, а также дроссель-клапанами или задвижками, устанавливаемыми в сбор­ном воздуховоде и в шахте.

Каналы и воздуховоды.

В настоящее время изготов­ляют специальные вентиляционные панели или блоки с каналами круглого, прямоугольного или овального сечения. Наиболее рациональной формой сечения канала и воздуховода следует считать круглую, так как по срав­нению с другими формами она при той же площади име­ет меньший периметр, а следовательно, и меньшую ве­личину сопротивления трению.

Как спроектировать систему?

Для проектирования систем вентиляции нужно сразу решить сложные, и простые задачи. Процесс состоит в том, чтобы сначала познакомиться с объектом, наладить системы, чтобы было понятно, какая будет схема и имеется ли нужда. Поэтому можно говорить о том, что проектирование вентиляции задача довольно простая, возможно, даже для человека с минимальным опытом. Для этого нужно просто прочитать схему для такого рода помещения и выполнить систему, опираясь на схему.
Но чем дальше вникать в реализацию продукции, тем больше встречается сложностей. Точно определить правильный теплоприток, мощность и сечения труб простому человеку вряд ли удастся. Даже если правильно расположить основные элементы системы иногда Как спроектировать систему вентиляции.их очень трудно реализовать. Именно в таких процессах и расчетах поможет мастер. Вот некоторые рекомендации по проектированию вентиляционных систем, которые могут помочь в дальнейшем.
Когда начнется этап проектировки общей схемы нужно руководствоваться тем, какого типа помещение, которому требуется вентиляционная система. Существует два вида, это проточный и вытяжной и нужно знать кратность воздухообмена. Для зданий, в которых большой выброс токсических веществ применяется вытяжная вентиляция. А для зданий, в которых нужно больше качественного воздуха применяются приточные вентиляции. Кратность воздухообмена зависит от СНиП, но заказчик может изменять ее значения некоторым образом.
Показатель кратности и схема зависит от: схем вентиляции, которые подходят по типу помещения, СНиП и требований предъявляемые заказчиком.
Проектирование систем отопления и кондиционирования зависит от точных расчетов теплопритоков. Для этого не нужно быть профессионалом. В расчете играют роль два фактора, это тепловые нагрузки, которые располагаются снаружи здания, имея отрицательный и положительный характер и нагрузки, которые располагаются внутри здания и зависящие от количества людей и мощности оборудования носят положительный характер.
При проектировании систем вентиляции нужно соблюдать некоторые требования и условия.
1. Санитарные, это параметры воздуха, которые система должна обеспечивать.
2. Архитектурные, чтобы поместить оборудование, если это возможно в месте как задано на схеме.
3. Пожарная безопасность, для этого нужно соблюдать СНиП 2.01.01-85. Согласно этому система должна иметь клапаны, которые будут удалять дым и вентиляторы, которые имеют защиту от взрыва.
4. Эксплуатационные, это относится к автоматике, которая занимается системным функционированием.
5. Надежность, это относится к рабочим, которые проектируют систему и имеют запас оборудования, который обеспечит постоянное функционирование.
6. Экономическая, это относится к специалистам, которые сделают систему вентиляции недорогим, но качественным оборудованием.



Вентиляция в стене дома
Вентиляция в деревянном доме
Вентиляция в стене дома
Вентиляция в ванной
Вывод вентиляции в стену дома
Как спроектировать вентиляцию?
Монтаж вытяжки на кухне в стене
Своими руками

Если в вашем с любовью построенном доме нет правильной естественной вентиляции, не удивляйтесь, если в скором времени дети начнут страдать от приступов аллергии, вы будете просыпаться по утрам с тяжестью во всем теле, а в комнатах появится грибок и плесень.
В доме из бревен специально устраивать вентиляцию нет необходимости - в таком доме "дышат" сами стены через оконные проемы, стыки бревен, печную трубу. А вот в кирпичном или каменном доме все герметично сделано и естественная вентиляция в коттедже попросту отсутствует.

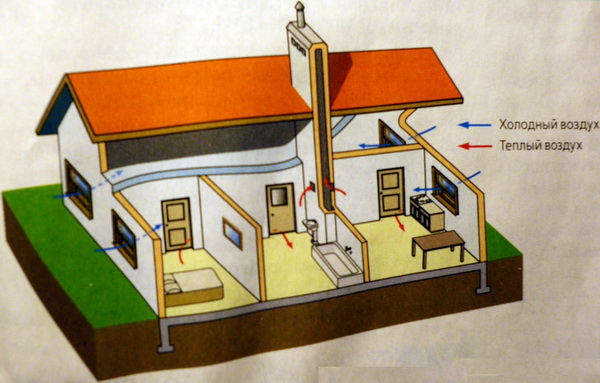

Суть любой вентиляции состоит в постоянном обмене домашнего и уличного воздуха за счет разницы температур и давления. Самый легкий способ вентиляции - проветривать помещение, открывая окна и двери, но это невозможно делать зимой, а помещения, в которых нет окон, например кладовки или ванные комнаты, таким способом вообще не провентилируешь.
В частном доме вентиляцию приходится делать самостоятельно. Многие застройщики пытаются и эти работы выполнить своими руками, но лучше не рисковать и пригласить мастера, а самому быть его помощником.

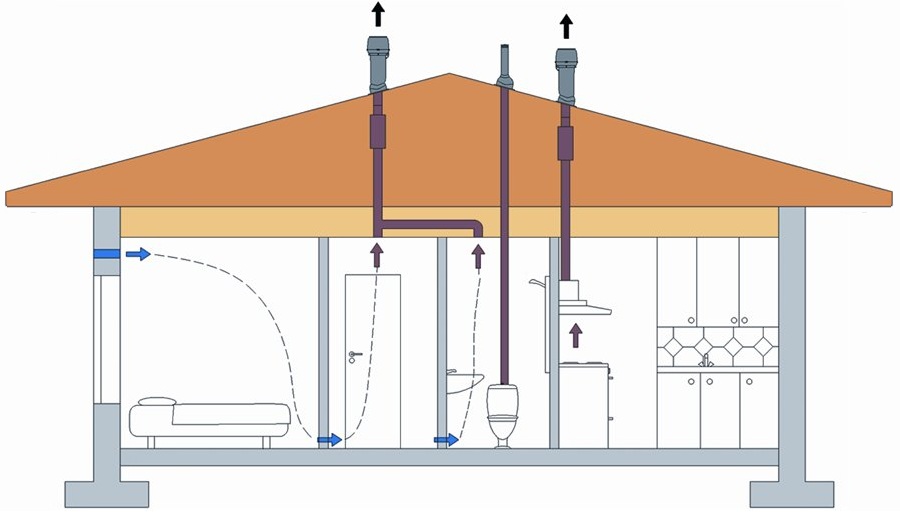

В частном доме нужно установить минимум две вытяжки для эффективной естественной вентиляции помещений. Чаще всего их делают на кухне или в ванной. Систему вытяжек нужно продумать еще в процессе проектирования дома, потому что вентиляция - это сложная система, нужно сделать необходимые чертежи и расчеты и без помощи профессионала здесь не обойтись.
Требования, которые предъявляются к естественной вентиляции
Правильно проведенная вентиляция не должна выстужать воздух в помещениях в зимнее время;
Должен быть обеспечен постоянный обмен воздуха с улицей;
Свежий воздух должен поступать во все помещения;
Загрязненный воздух из кухни, туалета или ванной должен быстро удаляться;
В доме не должно быть сквозняков.

Проведение вентиляции в доме
Если дом уже построен, встроить в него эффективную систему вентиляции попросту невозможно. Проводить эти работы нужно на этапе строительства, а значит система вентиляции уже должна быть в проектной документации.

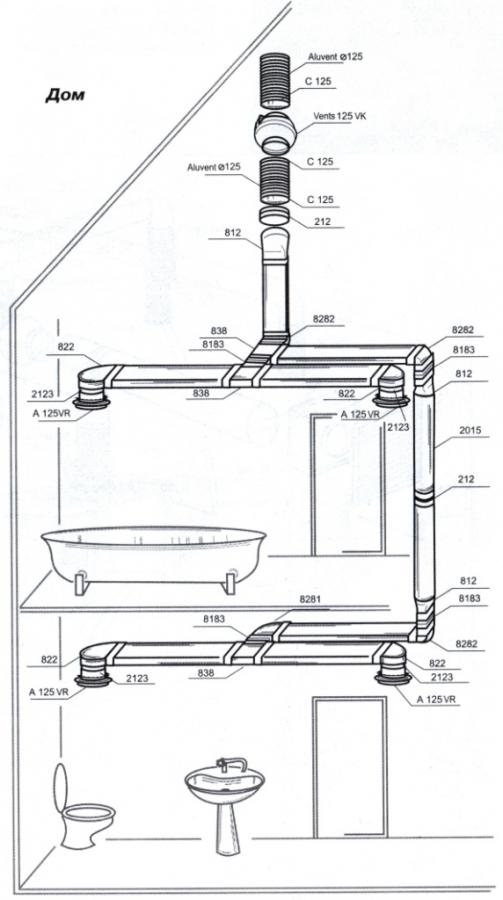

В первую очередь внутрь стен встраиваются вентиляционные каналы. Эти каналы должны иметь выходы внутри помещений, а также выходы наружу. Один из этих выходов будет втягивать в дом наружный воздух. Его нужно расположить на высоте минимум два метра над фундаментом, в любой из наружных стен. Второй выход будет удалять из дома грязный воздух. Обычно его располагают на крыше и сводят к нему все вытяжные каналы. Вытяжная труба должна на 0,5 метра возвышаться над крышей дома. Если дом достаточно большой, таких вытяжных труб может быть несколько.
Вентиляционные каналы делают из металлов, не подверженных коррозии, с гладкими стенками, прямоугольного сечения. Отверстия каналов снаружи и внутри дома заделываются решеткой. Необходимо также предусмотреть систему подогрева воздуха в зимнее время. Для этого возле вентиляционного канала устанавливают обогреватель.
Таким образом, естественная вентиляция частного дома своими руками абсолютно реальна, не требует больших денег и особо сложных инженерных решений, но зато бережет здоровье членов семьи, улучшает комфортность проживания и предохраняет дом от возникновения плесени и избытка влаги.



Цены / Заказать

Стоимость монтажа систем вентиляции

Прайс-лист на монтаж систем вентиляции и кондиционирования
Наименование работ Стоимость (руб)

Монтаж приточных установок производительностью от 300 м3/час

24 000

Монтаж приточных установок производительностью от 700 м3/час

32 000

Монтаж приточных установок производительностью от 1500 м3/час

52 000

Монтаж приточных установок производительностью от 2000 м3/час

70 000

Монтаж канального вентилятора производительностью от 100-500 м3/час

7 000

Монтаж крышного вентилятора

6 500

Монтаж радиального вентилятора

3 900

Монтаж огнезадерживающего клапана с покрытием

7 500

Установка привода воздушной заслонки

3 500

Монтаж воздушного электронагревателя

5 500

Монтаж водяного нагревателя (без обвязки)

8 500

Монтаж щита автоматики

10 500

Монтаж воздуховодов вентиляции из оцинкованой стали за м2

550

Монтаж воздуховодов дымоудаления из черной стали за м2

850

Бурение отверстий в кирпичной стене диаметром 100-125 мм за 100 мм

950

Бурение отверстий в кирпичной стене диаметром 160 мм за 100 мм

1 100

Бурение отверстий в кирпичной стене диаметром 200 мм за 100 мм

1 500

Бурение отверстий в кирпичной стене диаметром 250 мм за 100 мм

2 000

Бурение отверстий в кирпичной стене диаметром 300-350 мм за 100 мм

2 500
Установка в окно бытового вентилятора в двойной раме, с заменой стекла на оргстекло и термоизоляцией стекла 3 000
Установка в окно бытового вентилятора, с заменой стекла на оргстекло и термоизоляцией стекла 2 000
Установка бытового настенного вентилятора в вентиляционную шахту, без прокладки кабеля электропитания 850
Стоимость расходных материалов для монтажа вентиляции берётся от стоимости оборудования 15-20 %
Стоимость монтажа системы вентиляции берётся от стоимости оборудования 40-50 %
Штробление под электрический кабель за 1 п.м. 1 600

Все расценки на монтаж систем вентиляции и оборудования указаны в рублях. На приведенные выше цены применяются поправочные коэффициенты на высотные работы - от 3,5 м - 1,4, от 4,5 м - 1,6, от 5,5 - 2.

Фирмы

КАК ВЫБРАТЬ СИСТЕМУ ВЕНТИЛЯЦИИ ДЛЯ ДОМА?
Зачастую, для создания комфортного климата в квартире, загородном доме, используются только кондиционеры. Действительно, в жаркий летний день, - это значительно облегчает жизнь. Но не следует забывать, что помимо поддержания температурного режима необходимо «обновлять» воздух в помещении.
Если дом новый, то система естественной вентиляции в квартире, как правило, удовлетворяет принятым санитарным нормам, но в целом ряде случаев оказывается недостаточной.

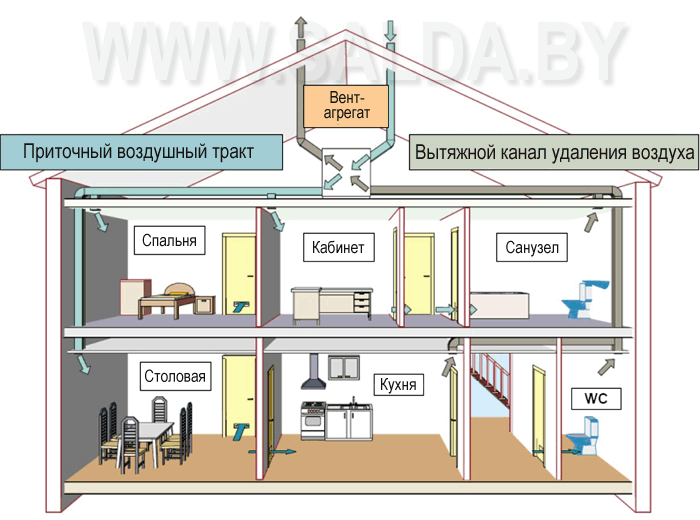

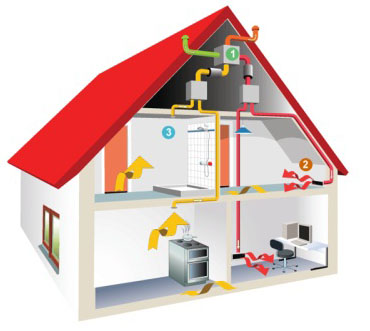

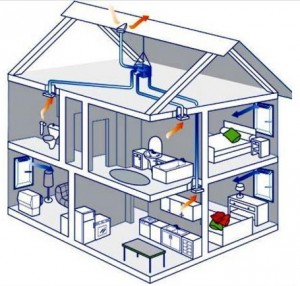

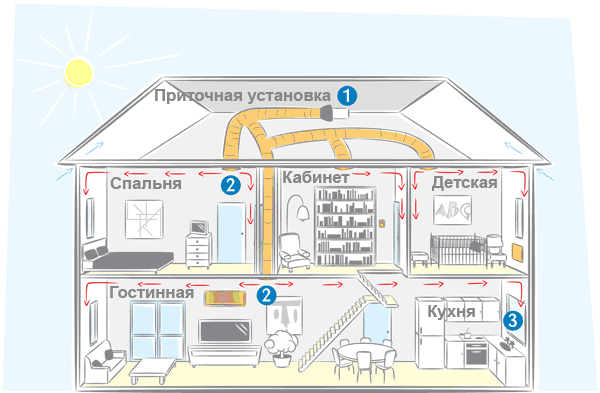

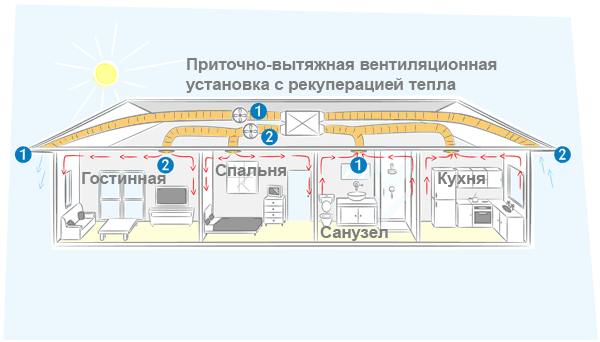

Решить проблему, в этом случае, можно с помощью системы механической приточно-вытяжной вентиляции. Она состоит из вентиляционного оборудования, которое осуществляет забор наружного воздуха, его подготовку, распределение по помещениям, а также удаления отработанного воздуха. Все эти процессы контролирует блок управляющей автоматики.

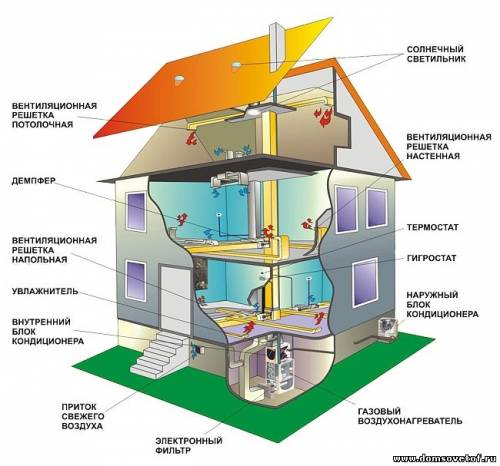

Остановимся подробнее на компонентах системы вентиляции.

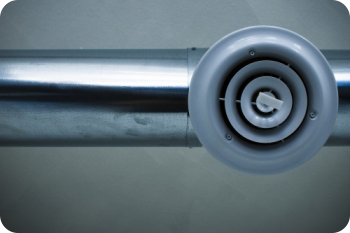

Забор и удаление воздуха происходит через вентиляционные решетки, его распределение по помещениям – по системе воздуховодов. Также для регулирования движения воздуха используются обратные клапаны и диффузоры.
Непосредственно воздушный поток создается при помощи вентиляторов разного типа; канальных и крышных вентиляционных агрегатов; приточных, вытяжных и приточно-вытяжных установок.
Подготовку воздуха осуществляют воздухоохладители (к примеру, кондиционеры канального типа), воздухонагреватели (калориферы), а также системы фильтрации.
Снижает тепловые потери – теплоизоляция, уменьшить шум позволяет установка шумоглушителя.
Вентиляционная система требует много затрат электроэнергии, в некоторых случаях, - до половины всей потребляемой электроэнергии. Чтобы снизить энергозатраты, при создании вентиляционной системы применяют блоки обработки воздуха с рекуператором тепла, - устройством, при помощи которого, тепловая энергия удаляемого воздуха используется для подогрева или охлаждения поступающего приточного. При этом вытяжная и приточная воздушные массы не смешиваются.
Фактор сбережения электроэнергии в системах вентиляции зависит не только от наличия рекуператора тепла. Также на энергоэффективность системы влияет выбор вентиляторов, нагревателей и охладителей воздуха, воздуховодов, клапанов и др. Поэтому правильный подбор оборудования, с учетом необходимости снижения эксплуатационных затрат, позволяет в дальнейшем существенно экономить денежные средства.
