Кабель ввг - описание, расшифровка и приминение.

Категория:

Маркировка электрических проводов и кабелейСовременный ассортимент проводов и кабелей достаточно широкий. Покупателю представлен большой ассортимент кабельно-проводниковой продукции различного конструктивного исполнения жил, а также с разным изоляционным покрытием. Как правило, все проводники и кабели имеют специальную маркировку, которая показывает характеристики того или иного продукта. Ниже приведем расшифровку наиболее распространенных марок проводов и кабелей.


     Маркировка электрических кабелей

    Современный ассортимент проводов и кабелей достаточно широкий. Покупателю представлен большой ассортимент кабельно-проводниковой продукции различного конструктивного исполнения жил, а также с разным изоляционным покрытием. Как правило, все проводники и кабели имеют специальную маркировку, которая показывает характеристики того или иного продукта. Ниже приведем расшифровку наиболее распространенных марок проводов и кабелей.

    Буквенно-цифровая маркировка кабелей и проводов

    Маркировка электрических кабелей и проводов производится буквами и числами. Рассмотрим буквенные сокращения, то есть маркировку, которая применяется для обозначения кабелей с поливинилхлоридной (ПВХ) и резиновой изоляцией в соответствии с ГОСТ 16442-80, ТУ 16.К71-335-2004, ТУ16.71-277-98.

    «А» (первая буква) – обозначает материал жилы, в данном случае алюминий, а при отсутствии данной буквы материалом является медь.

    «АС» – алюминиевая жила с дополнительной оболочкой кабеля, изготовленной из свинца.

    «АА» – алюминиевая жила с дополнительной алюминиевой оболочкой кабеля.

    «Б» – свидетельствует о том, что данный кабель имеет защитную броню, которая выполнена двумя слоями стальной ленты с антикоррозийным покрытием. Если стоит буква «н», то есть манкировка имеет вид «Бн», то стальная оболочка имеет специальную защитную оболочку, которая не поддерживает горение. Буква «б» - броня выполнена из профилированных стальных лент.

    Маркировка электрических кабелей и проводов«В» – первая (при наличии первой «А» – вторая) – поливинилхлоридная изоляция, вторая (при наличии первой «А» – третья) – поливинилхлоридная оболочка.

    «Г» – в конце маркировки – «голый» кабель, не имеющий защитного покрова. Если буква «Г» стоит в начале маркировки, то данный кабель используется в горной промышленности. Строчная буква «г», как правило, ставится в конце маркировки и свидетельствует о том, что металлический экран кабеля герметизирован водоотталкивающей лентой. Маркировка «2г» - наличие дополнительной алюмополимерной ленты.

    «Шв» – наличие защитной оболочки кабеля в виде выпресованного поливинилхлоридного шланга. «Шп» – шланг выполнен из полиэтилена, «Шпс» – полиэтилен, из которого изготовлен шланг, самозатухающий.

    «К» – в начале маркировки свидетельствует о том, что кабель контрольный. «К» в конце маркировки – броня кабеля выполнена круглыми стальными проволоками, поверх них одет защитный покров.

    «С» - свинцовая оболочка кабеля. «О» - оболочка выполнена поверх каждой фазы кабеля.

    «Р» - изоляция кабеля выполнена из резины. Если впереди стоит буква Н (маркировка «НР»), то изоляция кабеля не поддерживает горения.

    Силовой кабель (провод) ВВГ-П: описание, применение, характеристики и цены

    Маркировка «нг» в конце – не поддерживает горения.

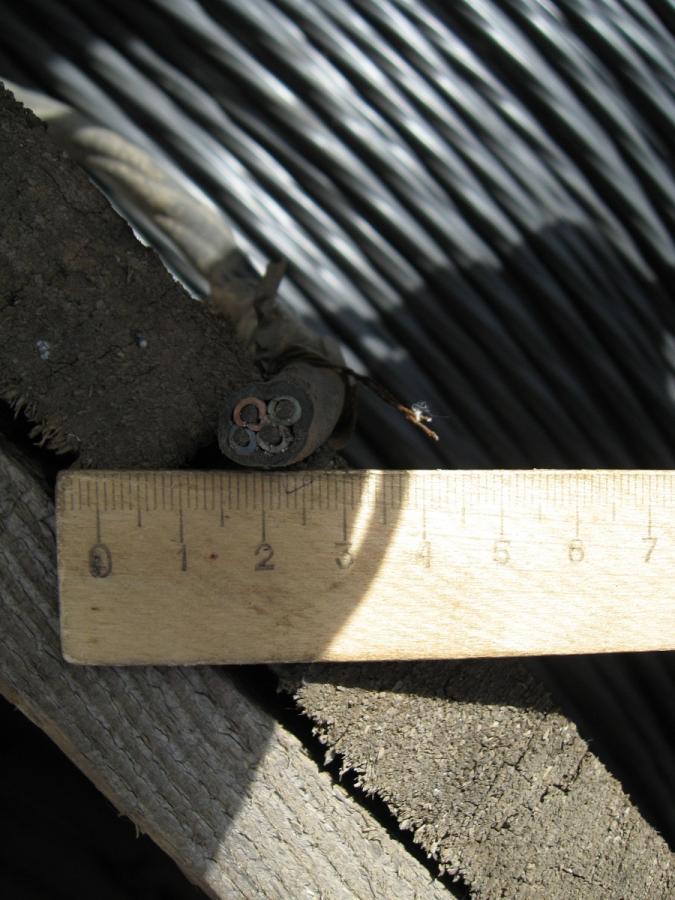

    Числовые значения в маркировке кабелей показывают количество жил и их сечение. Например, 3x2.5 – три жилы сечением 2.5 квадратных миллиметра.

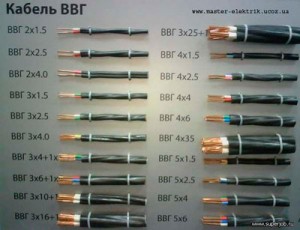

    Примеры расшифровки буквенно-цифровой маркировки кабелей и проводов

    Для наглядности приведем несколько примеров маркировок наиболее распространенных марок кабелей.

    АВВГнг 3x4 – трехжильный кабель с алюминиевыми жилами сечением в 4 квадрата, с оболочкой и изоляцией из поливинилхлорида, без защитного покрова, не поддерживающий горения.

    ПВГ 3x2.5 – трехжильный кабель с медными жилами сечением в 2.5 квадрата, с полиэтиленовой изоляцией, защитной оболочкой из поливинилхлорида, кабель не имеет защитного покрова.

    АСБ 7x2.5 – семижильный кабель с алюминиевыми жилами сечением в 2.5 квадрата, в свинцовой оболочке, кабель имеет броню, которая выполнена двумя стальными лентами, которые не подвержены образованию коррозии.

    Кабель ВВГнг- LSОчень часто встречаются маркировки кабеля, которые содержат английские буквы: HF и LS – они свидетельствуют о низком уровне выделения газа и дыма соответственно. Например, ВВГнг- LS-HF.

    Маркировка проводов в некоторой степени схожа с маркировкой кабельной продукции, но она имеет некоторые отличия.

    Приведем примеры маркировки наиболее распространенных проводов и шнуров в соответствии с ГОСТ 7399-97.

    СИП – самонесущий изолированный провод, изоляция которого изготовлена из светостабилизированного полиэтилена сшитого типа.

    А – алюминиевый провод, который не имеет изоляционного покрытия. Данный провод изготовляется из множества отдельных проволок.

    АС – сталеалюминевый провод, не имеющий изоляционного покрытия. Конструктивно выполняется из отдельных проволок, которые расположены на стальном сердечнике (основании провода). ПВС – провод с ПВХ оболочкой и изоляцией, гибкий, с жилами скрученного типа.

    ШОГ – шнур с изоляцией из поливинилхлорида, с параллельным расположением жил, особо гибкий.

    ППВ (АППВ) – провод с медными (алюминиевыми) плоскими жилами, с однослойной изоляцией из ПВХ.

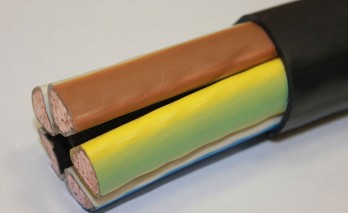

    Цветовая маркировка кабелей и проводов

    Кроме буквенно-цифровой маркировки проводов и кабелей, существует цветовая маркировка. Ниже перечислим цвета, которыми маркируют провод и соответствующее назначение жилы:

        голубой – нулевой (нейтральный) провод;

        желто-зеленый – защитный проводник (заземляющий);

        желто-зеленый с голубыми метками – заземляющий проводник, который совмещен с нулевым;

        черный – фазный провод.

    Кроме того, в соответствии с ПУЭ допускается применение другого цвета для фазного проводника, например, коричневого.

    При приобретении кабеля обращайте внимание на цветовую маркировку жил, так как в реальности она может не соответствовать требованиям. Соответствие расцветки жил общепринятым нормам – это, прежде всего, удобство при монтаже и дальнейшем обслуживании проводки.

    Во всяком случае, цветовая маркировка жил не влияет на качество кабельно-проводниковой продукции. Поэтому, если вы приобрели кабель (провод) с нестандартной расцветкой жил, то перед его монтажом определитесь, какой цвет какому проводнику будет соответствовать.

    Кабель силовой ВВГ - выбор и стоимость

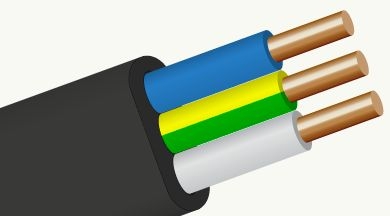

    Кабель силовой плоский, ВВГ-Пнг (А) 3х2, 5 бухта 200м

    Расшифровка аббревиатуры кабеля ВВГ-Пнг(А):

    отсутствие первой буквы А говорит о медных жилах (А - алюминий)
    первая буква В означает ПВХ изоляцию (винил)
    вторая буква В означает ПВХ оболочку (винил)
    третья буква Г свидетельствует об отсутствии защитного слоя ("голый")
    четвертая буква П означает плоскую форму
    буквы нг означают, что кабель не поддерживает горения
    индекс (А) в наименовании означает, что кабель не распространяет горение при прокладке в пучках с высокой концентрацией горючей массы

    Назначение кабеля    Для прокладки в помещениях

    Тип оборудования    Кабель силовой
    Наличие несущего троса    Нет
    Материал проводника    Медь
    Материал оболочки    PVC (поливинилхлорид, ПВХ)
    Площадь сечения проводника    3 x 2.5 мм2
        "Потребительские свойства"
    Длина кабеля    200 метров

    "Логистика"
    Размеры упаковки (измерено в НИКСе)    40 x 10 x 40 см
    Вес брутто (измерено в НИКСе)    17.4 кг

    Силовой кабель ВВГнг FRLS и ВВГнг FRHF

    Кабель ВВГнг FRLS и кабель ВВГнг FRHF - силовой огнестойкий, оболочка из ПВХ оранжевого цвета. ВВнг FRLS - с низким дымо- и газовыделением не распространяет горение. ВВнг FRHF -  без содержания галогена, не распространяет горение. Силовые кабелт ввнг frls и ввнг frhf применяются для передачи и распределения электрической энергии и электрических сигналов при переменном напряжении 660В частотой 50Гц. Кабели сохраняют работоспособность в условиях открытого пламени в течение 180 минут на объектах массового скопления людей, на технически сложных и особо опасных объектах.

    Описание и расшифровка кабеля:

    В - Изоляция жил из поливинилхлоридного пластиката
    В - Оболочка из поливинилхлоридного пластиката
    Г - Отсутствие защитных покровов
    FR - наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
    LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
    HF - полимерная композиция без содержания галогенов


    Кабель ввг ls: описание, характеристики, цены и применение.

     Кабель ВВГнг(А)-FRLS 2х1,5
    Оптовая цена: 48.09 руб.

    Кабель ВВГнг(А)-FRLS 3х1,5
    Оптовая цена: 64.62 руб.

    Кабель ВВГнг(А)-FRLS 3х4,0
    Оптовая цена: 115.90 руб.

    Кабель ВВГнг(А)-FRLS 4х1,5
    Оптовая цена: 91.03 руб.

    Кабель ВВГнг(А)-FRLS 4х2,5
    Оптовая цена: 113.68 руб.

    Кабель ВВГнг(А)-FRLS 5х1,5
    Оптовая цена: 102.87 руб.

    Кабель ВВГнг(А)-FRLS 5х2,5
    Оптовая цена: 141.68 руб.

    Кабель ВВГнг(А)-FRHF 2х1,5
    Оптовая цена: 75.13 руб.

    Кабель ВВГнг(А)-FRHF 2х2,5
    Оптовая цена: 100 руб.

    Кабель ВВГнг(А)-FRHF 3х1,5
    Оптовая цена: 101.25 руб.

    Кабель ВВГнг(А)-FRHF 3х2,5
    Оптовая цена: 136.25 руб.

    Кабель ВВГнг(А)-FRHF 4х1,5
    Оптовая цена: 135.13 руб.

    Кабель ВВГнг(А)-FRHF 4х2,5
    Оптовая цена: 177.63 руб.

    Кабель ВВГнг(А)-FRHF 5х1,5
    Оптовая цена: 165 руб.

    Кабель ВВГнг(А)-FRHF 5х2,5
    Оптовая цена: 217.50 руб.

    Кабели марки ВВГ-П и его приминение

    Кабель силовой с параллельно уложенными медными токопроводящими жилами, с ПВХ-изоляцией в ПВХ-оболочке.

    ГОСТ 16442-80

    Область применения

    Кабели марки ВВГ-П применяют для передачи и распределения электроэнергии при стационарной прокладке на номинальное переменное напряжение 0,66 кВ частоты 50 Гц.
    Кабели ВВГ-П предназначены для эксплуатации в помещениях, на открытом воздухе, электроинсталляционных изделиях (каналах, трубах, лотках, туннелях и т.п.) при отсутствии растягивающих нагрузок на кабель.

    Наиболее целесообразно использовать кабели ВВГ-П в скрытой проводке и при одиночной прокладке в прямоугольных кабельных каналах соответствующих размеров.

    Конструкция и материалы

    1. Токопроводящая жила – медная, однопроволочная 1 класса по ГОСТ 22483-77.
    2. Изоляция – из поливинилхлоридного пластиката.
    Изолированные жилы многожильных кабелей должны иметь отличительную расцветку либо маркироваться цифрами, начиная с нуля. Цвет изоляции нулевых жил – голубой (светло-синий), жил заземления – двухцветный зелено-желтый. В случае маркировки цифрами жила заземления обозначается цифрой "0". Маркировка производиться тиснением или печатанием. Высота цифр должна быть не менее 4 мм, промежутки между цифрами не более 35 мм.
    3. Изолированные жилы круглой формы уложены параллельно.
    4. Оболочка кабеля – из поливинилхлоридного пластиката.


    Силовые кабели ВВГ ВВГнг ВВГнгд-FR ВВГЭнгд-FR и их характеристики

    Технические характеристики и срок эксплуатации

    1. Кабели ВВГ-П эксплуатируются при температуре окружающей среды от минус 50 °С до плюс 50 °С.
    2. Кабели работоспособны при относительной влажности воздуха до 98% при температуре до 35 °С, согласно ГОСТ 15510-69.
    3. Электрическое сопротивление токопроводящих жил постоянному току должно соответствовать ГОСТ 22483.
    4. Электрическое сопротивление изоляции жил, 1 км длины при температуре 20 °С, не менее:
        – 12 МОм, для жил номинальным сечением 1,0 – 1,5 мм2;
        – 10 МОм, для жил номинальным сечением 2,5 – 4 мм2;
        – 9 МОм , для жил номинальным сечением 6 мм2;
        – 7 МОм, для жил номинальным сечением 10 – 16 мм2.
    5. Испытательное переменное напряжение частотой 50 Гц для кабелей ВВГ-П
