Силовой кабель (провод) ВВГ-П: описание, применение, характеристики и цены

Силовой кабель (провод) ВВГ-П 3 по 1,5 с медными жилами может прокладываться под штукатуркой, в кабель-канале, в пустотах строительных конструкций (каналы, туннели), в уличных условиях. Проводнику присвоено климатическое исполнение УХЛ1 согласно ГОСТ 15150-69, что соответствует работоспособности в умеренном и холодном макроклиматическом районе на открытом пространстве.

Видео

Силовой кабель ВВГ-П . Назначение:
Кабель силовой ВВГ-П  с медными жилами применяется для стационарной одиночной прокладки для транспортировки электрической энергии в системах переменного напряжения не более 660 вольт при частоте 50 герц. Условие одиночной прокладки исходит из того, что проводник не распространяет огня при таком размещении, если требуется групповое расположение кабелей, приобретайте ВВГнг-П  (цена отличается на 5%).
Три жилы проводника распределяются под фазу, нулевую рабочую жилу и защитную жилу (заземление).

Силовой кабель (провод) ВВГ-П 3 по 1,5 с медными жилами может прокладываться под штукатуркой, в кабель-канале, в пустотах строительных конструкций (каналы, туннели), в уличных условиях.
Проводнику присвоено климатическое исполнение УХЛ1 согласно ГОСТ 15150-69, что соответствует работоспособности в умеренном и холодном макроклиматическом районе на открытом пространстве.
Токовая нагрузка приравнивается 21А при прокладке в воздушном пространстве.
Допустимый ток односекундного короткого замыкания 170А.
Представленный кабель ВВГ-П является альтернативой проводу ПВС либо шнуру ШВВП при создании электропроводки, учитывая следующие преимущества:
цельная жила не требует наконечников при подсоединения к розеткам и выключателям (у ПВС и ШВВП жила многопроволочная);
токовая нагрузка на жилу заметно выше, так как ВВГП изготавливается по промышленному стандарту, а ПВС и ШВВП по бытовому нормативному документу;
расширенный диапазон рабочих температур, наличие исполнения с индексом «нг» (под групповую прокладку).

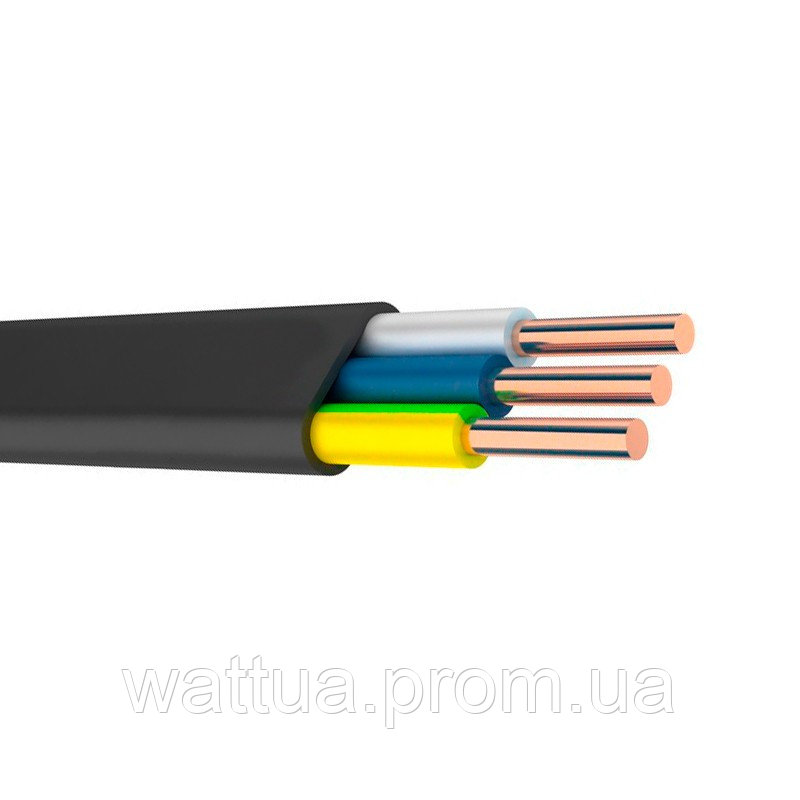

Кабель силовой трёхжильный ВВГ-П  (меднфе жилы).
Описание конструктивных элементов:
Для изготовления жил силового кабеля применяется медная нелужёная проволока 1 класса по ГОСТ 22483-77 (жила монолитная). Для изоляции жил применяется поливинилхлоридный (ПВХ) пластикат слоем не менее 0,6 мм. В состав полимера включаются пигментные красители для визуального различения изолированных жил между собой. Параллельно расположенные жилы покрываются полиэтилентерефталатной (ПЭТ) плёнкой внахлёст. Заключительным элементом является шланговая ПВХ оболочка.

Процентное соотношение составляющих ПВХ пластиката под изоляцию и оболочку разное. Для изготовления полимера для силового кабеля ВВГ-П  с медными жилами требуются:
поливинилхлорид – смола, получаемая из хлористого винила (изготавливают из этилена или ацетилена);
пластификаторы – придают материалу эластичность и корректируют некоторые свойства (не только в плюс, но и в минус);
стабилизаторы – увеличивают температуру разложения полимера (связывают хлористый водород, который может улетучиваться при температуре более 140⁰С);
пигментные красители (12 различных цветов);
наполнители (снижение цены готового материала, практически не влияют на характеристики).

Цена кабеля ВВГ-П
(все цены на кабель указаны с НДС за 1 м):


Наименование марки кабеля min объём закупки, длина, м Цена 1 м кабеля при условии min закупки, грн
Кабель ВВГ-П 2х1.5 200 5.40
Кабель ВВГ-П 2х2.5 200 8.15
Кабель ВВГ-П 2х4 200 12.98
Кабель ВВГ-П 3х1.5 200 7.95
Кабель ВВГ-П 3х2.5 200 12.07
Кабель ВВГ-П 3х4 200 19.32
