Пролеты деревянных балок, их расчет и особенности монтажа.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных балок - более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности).

Видео

Деревяные пролеты
Ехўхэшх срыюъ яхехъе√єш
Звукоизоляция перекрытий в деревянном доме
Как рассчитать клееную деревянную балку перекрытия?
Как расчитать шаг деревянных балок?

Пролеты деревянных балок:

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных балок - более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, деревянные балки перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий - это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скрепленны металлозубчатыми пластинами.
Как расчитать необходимое сечение традиционной деревянной балки перекрытий?
Оптимальный пролет для деревянных балок - 2,5- 4 метра. Лучшее сечение для деревянной балки - прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.
Какие нагрузки перекрытия выдержит подвесные стропила?
При выборе расчета сечения балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.


Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длинн пролетов:
Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. - рекомендуется расчитывать именно на эту нагрузку
Клееная деревянная балка своими руками

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:
Таблица минимальных сечений деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Советы

Потолочные и декоративные балки из полиуретана

Декоративные балки из полиуретана по внешнему виду ничем не отличаются от балок из натурального дерева, а с точки зрения дизайнерских решений имеют ряд преимуществ:

Декоративные балки - намного легче деревянных, поэтому их проще монтировать на стенах и потолке;
Декоративные балки из полиуретана - внутри полые, что позволяет скрыть дефекты стен, потолков, различные трубы и внешнюю электропроводку;
Потолочные балки из полиуретана не требуют специальных знаний для их монтажа, все можно сделать своими руками;
Декоративные балки из полиуретана - влагостойкие, устойчивы к перепадам температур, пожаробезопасны, что позволяет при необходимости использовать их для оборудования подсветки.
Достаточно прикрепить несколько декоративных потолочных балок из полиуретана, закрыть места соединения декоративными ремнями под старинное кованое железо и в вашем интерьере появится дух романтики загородного дома.  Декоративные балки из полиуретана - это уютно, это стильно и, конечно, – модно..

Специальным образом прикрепленные декоративные балки из полиуретана помогут визуально «поднять» потолок либо «раздвинуть» стены, а чтобы ничем не ограничивать вашу фантазию, мы специально, кроме пяти оттенков под дерево, выпускаем и неокрашенные балки. Окрасьте их на свое усмотрение, ведь мы все немного художники..



Особенности конструкции.

Это– горизонтальные плиты. По своему месторасположению подразделяются на цокольные, мансардные, междуэтажные и чердачные. Перекрытия, совмещающие в себе и ограждающие, и несущие функции, называют междуэтажными, расположенные над верхним этажом – чердачными. К ним обычно крепятся детали потолка. Цокольные перекрытия являются границей между подвальными помещениями и жилой зоной. Мансардные могут выполнять функции чердачных перекрытий и применяются в двухэтажных или мансардных домах. Стоит отметить, что нагрузка на междуэтажные и цокольные перекрытия в два раза больше, нежели на чердачные.

В качестве материала традиционно используют железобетонные панели, реже – деревянные балки, ДСП, фанеру, гипсокартон. При выборе дерева, следует обратить внимание не его качественные и прочностные характеристики. Деревянные балки обязательно должны быть обработаны антисептиком, предотвращающим гниение. Независимо от типа и материала, перекрытия должны быть достаточно жесткими, не иметь прогиба, удовлетворять требованиям пожарной безопасности, а также обеспечивать достаточную тепло- и звукоизоляцию. Балки из дерева обеспечивают надежность межэтажных и чердачных перекрытий, и являются распределителем нагрузок между стенами дома. Поэтому наиболее оптимальным вариантом являются балки перекрытия из клееного бруса. В число преимуществ балок перекрытий из бруса входят их небольшой вес при высоких эксплуатационных характеристиках, наличие высоких звуко- и теплоизоляционных свойств, и возможность устанавливать балки из дерева независимо от температуры внешней среды.

Такими же свойствами наделены и стропильные системы из клееного бруса. Как уже упоминалось, перекрытия из бруса подразделяются на чердачные и межэтажные. Чердачные балки перекрытия отделяют холодный чердак от жилых теплых комнат, а следовательно, должны обладать высокими теплоизоляционными и звукоизоляционными свойствами. В этом смысле сложно найти материал, который бы справлялся с этими задачами лучше древесины, да еще и имел отличные несущие показатели. Но все-таки определенные затраты на дополнительную теплоизоляцию придется понести. Однако они несравненно ниже, чем для балок перекрытий из других материалов. Межэтажные балки из дерева отделяют друг от друга смежные этажи, температура на которых примерно равна. В этой связи межэтажные перекрытия из клееного бруса не требуют дополнительного утепления. Особого внимания заслуживают балки перекрытия из клееного бруса в ванных комнатах. Эти балки из дерева должны, кроме всего прочего, иметь и хорошую гидроизоляцию. Несмотря на то, что стропильные системы и балки перекрытия из бруса обладают хорошей сопротивляемостью к воздействию влаги, поскольку пропитываются антисептиками, но длительное воздействие воды на дерево все-таки нежелательно.

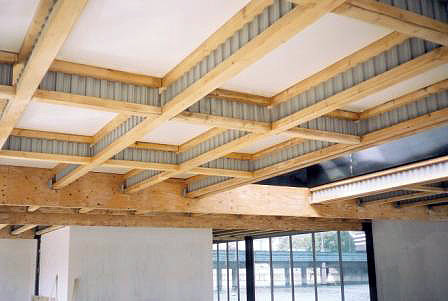

Балки перекрытия из клееного бруса (как и стропила деревянные, о которых речь пойдет ниже) должны выдерживать серьезную нагрузку. Кроме собственного веса, балки из дерева должны удерживать массу ограждающего заполнения и, естественно, эксплуатационную нагрузку. По этой причине к выбору балок перекрытий следует подходить с особой тщательностью. Стоит допустить просчет и не избежать прогибов. Это в особенности касается балок перекрытий из цельного дерева. Если потребитель останавливает свой выпор на перекрытиях из клееного бруса, то автоматически повышает надежность перекрытий и стропильных систем. Стандартный выбор сечения любой балки перекрытия из бруса должен составлять не меньше 1/16 части ширины пролета. Чтобы не заставлять заказчиков заниматься математическими изысками, существуют стандартные таблицы подбора балок из дерева (и стропил деревянных также). К примеру, если пролет комнаты составляет 3 метра, а нагрузка на один погонный метр равна 200 кг, то сечение балки перекрытия из клееного бруса должно быть не меньше 5х16 см. При длине пролета, допустим, в 6 метров и нагрузке в 350 кг на каждый метр, сечение балки перекрытия не может быть меньше 20х22 см. В ходе монтажа перекрытий из бруса и стропильных систем балки из дерева обязательно подвергаются пропитке антисептиками и антипиренами – веществами, предохраняющими деревянные конструкции от гниения и возгорания.

Балки из дерева обеспечивают надежность межэтажных и чердачных перекрытий, и являются распределителем нагрузок между стенами дома. Поэтому наиболее оптимальным вариантом являются балки перекрытия из клееного бруса. В число преимуществ балок перекрытий из бруса входят их небольшой вес при высоких эксплуатационных характеристиках, наличие высоких звуко- и теплоизоляционных свойств, и возможность устанавливать балки из дерева независимо от температуры внешней среды. Такими же свойствами наделены и стропильные системы из клееного бруса. Как уже упоминалось, перекрытия из бруса подразделяются на чердачные и межэтажные. Чердачные балки перекрытия отделяют холодный чердак от жилых теплых комнат, а следовательно, должны обладать высокими теплоизоляционными и звукоизоляционными свойствами.

В этом смысле сложно найти материал, который бы справлялся с этими задачами лучше древесины, да еще и имел отличные несущие показатели. Но все-таки определенные затраты на дополнительную теплоизоляцию придется понести. Однако они несравненно ниже, чем для балок перекрытий из других материалов. Межэтажные балки из дерева отделяют друг от друга смежные этажи, температура на которых примерно равна. В этой связи межэтажные перекрытия из клееного бруса не требуют дополнительного утепления. Особого внимания заслуживают балки перекрытия из клееного бруса в ванных комнатах. Эти балки из дерева должны, кроме всего прочего, иметь и хорошую гидроизоляцию. Несмотря на то, что стропильные системы и балки перекрытия из бруса обладают хорошей сопротивляемостью к воздействию влаги, поскольку пропитываются антисептиками, но длительное воздействие воды на дерево все-таки нежелательно. Балки перекрытия из клееного бруса (как и стропила деревянные, о которых речь пойдет ниже) должны выдерживать серьезную нагрузку. Кроме собственного веса, балки из дерева должны удерживать массу ограждающего заполнения и, естественно, эксплуатационную нагрузку. По этой причине к выбору балок перекрытий следует подходить с особой тщательностью. Стоит допустить просчет и не избежать прогибов. Это в особенности касается балок перекрытий из цельного дерева. Если потребитель останавливает свой выпор на перекрытиях из клееного бруса, то автоматически повышает надежность перекрытий и стропильных систем. Стандартный выбор сечения любой балки перекрытия из бруса должен составлять не меньше 1/16 части ширины пролета. Чтобы не заставлять заказчиков заниматься математическими изысками, существуют стандартные таблицы подбора балок из дерева (и стропил деревянных также). К примеру, если пролет комнаты составляет 3 метра, а нагрузка на один погонный метр равна 200 кг, то сечение балки перекрытия из клееного бруса должно быть не меньше 5х16 см. При длине пролета, допустим, в 6 метров и нагрузке в 350 кг на каждый метр, сечение балки перекрытия не может быть меньше 20х22 см. В ходе монтажа перекрытий из бруса и стропильных систем балки из дерева обязательно подвергаются пропитке антисептиками и антипиренами – веществами, предохраняющими деревянные конструкции от гниения и возгорания.

Своими руками

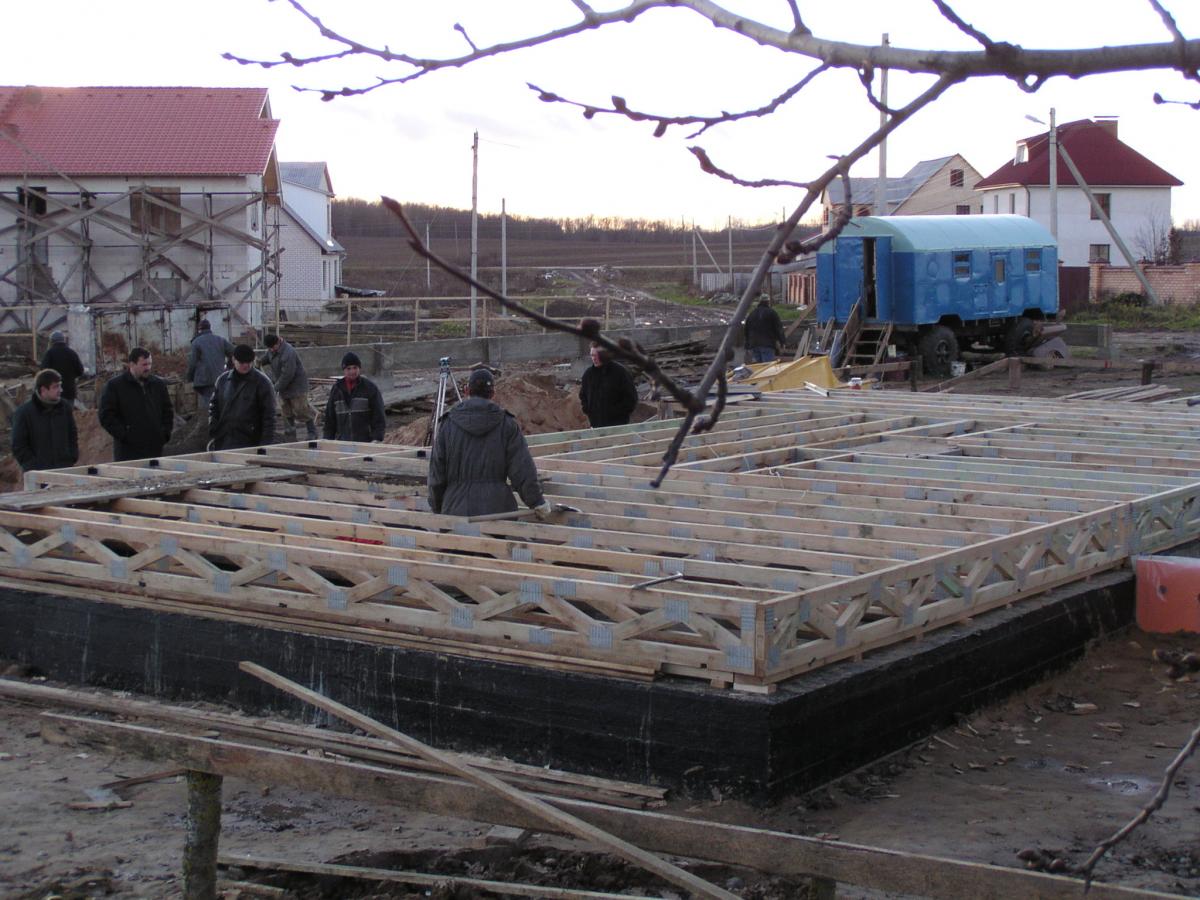

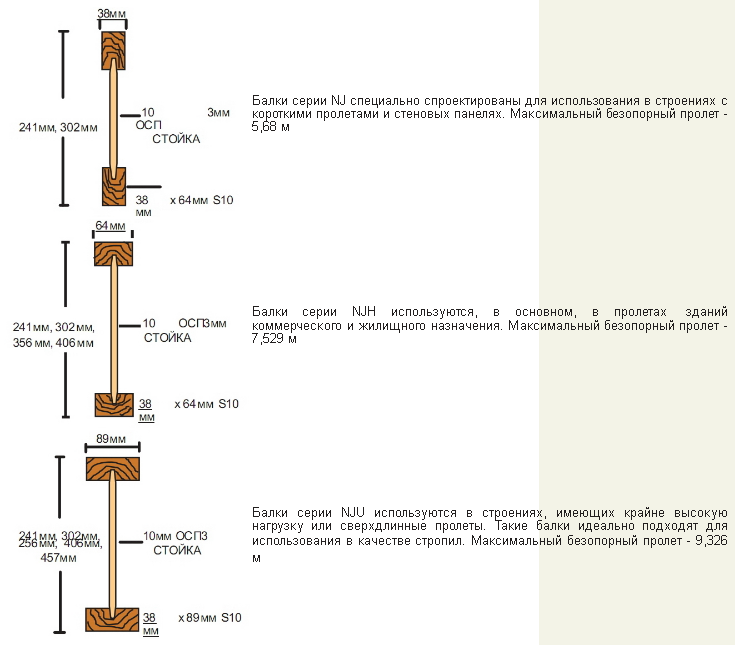

Деревянная двутавровая балка

Двутавровая деревянная балка, сравнительно новый вид продукции на российском строительном рынке. При сооружении, по методу каркасной технологии, перекрытий, полов и организации кровли, благодаря своим технологическим качествам, балка в виде латинской буквы I, всё чаще и чаще становится незаменимой.

При установке таких балок существенно сокращаются сроки монтажа и усиливается прочность строительной конструкции. При эксплуатации двутавровые балки не подвержены прогибу и гниению. Повышенная сопротивляемость несущим нагрузкам, использование при перекрытии длинных пролётов, относительно небольшой вес балки и экономное расходование древесины, делает применение двутавровой балки действительно необходимым способом строительства деревянных сооружений.

Состоит, такая балка в виде двутавра, из клееного бруса, заготовки из ориентированно-стружечной плита или фанеры и клея на водной основе. Заготовка, работающая, как ребро жесткости, вклеивается между двумя брусками с пазами.

Для изготовления двутавровой балки промышленным методом применяется несложное оборудование. Обязательно наличие специального фрезерного станка, гидравлического пресса и установки по нанесению клея.

Деревянная двутавровая балка своими руками изготовленная требует наличия плотницкого и столярного инструмента и организации стяжки брусков под давлением. Для изготовления такой балки, отрезается по необходимым размерам ОСП. В брусках прорезаются пазы в форме трапеции. ОСП вставляется в промазанные клеем пазы. И вся конструкция подвергается прессованию тем или иным способом. Вот, собственно, основной алгоритм, по которому в домашних условиях изготавливается деревянная двутавровая балка своими руками.

Умельцы, рискующие самостоятельно сделать такие балки приспосабливают фрезы к циркулярной пиле и довольно успешно вырезают нужные по размеру и форме пазы. Край ОСП, также обрабатывают в виде трапеции и аккуратно постукивая киянкой, загоняют заготовку в брус. Вместо гидравлического пресса применяют швеллеры с затяжными винтами, по аналогу со струбциной.

Какие применять бруски и какой высоты делать заготовку из ОСП, каждый мастер определяет по своим индивидуальным расчетам, в зависимости от предполагаемой нагрузки на балку.

Сделанная, промышленным способом или кустарно, деревянная двутавровая балка отлично справляется с нагрузками и имеет большой ряд преимуществ по сравнению с конструкциями из традиционных пиломатериалов.

Какие перекрытия нужно делать.

Перекрытия в бревенчатом доме характеризуются  простотой монтажа, возможностью переоснащения впоследствии и небольшим весом. Понятно, что все положительные характеристики  любого элемента, из которых состоят срубы домов, проявят себя только в том случае, если при строительстве будут соблюдены все правила.

Какие перекрытия нужно делать в срубы домов

Так, в случае монтажа перекрытий нужно помнить про тщательный отбор балок перекрытия для сруба дома. Высота балки должна быть равна 1/7 ширине пролета, тогда как ширина балки должна быть наполовину меньше ширины пролета. Если пропорции соблюдены не будут, то со временем вы можете столкнуться с перегибом конструкции и даже ее разрушением.

Известно, что вес межэтажного перекрытия составляет около 300 кг на 1 кв.м. А временные нагрузки могут достигать 200 кг. Поэтому, эксплуатационная нагрузка на деревянное межэтажное перекрытие состоит из суммы этих чисел. А вот расстояние между балками вычисляются отдельно, и оно зависит от несущей способности этой детали, суммарной нагрузи и длины пролета.

Межэтажные перекрытия обычно не утепляют, но чердачное перекрытие нуждается в утеплении в обязательном порядке. Звукоизоляцию делают для всех типов перекрытий, а вот перекрытие цоколя кроме звукоизоляции нуждается еще и в гидроизоляции.

Расчет.

Ни одно перекрытия дома не может обойтись без применения балок. Они могут быть различными: железобетонными и деревянными, сборными и уже готовыми. Но не зависимо от этого, для устойчивости всей конструкции важно провести правильный расчет балок перекрытия.

Инженерный расчет сводится к определению размеров и сечений по отношению к конкретному зданию. Зависеть данные характеристики будут от действующих на балки (лаги) нагрузок. Приведем некоторые примеры. Для чердачных, а также межэтажных перекрытий высота балок относительно их длины должна составлять не меньше 1/24. Если в этом качестве используется прямоугольный брус, то соотношение сторон его соответственно 7:5, а бревно для его изготовления должно иметь диаметр около 30 см. Но брус легко заменяется двумя досками, сечение их то же, что и бруса. Их обычно сбивают гвоздями. Можно укладывать и просто толстые доски, но их нужно поставить на ребро и укладывать более часто.

Для расчета сечения можно применить упрощенный метод. Нужно знать собственную массы балки и полную нагрузку на 1 м. Так, нагрузка на балки со щитовым накатом - 220 кг/м, на балки межэтажного перекрытия — около 150 кг/м, чердачного перекрытия — 75 кг/м. Для определения допускаемой нагрузки на 1 погонный метр сложите собственную массу перекрытий и временную нагрузку, умножьте полученное число на шаг балок. Затем вам понадобятся справочные таблицы, в которых можно найти величину допустимой нагрузки. После получения данных определяются с размерами балок. Также важно знать про деревянные перекрытия, в том числе и многопустотные.

Чаще использую лаги из сосны или ели. Они должны обязательно быть сухими, ведь от этого зависит прочность и прогибание их от нагрузок. Допускается уровень влажности не более 14%. Его можно достичь при правильном хранении в течение года.

Укладку лаг пола первого этажа проводят на часто поставленные столбики, а межэтажные и чердачные - с опорой на стены своими концами. Чтобы избежать их прогибания, следует вести их укладку на расстоянии около 1 м или даже ближе. Самым прочным на изгиб считается брус, соотношение сторон которого 7:5. А вот самые большие нагрузки выдерживает круглое бревно, однако оно на изгиб не так прочно.

Прогиб больше зависит от высоты балок, чем от ширины. Два скрепленные бруса выдержат нагрузку большую в два раза, чем они же, но уложенные рядом. В связи с этим, выгоднее увеличить высоту. Однако уменьшая ширину, помните о том, слишком тонкая балка будет прогибаться.

Таким образом, расчет балок перекрытия дело не такое сложное, как кажется на первый взгляд. Но к нему нужно подходить очень ответственно. Дабы ваше строение радовало вас долгие годы.

Монтаж потолочных балок бани видео
Обетонирование металлических балок
Оптимальный шаг декоративных потолочных балок
Перекрытие двутавровыми балками видео
Перекрытия больших пролетов в деревянном доме
Перекрытия по деревянным балкам расчет
Порядок расчета балок из цельной древесины
Характеристики

Перекрытие, его виды

Перекрытие - горизонтальная несущая конструкция, которую создают между двумя вертикальными помещениями, разделяя их по высоте. При этом верхняя часть перекрытия обычно выступает в качестве пола для верхнего помещения, а нижняя часть перекрытия - в качестве потолка для нижнего помещения.

Условно перекрытия можно разделить на:
Цокольные - конструкция, разделяющая между собой цокольный и первый этажи.
Междуэтажные - конструкция, расположенная между двумя этажами.
Мансардные - отделяет этаж от мансардного помещения.
Чердачные - отделяет этаж от чердака.

В качестве перекрытия может выступать горизонтально расположенная конструкция, выполненная из таких строительных материалов, как дерево, металл, бетон, железобетон, и отвечающая определенным инженерно-строительным требованиям. К таким требованиям обычно относят способность перекрытия выдерживать постоянные и временные нагрузки, т.е. обладать повышенной прочностью, а также обладать звуко, тепло и гидроизоляционными функциями.

Виды перекрытий и их технологические особенности

В зависимости от используемого материала перекрытия делятся на:
Деревянные
Железобетонные

Вышеперечисленные виды перекрытий могут использоваться в зависимости от их назначений и конструктивных особенностей зданий.

Деревянные перекрытия

Установка балок
Балочные или деревянные перекрытия часто используются при строительстве деревянных или традиционных частных домов. При этом балки перекрытия должны быть выполнены из лиственных или хвойных пород древесины.

Суть деревянных перекрытий проста. Берутся деревянные балки или клееная древесина со следующими размерами:
высотой 150-300 мм;
шириной 100-250 мм,

срезают концы под углом - 60-80о, обрабатывают антисептиком и просмаливают. После этого концы балок оборачивают рубероидом и укладывают в ниши глубиной от 150 мм, оставляя зазор в 30-50 мм между стеной и балкой. Образовавшийся зазор заполняют минеральной ватой.

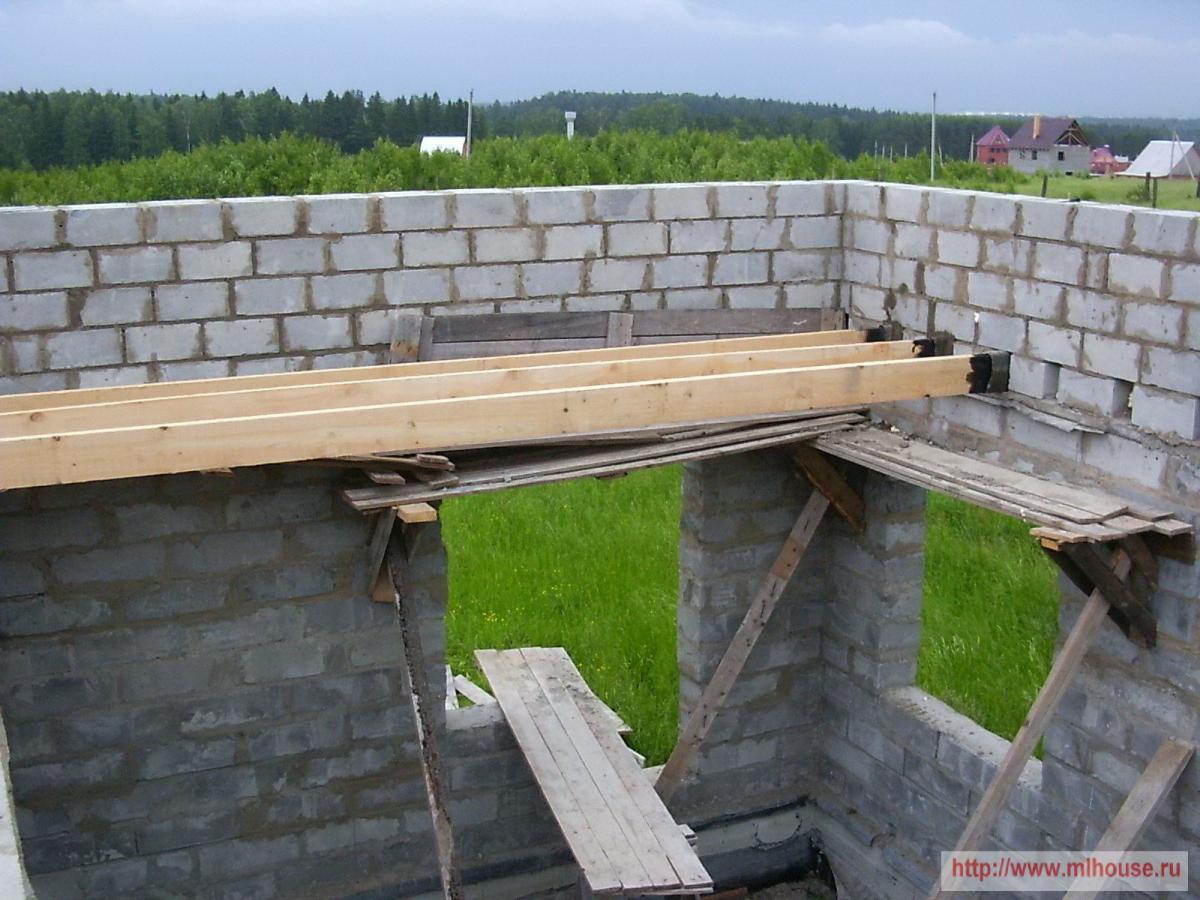

Следует помнить, что балки устанавливаются на несущие стены конструкции на расстоянии от 600 мм и до 1,5 м друг от друга.

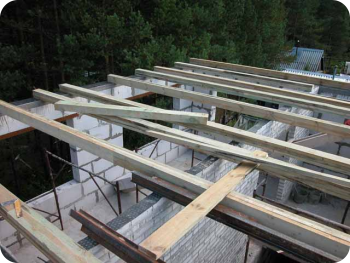

При монтаже, балки устанавливают, начиная с крайних, предварительно отступив минимум 50 мм от стен конструкции. Затем в оставшееся пространство равномерно устанавливаются промежуточные балки.

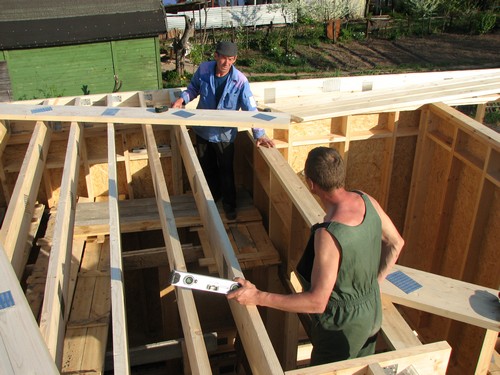

После распределения всех балок по поверхности, необходимо проверить их на горизонтальность расположения. Для выравнивания обычно применяют просмоленные доски необходимых толщин. Необходимо помнить при выравнивании, что все балки в горизонтальной плоскости должны быть на одном уровне.

Для создания дополнительной жесткости будущего перекрытия, балки можно укрепить с помощью специальных стальных анкеров, гвоздей и стальных пластин. Подобное в кирпичных домах делается крайне редко, поэтому не будем заострять на этом внимание. А вот в деревянных домах крепление балок происходит с помощью специальных соединительных скоб.

После подготовки основания перекрытия, можно переходить к его покрытию.

Монтаж деревянных перекрытий
В качестве настила для деревянных перекрытий обычно выступают строганные доски (25-45 мм толщиной), ОSB-панели или толстая фанера.

Монтаж происходит следующим образом. Сначала на балки приделывают черепные бруски с сечением 50х50 мм на которые настилают черновой пол*. Поверх чернового пола стелют последовательно слои паро и теплоизоляции, а уже после чистовой пол*. Такой метод используют когда монтируют цокольное перекрытие.

Монтаж междуэтажных перекрытий происходит несколько иначе. Крепятся черепные бруски, к которым снизу прикрепляют слой пароизоляции, а затем материал потолка для нижнего этажа. Далее, с внутренней стороны черепных брусков, между балками, укладывается шумо и теплоизоляционный материал. В роли такого материала может выступать минвата или керамзит.

После этого, поверх балок, укладывается еще один слой пароизоляции, а поверх него либо оструганные доски, либо плиты OSB или толстой фанеры.

В редких случаях, когда расстояние между балками большое, то прежде чем укладывать доски или плиты, перпендикулярно балкам сначала кладут лаги, располагая их ближе друг от друга, чем балки.

Монтаж мансардных и чердачных перекрытий примерно такой же, как и монтаж междуэтажных перекрытий. Во всех трех случаях толщина балки должна быть не менее 1/24 длины самой балки.

Поверхность пола, образовавшуюся в результате монтажа деревянного перекрытия, в зависимости от настилочного материала, покрывают финишным покрытием*. Если в качестве материала использовали оструганные доски, то оптимальным вариантом будет покрыть их лакокрасочными составами, а не укладывать поверх них что-либо.

Достоинства
Плюсами деревянного перекрытия являются:
Значительно небольшой вес деревянного перекрытия по сравнению с железобетонным, что снижает нагрузку на стены и фундамент конструкции здания.
Сравнительная простота и быстрота монтажа.
Монтаж деревянного перекрытия можно сделать своими силами.
Низкая стоимость такого перекрытия по сравнению с монолитным или железобетонным.

Недостатки
Существуют минусы деревянного перекрытия. К ним относятся:
Легкая воспламеняемость материала.
Регулярная обработка дерева перекрытия огнезащитными пропитками и лакокрасочными составами.
Зыбкость деревянных перекрытий.
Дерево нуждается в циркуляции воздуха.
Недолговечность.

Рекомендации
Делайте деревянные перекрытия там, где это необходимо, а не там, где Вам хочется.
Все деревянные элементы перекрытия должны располагаться от дымовых вентиляционных каналов на расстоянии минимум 250 мм.
Все дерево перекрытия необходимо обработать огне и биозащитными средствами.

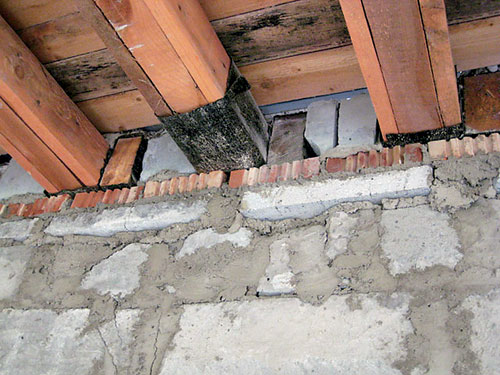

Балки в местах соприкосновения с кирпичом или бетоном необходимо обработать защитными составами и обернуть рубероидом.
Не делайте расстояние между балками более 1000 мм.
Не превышайте ширину между опорами балки более чем 6 м.

Железобетонные перекрытия

Железобетонные перекрытия - перекрытия, обладающие надежностью, долговечностью, а также хорошей прочностью и огнеупорностью. Наверное, самым существенным недостатком этого вида перекрытий является его большой вес.

Железобетонные перекрытия условно можно разделить на монолитные железобетонные и сборные железобетонные плиты.

Монолитные железобетонные перекрытия

Монолитные железобетонные перекрытия представляют собой перекрытия, в которых в качестве основания используют каркас из арматуры залитый бетонной смесью.

Армирование перекрытия
Армирование междуэтажных перекрытий начинается с того, что арматуру приваривают к выпущенным из армпояся концам арматуры или проволоки катанки диаметром не менее 10 мм. Конечно, лучше сразу рассчитать и выпустить концы арматуры диаметром от 14 мм. При этом концы арматуры выпускаются так, чтобы впоследствии привариваемая арматура по всей поверхности образовала сетку с ячейками 200х200 мм.

Приваренную арматуру связывают или приваривают между собой в местах соединения. В конечном результате должна образоваться сетка.

Диаметр используемой арматуры просчитывают исходя из расчетных нагрузок. Для этих целей есть специальные таблицы, по которым можно просчитать, какую арматуру необходимо применять для перекрытий с теми или иными параметрами. Однако, из личного опыта скажу, лучше перестраховаться и взять арматуру большего диаметра, чем необходимо. Ведь все сейчас существующие таблицы и строительные нормы трактуются исходя из материала, качество которых приравнивается к качеству Советского Союза. Но все должны понимать, что качество нынешних материалов далеко от идеалов.

Как говаривал мой дед: "Лучше перестраховаться и спать спокойно, чем сэкономить и плохо спать."

Так вот, заливая перекрытие с толщиной плиты до 150 мм, рекомендуется использовать арматуру диаметром не менее 14 мм, и с размерами ячейки сетки не более чем 200х200 мм. Если ширина пролета более 4,5 м, тогда арматуру лучше брать диаметром в 20 мм и более, а ячейки оставить такими же.

Еще один важный момент. Для армирования междуэтажных перекрытий желательно использовать цельные пруты арматуры. Если пролеты большие, тогда арматуру лучше сваривать между собой.

После того, как было выполнено армирование, можно приступать к монтажу опалубки.

Монтаж опалубки для перекрытия
Правильный монтаж опалубки - это залог качественного перекрытия.

Для опалубных работ можно использовать доски или щиты из досок, OSB-плиты или металлические листы. Доски, щиты или OSB-плиты лучше обернуть полиэтиленом и прикрепить его степлером, а металлические листы можно смазать маслом или отработкой. Это в дальнейшем обеспечит легкое отделение опалубки от бетона, и не даст материалу испортиться от влаги.

Подготовленную опалубку или материал для опалубки прикрепляем с помощью проволоки к арматурной сетке. Рекомендуется установка опалубки на всю поверхность заливаемого перекрытия.

На этом этапе стоит не забыть, что прикрепляемая опалубка должна быть подвешена на 30-50 мм ниже арматурного каркаса. Для этих целей между опалубкой и арматурой на расстоянии 1-1,2 м устанавливаются специальные фиксаторы или фрагменты кирпича одинаковых размеров. Эти фиксаторы необходимо устанавливать именно на пересечениях арматурных стержней.

Прикрепив всю опалубку и установив таким образом фиксаторы, проверяем, чтобы проволока была затянута хорошо, не давая провиса опалубки. Для подстраховки, установленную опалубку можно дополнительно подпереть снизу распорками. После данных действий можно переходить непосредственно к бетонированию перекрытия.

Бетонирование перекрытия
Для заливки перекрытия бетонной смесью необходимо сначала просчитать толщину будущего перекрытия. Согласно документации толщина плиты рассчитывается исходя из величины пролета, и берется в соотношении 1:30. Например, на ширину пролета размерами в 6 м, толщина перекрытия будет - 200 мм.

Толщину перекрытия можно определить, отмерив от опалубки кверху необходимые 200 мм, после чего с помощью водяного уровня сделать разметку по периметру стен, а затем выделить ее с помощью отбивки и синьки.

Определившись с толщиной и сделав нужную разметку, можно приступать к бетонированию. При этом весь процесс должен быть выполнен за один раз. Если за один раз забетонировать не получается, тогда в месте разрыва укладывается металлическая сетка из проволоки диаметром 2-3 мм с ячейкой 10х20 или 20х20 мм. Однако это крайний случай.

Во время укладки бетона, его нужно очень хорошо провибрировать, чтобы бетон заполнил все пустоты и улегся максимально плотно. От этого будет зависеть качество бетонируемого перекрытия.

Для вибрации можно использовать палку в виде черенка от лопаты, либо, по возможности специальные вибраторы. Для разравнивания бетона лучше использовать длинное правило, либо ровный, ошлифованный брус.

Залив таким образом всю поверхность перекрытия, оставляем ее на 28 суток до полного застывания и приобретения необходимой бетонной прочности. Можно, конечно снять опалубку и раньше, это зависит от температуры окружающей среды.

По истечении этого времени снимаем опалубку, убрав сначала опоры, а затем, перекусывая проволоку, снимаем опалубные щиты. Образовавшиеся неровности на нижней части перекрытия устраняются с помощью кирки.

Достоинства
Плюсами монолитного железобетонного перекрытия являются:
Возможность изготовить перекрытие различных форм и размеров.
Данные перекрытия обладают высокой несущей способностью.
У этих перекрытий отсутствуют прогибы, или в редких случаях они минимальные, незаметные для глаз.

Недостатки
Существуют минусы монолитного железобетонного перекрытия. К ним относятся:
Трудоемкость процесса.
Необходимый уход за перекрытием во время приобретения бетоном нужной проектной прочности.
Для заливки требуется минимум три человека.
Требуется специальный инвентарь, возможно и механизмы.
Высокая стоимость работ относительно деревянных перекрытий.
Необходимость покупать готовую бетонную смесь, либо приготавливать ее самому.

Рекомендации
Для армирования используйте арматуру не того диаметра, который Вам советуют, а на один - два размера толще.
Для связывания арматуры лучше применять специальную обвязочную проволоку.
В качестве опалубки лучше применять сбитые деревянные щиты толщиной от 25 мм, или металлические листы, которые снизу подпираются досками для более надежного крепления.
Деревянные части опалубки можно упаковать в полиэтиленовую пленку, а металлические - смазать маслом или отработкой. Это позволит не испортить строительный материал, да и проще будет отделить опалубку от раствора перекрытия.
Устанавливать опалубку лучше сразу на всю заливаемую поверхность.
Заливку перекрытия рекомендуется выполнить за один раз.
В жаркую погоду перекрытие необходимо поливать водой (не заливать) во избежание появления трещит, а в зимнее время - такому перекрытию необходим прогрев, а в бетонный раствор лучше добавить специальные противоморозные добавки.

Сборные железобетонные плиты

Заводские железобетонные плиты, пожалуй, самый распространенный строительный материал, используемый для перекрытии. Эти плиты имеют разные размеры и состоят из арматурного каркаса, сверху залитого бетоном. В большинстве случаев данные плиты пустотелые.

Суть монтажа перекрытий из ж/б плит сводится к нескольким пунктам:
Произвести замеры поверхности будущего перекрытия (длину и ширину).
Найти оптимальное решение по размерам плит, их расположению и количеству.
Найти компанию по производству, доставке и монтажу плит.
Заплатить за привезенный материал и монтаж изделия.

Вот собственно и все, что необходимо для монтажа перекрытия из заводских железобетонных плит.

Достоинства
Плюсы сборных железобетонных плит:
Высокие несущие способности плит, которые сразу после монтажа можно подвергать расчетным нагрузкам.
Данные перекрытия обладают высокой несущей способностью.
Отсутствие прогибов.
Высокая скорость монтажных работ.

Недостатки
Минусы сборного железобетонного перекрытия:
Необходимость наличия монолитного пояса в местах опирания плит на стены.
Невозможность монтажа своими силами.
Наличие квалифицированных монтажников.
Наличие специальной техники для доставки и монтажа плит.
Высокая себестоимость плит.
Денежные затраты на сами плиты, их доставку и монтаж.

Рекомендации
Делая перекрытие из заводских железобетонных плит посоветуйтесь с специалистами.
Укладывайте плиты перекрытия только на заранее созданный армпояс.
Не укладывайте ж/б плиты перекрытия на стены толщиной менее 200 мм.
Решив использовать сборные железобетонные плиты для перекрытия, найдите и обратитесь в компанию с толковыми специалистами.

Подводя итоги

Каждый вид перекрытия хорош для определенных конструкций. В ходе обзора выяснилось, что наиболее дешевыми и наименее трудоемкими по монтажу являются деревянные перекрытия. Однако такой вид перекрытий можно использовать не во всех видах сооружений, а только в деревянных строениях и традиционных частных домах. Перекрытие из дерева можно применять для любого из четырех видов перекрытий - цокольного, междуэтажного, мансардного и чердачного.

Монолитное железобетонное перекрытие можно использовать при строительстве строений практически любой конструкции, кроме деревянных сооружений. Такие перекрытия обходятся дороже, чем деревянные, требуют определенных материальных и физических затрат. Однако они более выносливые и имеют больше преимуществ, по сравнению с деревянными перекрытиями. В зависимости от вида сыпучих наполнителей в бетонной смеси, данное перекрытие может использоваться для всех видов перекрытий.

Сборные железобетонные плиты - самый простой, но самый дорогой вид перекрытия, который к тому же имеет ограничения по установке на некоторые виды конструкции (деревянные, с толщиной стен менее 200 мм). Устанавливаются в основном в качестве перекрытия между 0-м и 1-м этажом, а также между 1-м и 2-м этажами.

Цены / Заказать
Устройство перекрытий и пола Цена, руб
Устройство несущего наката по балкам с установкой черепных брусков («черный пол»), м² 210
Укладка лаг по балкам, м.п. 100
Устройство покрытий дощатых: из шпунтованной доски толщиной 40 мм, м² 300
Устройство сплошного настила из строганных досок, м² 200
Утепление перекрытий минераловатными матами насухо, м³ 600
Укладка ходовых досок (для чердачного перекрытия), м² 125
Устройство покрытий полов из ламината, м² 200
Устройство покрытий полов из фанеры, м² 180
Устройство проемов и лестниц Цена, руб
Установка блоков оконных в стенах деревянных, м² 1 000
Установка люков в перекрытиях площадью проема до 2 м², шт. 2 500
Установка блоков дверных в стенах деревянных, м² 1 500
Междуэтажная лестница из массива сосны с балясинами, финишной отделкой и установкой, п.г. 30 000
Устройство крылец временных, м² 1 000
Отделка Цена, руб
Обшивка стен: досками обшивки (вагонкой), м² 300
Подшивка потолков черновыми досками, м² 100
Подшивка потолков: имитацией бруса, м² 300
Подшивка потолков: досками обшивки (вагонкой), м² 300
Облицовка стен сайдингом, м² 255
Устройство плинтусов деревянных потолочных, м.п. 120
Устройство плинтусов деревянных по полу, м.п. 100
Установка наличников, м.п. 100
Установка решетчатого ограждения террасы, м² 1 450
Установка балясин (ограждение террас, балконов), шт. 250
Установка перил (ограждение террас, балконов), м.п. 300
Наружная окраска стен, м² 240
Внутренняя окраска стен, м² 150
Внутренняя окраска потолков, м² 240
Зашивка торцов наличниками, м² 100
Облицовка цоколя имитацией под натуральный камень, м² 200
Окраска полов, м² 240
Шлифовка стен, м² 100
Разное Цена, руб
Устройство лесов неинвентарных, м.п. 250
Сантехнические работы 50% от стоимости материалов
Электромонтажные работы 50% от стоимости материалов







Фирмы

Строительная компания «Модуль Древ»

Строительная компания «Модуль Древ» занимается производством клееного профилированного бруса и профилированного бруса камерной сушки из массива. Проектированием и строительством домов из бруса, бань, беседок. Мы производим брус из высококачественной древесины лесов Архангельской области (ель, сосна), отвечая всем строительным стандартам и гарантируем, как производитель, 100%-ное качество реализуемой продукции. Срок от начала составления проекта до окончания отделочных работ от 3 месяцев.

Помимо сборки нашими опытными мобильными бригадами, в любой точке, по согласованию с заказчиком, — мы можем осуществить шеф-монтаж. А так же предоставить комплект технической документации, которая позволит Вам оптимально упростить сборку дома.

При собственном производстве бруса, индивидуальному подходу к каждому клиенту, высококвалифицированные сотрудники строительной компании «Модуль Древ» могут предложить широкий ассортимент деревянных домов, от небольшого дачного домика до эксклюзивного коттеджа.

ООО «Модуль Древ» приглашает все заинтересованные организации к долгосрочному и взаимовыгодному сотрудничеству. Стабильное положение компании на рынке, в сочетании с опытом и высоким профессионализмом сотрудников позволяет реализовывать любые Ваши пожелания. Наши преимущества это:

выгодные цены;
гарантия высокого качества;
стабильность работы;
работа с заказчиками по всей стране.
Качество нашей продукции гораздо выше цены!

Опыт участия в выставках у нас небольшой, но мы, честно сказать, к этому и не стремимся, так как хороший товар в рекламе не нуждается. Наши клиенты находят нас или через сайт, или по информации полученной от своих знакомых, друзей, которые уже успели стать нашими заказчиками.

Приглашаем к сотрудничеству строительные компании

В настоящее время мы определяется с выбором строительных компаний которые будут представлять нашу компанию в различных регионах России и за рубежом. Производственные мощности позволяют нам выпускать ежемесячно 600 м³ готовой продукции, при необходимости мы можем в течении трех месяцев увеличить их вдвое.

Для любой серьёзной строительной компании, в настоящее время, дорог каждый клиент. И мы хотели бы, что бы наша продукция была тем весомым аргументом, после которого «сомневающиеся» клиенты примут решение только в Вашу пользу.
Возможно вы та компания, которая сможет представлять нас в вашем регионе. Мы ждем  вас в наших офисах и заявку на сотрудничество.

В случае положительного решения вы сможете приобрести права представлять нашу компанию с хорошим дисконтом от наших розничных цен.

Предлагаем работу в нашей строительной компании

На постоянной основе нам требуются плотники, столяры, отделочники. Мы предлагаем полную занятость, сдельно-премиальную оплату и возможные командировки. Претендентам предстоит пройти испытательный срок. Подробности узнавайте по телефонам  (8182) 66-31-10, (8182) 29-58-99.
Сайт: http://www.moduldrev.ru/

Статус:
Обработан
