Что представляет собой скрепер? Скрепера самоходные от забода МоАЗ и их техническое описание

Скреперы используют для разработки разнообразных грунтов I—III категорий от чернозёма до тяжёлых глин. Очень плотные грунты предварительно разрабатывают рыхлителями. Применение скреперов определяется дальностью возки грунта.


    Что такое скрепер?

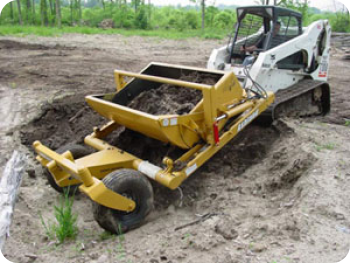

    Скрейпер, скрепер (англ. scraper, от scrape «скрести») — землеройно-транспортная машина, предназначенная для послойной (горизонтальными слоями) резки грунтов, транспортировки и отсыпки их в земляные сооружения слоями заданной толщины. Поскольку при движении по насыпи скреперы своими колёсами уплотняют отсыпанные слои грунта, их применение сокращает потребность в специальных грунтоуплотняющих машинах.

    Скреперы используют для разработки разнообразных грунтов I—III категорий от чернозёма до тяжёлых глин. Очень плотные грунты предварительно разрабатывают рыхлителями. Применение скреперов определяется дальностью возки грунта.

    Прицепные скреперы в агрегате с базовыми гусеничными тракторами используют при дальности транспортирования от 100 до 800 и максимально до 1000 м. Чем больше вместимость скрепера, чем быстроходнее его базовый трактор, тем на большей дальности транспортирования целесообразно применять агрегат. Однако уже при дальности транспортирования 1 км прицепные скреперы уступают в рентабельности автомобилям — самосвалам, загружаемым одноковшовыми экскаваторами. Если дальность транспортирования грунта менее 100 м, выгоднее применять более простые и дешёвые землеройные машины, такие как бульдозеры на базе гусеничных тракторов.

    Самоходные скреперы, агрегатируемые с базовыми, быстроходными колёсными тягачами, применяют в благоприятных условиях при дальности транспортирования от 300 до 3000 м и более. При дальности транспортирования более 3000 м по бездорожью скреперы рентабельнее самосвалов, загружаемых экскаватором.[источник не указан 835 дней]

    По типу ходовой части базовой машины различают скреперы на гусеничном и колёсном ходу. По способу загрузки ковша грунтом различают скреперы с загрузкой движущим усилием, то есть тягой базовой машины и тягача (в случае применения последнего) и скреперы с принудительной загрузкой скребковым элеватором, установленным на самом скрепере.

    Характеристики скреперов

        габариты: длина — до 17 300 мм, ширина — до 4500 мм, высота — до 4300 мм
        масса — до 115 т
        мощность двигателя — более 470 кВт
        вместимость ковша — до 25 т
        база скрепера — 8000 мм
        размер шин — 37,5 — 99
        грузоподъемность — до 45 т
        расстояние перемещения горной массы — до 5000 м
        глубина резания — до 0,4 м
        ширина резания — до 3,9 м
        колея колёс: передних — до 2900 мм, задних — до 2900 мм
        дорожный просвет — до 750 мм

    Применение скреперов

        послойная разработка грунта
        транспортировка грунта
        отсыпка грунта
        разравнивание грунта
        уплотнение грунта

    Рабочие инструменты скреперов

        ковш
        механизмы управления ковшом и заслонкой
        ходовое оборудование

    Классификация скреперов

    по геометрической ёмкости ковша
        скреперы малой вместимости (до 3 м³)
        скреперы средней вместимости (от 3 до 10 м³)
        скреперы большой вместимости (более 10 м³)

    по способу агрегатирования с тягачом
        прицепные скреперы (агрегатируются с гусеничными тракторами)
        полуприцепные скреперы (агрегатируются с колёсными одноосными тракторами)

    по способу загрузки ковша
        скреперы, загружающиеся за счет тягового усилия базовой машины
        скреперы, загружающиеся принудительно
        скреперы, загружающиеся посредством скребкового элеватора

    по способу выгрузки породы из ковша
        скреперы со свободной (самосвальной) выгрузкой (опрокидывание ковша вперед или назад)
        скреперы с полупринудительной выгрузкой (опрокидывание днища и задней стенки вперед)
        скреперы с принудительной выгрузкой (выдвигание задней стенки вперед)

    по конструкции ковша
        скреперы с одностворчатым ковшом
        скреперы с двустворчатым ковшом
        скреперы с грейферным ковшом
        скреперы с телескопическим ковшом

    по числу колёсных осей
        скреперы одноосные
        скреперы двухосные
        скреперы трехосные

    Производители скреперов
        Caterpillar
        МоАЗ — Могилёвский автомобильный завод


    Могилевский автомобильный завод им. С.М Кирова и его продукция

    Могилевский автомобильный завод им. С.М Кирова - является крупнейшим предприятием в СНГ и ближнего зарубежья по выпуску автомобильной техники, предназначенной для строительства дорог, плотин, карьерных работ, подземных разработок рудных материалов и строительства туннелей и мостов.

    Основными видами выпускаемой продукции заводом являются:

        самоходные скреперы;
        фронтальные погрузчики;
        подземные автопоезда;
        автобетоносмесители;
        каток самоходный.

    На базе основных узлов выпускается целое семейство унифицированных машин:

        аэродромный тягач;
        трайлеры для перевозки крупногабаритных грузов;
        специальная техника для подземных работ;
        специальные шасси для оборудования виброустановкой и оборудования крана;
        минипогрузчик с большой гаммой навесного оборудования;
        автомобиль-мусоровоз;
        электрокар;
        автобульдозер.

    Международный сертификат качества вручен Могилевскому автомобильному заводу. Столь высокой оценки удостоена мощная техника, которая здесь выпускается.

    Это - подземные автопоезда для горнорудной промышленности, автосамосвалы, скреперы, бульдозеры и иные машины для строительно-дорожной, коммунальной и других отраслей народного хозяйства. Автозавод стал пятым в Могилеве предприятием, получившим сертификат качества. Ранее этой чести были удостоены текстильные предприятия "Моготекс", заводы "Могилевлифтмаш", "Могилевтрансмаш" и "Техноприбор".


    Характеристики

    Скрепера от МоАЗа

    Самоходный скрепер МоАЗ-60071

    Характеристика

    Вместимость ковша     куб.м
    - геометрическая     10,0±0,5
    - номинальная с "шапкой"     14,0±0,5
    Грузоподъемность     кг     22000
    Снаряженная масса самоходного скрепера     кг     30000
    Полная масса самоходного скрепера     кг     52000
    Распределение снаряженной массы скрепера самоходного на дорогу:     кг
    - через передний мост     20100
    - через заднюю ось     9900
    Распределение полной массы самоходного скрепера на дорогу:     кг
    - через передний мост     27600
    - через заднюю ось     24400
    Скорость самоходного скрепера:     Км/ч
    - транспортная, снаряженного     50±10
    - рабочая (не более)     5,5
    Глубина резания (не менее)     мм     300
    Ширина резания (не менее)     мм     2920
    Толщина слоя отсыпки (не менее)     мм     450
    Максимальная ширина полосы разворота (не более)     мм     11000
    Дорожный просвет при полной нагрузке:     мм
    - под стремянками рессор моста тягача (не менее)     450
    - под ножами скрепера (не менее)     460
    Наименьший радиус поворота в обе стороны:     м
    - по колее внешнего колеса тягача     8,2
    - по крайней выступающей точке тягача     9,2
    Угол складывания тягача относительно продольной оси скрепера в каждую сторону, град, не более         85
    Наибольший преодолеваемый угол подъема с полной нагрузкой на сухом и твердом грунте:

    Самоходный скрепер МоАЗ-6014

    Скрепер предназначен для послойной разработки грунтов 1 и II категорий и разрыхленных грунтов III и IV категорий, их транспортировки и отсыпки слоя заданной толщины в возводимые сооружения или отвалы.

    Для увеличения производительности набор грунта скрепером производится с помощью трактора-толкача или бульдозера. Применение скреперов целесообразно для быстрого выполнения нулевого цикла земляных работ и передачи площадей для дальнейших строительных работ. Скрепера в комплекте, с хранения или небольшим пробегом до 500км. Полный пакет документов. Предпродажная обкатка и настройка. Производим поставку и ремонт двигателей, заключаем долгосрочные договора на поставку скреперов. Отгрузка в любой регион России. Под заказ.

    Характеристики скрепера:

    Грузоподъемность- 16 000кг,
    масса снаряженного скрепера- 20 000кг,
    вместимость ковша- 12м3,
    тип двигателя- ЯМЗ-238АМ2,
    максимальная мощность двигателя- 165,4кВт,
    ширина резания- 2820 мм.

    Скрепер МоАЗ-546П (одноосный тягач)

    В 1969 году конструкция одноосного тягача подвергается существенной модернизации — машина получает зависимую рессорную подвеску колес (что улучшило условия работы водителя, повысило транспортные скорости и производительность машины), четырехтактный дизельный двигатель ЯМЗ-238А мощностью 215 л.с. МоАЗ-546 мог буксировать прицеп-землевоз Д-504А грузоподъемностью 20000 кг. Снаряженная масса машины по сравнению с МАЗ-529Е возросла (с 9200 до 10000 кг), но наибольшая скорость осталась неизменной.

    Конструкторы МоАЗа
    В июне 1989 года был осуществлен переход на выпуск одноосного автотягача МоАЗ-6442, оснащённого более совершенным дизельным двигателем ЯМЗ-238АМ (ЯМЗ-238АМ2) мощностью 165 кВт (225 л.с.). Максимальный крутящий момент двигателя — 0,825 кНм при 1500 об/мин. Сцепление двухдисковое с пневмоусилением механизма выключения. Коробка передач механическая, 4+1. Дополнительная коробка механическая, двухступенчатая. Ведущий мост состоит из главной и двух колесных передач. Подвеска — рессорная с гидравлическими амортизаторами двухстороннего действия. Рулевое правление — с гидравлическим приводом и механической обратной связью. Тормоза — колодочные, с пневматическим приводом. ССУ — двухшарнирное по горизонтали, с максимальной вертикальной нагрузкой 8000 кг. Угол поворота одноосного модуля относительно продольной оси машины до 85° в каждую сторону. Размерность шин осталась прежней — 21,00-28".

    МоАЗ-6442 используется как базовый тягач для самоходного скрепера с пассивным способом загрузки ковша МоАЗ-6014 грузоподъемностью 16 т, дорожного катка МоАЗ-6442-9890, специальной платформы для перевозки крупногабаритных грузов МоАЗ-6999. В 2002 году 8 скреперов МоАЗ-6014 были отгружены в Ирак.

    Характеристики тягача     МоАЗ-6442

    Колесная формула     2x2
    Число мест в кабине     1
    Длина, мм     4695
    Ширина, мм     3050
    Высота, мм     3355
    Колея, мм     2370
    Дорожный просвет, мм     350
    Снаряженная масса, кг     10500
    Вес буксируемого прицепа, кг     26000
    Двигатель (тип)     ЯМЗ-238АМ2 (Д, V8)
    Рабочий обьем двигателя, см³     14860
    Мощность двигателя, л.с.     225

    Характеристики скреперов                                                             МАЗ-529И-Д357М               МоАЗ-6014
    Длина, мм                                                                                                    10500                               11215
    Ширина, мм                                                                                                 3245
    Высота, мм                                                                                                   3300                                3355
    Колея тягача/скрепера, мм                                                                    2300 / 2150                        2370 / 2180
    Дорожный просвет тягача/под ножами скрепера, мм                          530 / 500                            350 / 450
    Угол поворота тягача в каждую сторону, град                                           90                                       85
    Радиус поворота по крайней выступающей точке, м                                8,0                                      8,6
    Максимальная толщина слоя отсыпки, м                                                    н/д                                    0,45
    Ширина резания, м                                                                                        н/д                                    2,82
    Грузоподъемность, кг                                                                                    н/д                                   16000
    Масса снаряженного тягача/скрепера, кг                                              н/д / 19000                     9500 / 20000
    Масса скрепера самоходного полная, кг                                                   34000                              36000
    Объем ковша, м³:
    - геометрический                                                                                           8,3
    - номинальный                                                                                               н/д                                  11,5
    Двигатель (тип)                                                                                     ЯАЗ-206К (Д, I6)     ЯМЗ-283АМ2 (Д, V8)
    Рабочий обьём двигателя, см³                                                                     6970                              14860
    Максимальная мощность двигателя, л.с                                                     205                                 225
    Максимальная скорость снаряженного скрепера, км/ч                              40                                   44
    Расход топлива на 100 км, л                                                                         120                                 н/д
    Глубина преодолевания брода с твердым дном, м                                      н/д                                0,9
    Наибольший преодолеваемый угол подъема с полной                              н/д                                8°30'
    нагрузкой на сухом и твердом грунте
