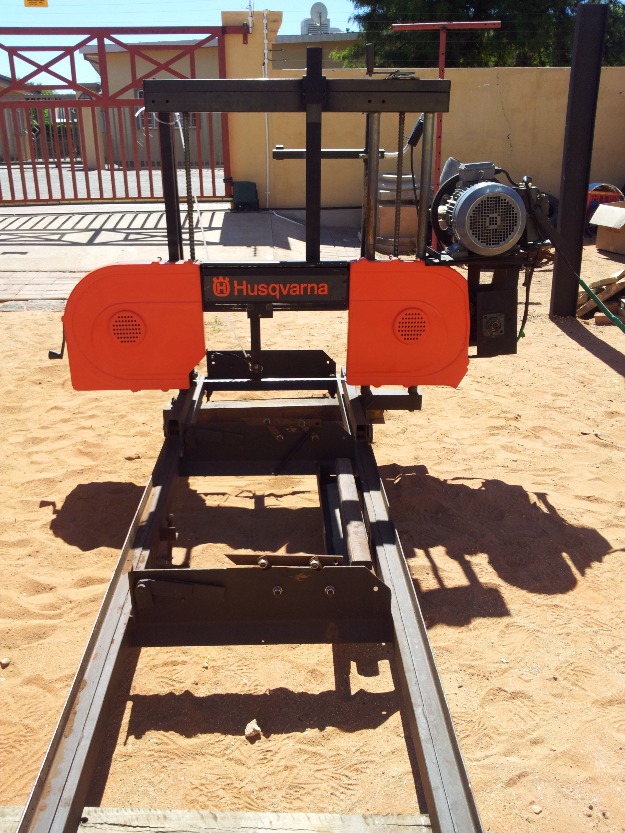

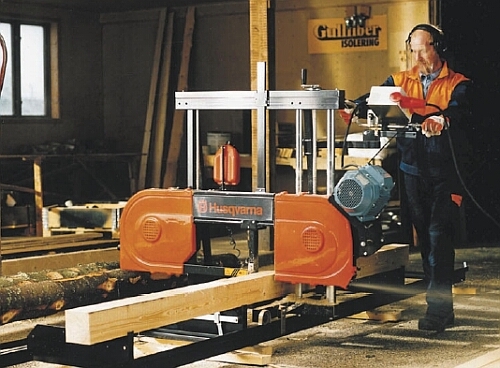

Пилорама Хускварна - один из лидеров на рынке деревообрабатывающего оборудования.

Пилорама обслуживаемая одним человеком с бензиновым двигателем устанавливается снаружи. Должно быть достаточно места для раскладки леса и распиленных заготовок. Положите секции рельсов одну за другой на поперечных деревянных балках, расположенных под каждой полкой для бревен, под дополнительными поперечными балками около удлинений между секциями.

Видео

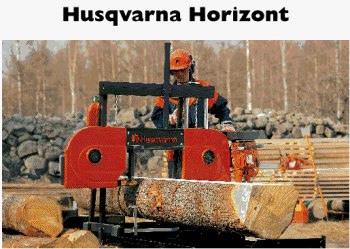

Пилорама ленточная хускварна горизонт
Ленточная пилорама хускварна
Ленточная пилорама husqvarna
Пилорама ленточная хускварна
Husqvarna пилорама

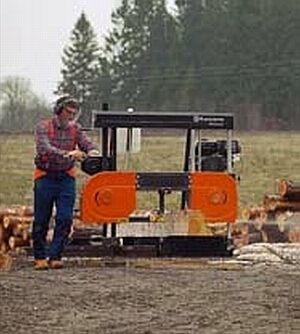

Хускварна производит пилорамы для небольших объемов работы. Пилорама может считаться переносной, так как при ее размере и весе она может быть погружена на прицеп легкового автомобиля и перевезена к месту работы. Режущий механизм пилорамы установлен на тележку, передвигающуюся по рельсам на подшипниках. Оператору не приходиться передвигать бревно вдоль рельс, поднимать же его надо на минимальную высоту. Пилорама режет древесину лентой, благодаря этому получается тонкий качественный разрез. Длина досок или бруса ограничивается только числом удлинительных рельсов, которые к ней приобретены.

Характеристики:

Двигатель — модифицированная пила Хускварна 394. В конструкции изменена ручка газа: она вынесена в сторону, чтобы удобнее было управлять пилой.

 Производительность — около 3 кубических метров в смену (8 часов, обрезная доска 25 мм).

 Максимальный диаметр бревна 60 см. Максимальная ширина пиления 50 см

 Длина бревна — по числу рельс. В стандартную поставку входит два комплекта рельс длиной по 3 метра. Всегда можно заказать любое количество дополнительных рельсов длиной 3 метра, если в этом есть необходимость.

 Пилорама позволяет точно настроить толщину доски от фанеры толщиной 3 мм и больше. Высота ленты при резке настраивается вращающейся ручкой, один поворот которой изменяет высоту на 5 мм.

 При пилении смоляных пород древесина смачивается жидкостью из специального бачка. В качестве моющей жидкости можно использовать жидкость для мытья посуды.

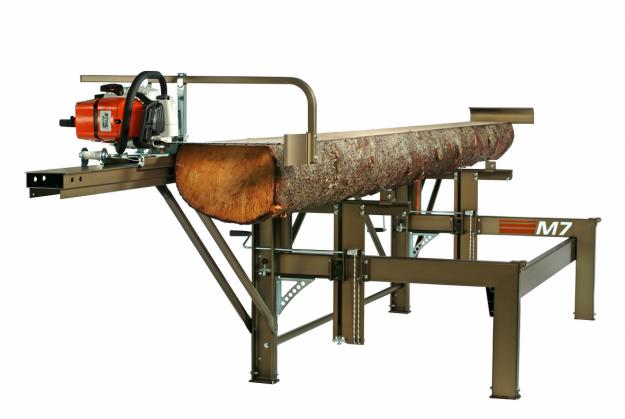

Если вы ограничены в средствах на покупку новой, вы всегда можете купить бу пилораму. Или сделать самодельную ленточную пилораму. Например, пилораму из бензопилы.

Читайте подробнее о преимуществах электрической пилорамы Иркутска


ПРЕДПИСАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

Персонал

Для персонала, пользующегося пилорамой обслуживаемой одним человеком, действительно следующее:
1. Должен прочитать и понять содержание данной инструкции.
2. Не должен быть под воздействием алкоголя, медицинских препаратов или уставши.
3. При работе не в дневное время, должно быть хорошее освещение.
4. Не должен быть несовершеннолетним.
5. Рекомендуется использовать защиту от замыкания на землю

 Безопасность при использовании

Перед и во время использования, оператор должен выполнять следующие меры предосторожности:
1. Проверьте, чтобы все устройства безопасности и щиты были на месте и без повреждений.
2. Проверьте, чтобы топливо не было разлито рядом с баком или на землю.
3. Следите за тем, чтобы в зоне риска пилорамы обслуживаемой одним человеком не было посторонних.
4. Стопоры и устройства замыкания для фиксирования бревна, должны быть использованы согласно предписанию.
 5. Отрегулируйте управление ленты так, чтобы оно было как можно ближе к бревну.
 6. Отрегулируйте шкалу и проверьте, чтобы лента пилы шла свободно над короткой и длинной опорой бревна около красных отметок на шкале.



Советы

Меры безопасности при обращении с топливом

ПРЕДУПРЕЖДЕНИЕ! Используемое в пилораме обслуживаемой одним человеком топливо обладает следующими опасными характеристиками:
1. Жидкость, ее испарения и выхлопные газы ядовиты.
2. Могут вызывать раздражение кожи.
3. Очень огнеопасен.
 При заправке абсолютно запрещено следующее:
• Курить.
• Разводить огонь или ставить вблизи горячие предметы.
• Оставлять двигатель работающим.

Бензин
Пользуйтесь высококачественным этилированным или неэтилированным бензином для двигателей. Рекомендуемое октановое число - 90. Если использовать бензин с октановым числом ниже 90, могут иметь место детонации. Это приводит к увеличению температуры двигателя, что в свою очередь может привести к выводу его из строя.

Заправка
1. Содержите в чистоте место вокруг крышки топливного и масляного баков.
2. Открывайте крышку топливного бака медленно, чтобы вышло возможное избыточное давление.
3. После заправки плотно затяните крышку топливного бака. Регулярно промывайте топливный бак. Топливный фильтр следует менять по крайней мере один раз в год. Загрязнение баков может привести к сбоям в работе.

Установка

Место установки

Пилорама обслуживаемая одним человеком с бензиновым двигателем устанавливается снаружи. Должно быть достаточно места для раскладки леса и распиленных заготовок.
Рельсы Положите секции рельсов одну за другой на поперечных деревянных балках, расположенных под каждой полкой для бревен, под дополнительными поперечными балками около удлинений между секциями.
Продолжайте следующим образом:
1. Смонтируйте регулируемые ножки с возможностью изменения положения под каждой полкой для бревен, 16 шт. При помощи регулируемых ножек и основания рельсов, отрегулируйте секции рельсов, пока они не образуют прямую линию и пока рельсы не будут лежать на каждой поперечной балке.
2. Соедините слегка секции рельсов при помощи удлиняющих частей, болтов М12 и гаек.
3. Выполните точную регулировку и затяните все болты. Затяните болтовое соединение с усилием в 5-10 Нм.
4. Смонтируйте стопор на концах рельсов , и открываемый стопор, подъемник для бревен и замок бревна .
5. Нагрузите рельсы над каждой поперечной балкой и проверьте, чтобы рельсы не двигались.

Монтаж тележки пилы
Колесная секция монтируется в упаковке, где демонтированы боковые стороны.
1. Поверните рукоятку регулировки высоты , чтобы направляющие  вышли за упаковку.
2. Смонтируйте колесный узел  на направляющих .
3. Смонтируйте штагу балансира
4. Смонтируйте слегка штатив  в креплении и направляющей.

Установка тележки пилы ПРЕДУПРЕЖДЕНИЕ!
Тележка пилы тяжелая. Для установки необходимо два человека. Пользуйтесь всегда сапогами со стальным носком. ОБРАТИТЕ ВНИМАНИЕ! Не отпускайте тележку для пиления на рельсы или на другую твердую поверхность слишком резко. Это повредит подшипники тележки пилы. Не ставьте тележку прямо на землю, чтобы грязь и ненужный мусор не попали на колеса тележки пилы.

1. Тележку должны поднимать два человека, по одному с каждой стороны. Держите тележку следующим образом: Правая сторона: за рукоятку натяжения ленты и под защитным колпаком колеса ленты. Левая сторона: за ручку  на консоли двигателя.
2. Поднимите и установите тележку пилы, чтобы выемка в ее колесе была над соответствующим рельсом. Осторожно отпустите вниз тележку пилы над рельсами.
3. Пила для пользования одним человеком с узлом колес и ручкой для простого обращения с тележкой пилы. Колесная приставка вводится в стальную конструкцию около колеса тележки пилы на левой стороне. Ручка крепится в колесной нише на правой стороне пилорамы. При помощи колесной приставки и ручки, пилорама может быть перемещена и установлена на рельсы одним человеком. Установите тележку на рельсы и отрегулируйте ее, выполнив следующие моменты: !

Регулировка тележки пилы
Тележка пилы регулируется на рельсах за счет смонтированного нижнего направляющего колеса и щита рельсов. В задачу нижних направляющих подшипников входит не допускать опрокидывания тележки пилы, и чтобы содержать рельсы и колеса тележки пилы в чистоте от грязи и прочего мусора. На тележке пилы должны быть смонтированы: • Два нижних направляющих колеса • Четыре щита рельс.
Монтаж выполняется следующим образом:
1. Установите крепление направляющего колеса на место при помощи винта. Держите щуп, толщиной в 0,2 мм между подшипником и рельсом.
2. Прижмите подшипник к рельсу и затяните винт крепления подшипника. Усилие для затягивания: 40-50 Нм. Затем уберите щуп.
3. Выполните приведенные выше пункты 1-2 на остальных направляющих колесах.
4. Наложите четыре щита рельс на соответствующие колеса.
5. Отрегулируйте и закрутите штатив  и управление.

Характеристики
Двигатель   394XP
Объём цилиндра см. куб. 93,6
Максимальная мощность кВт/л.с. 5,2/7,1
Диаметр цилиндра 56 мм мм 56
Ход поршня 38 мм мм 38
Холостые обороты об/мин 2400
Максимальные обороты при обкатке об/мин 12300
Максимальные обороты об/мин 12960
Объём топливного бака л 2,5
Бензин   не менее 90
Расход топлива г/кВт час 500
Объем бака моющей жидкости л 2,5
Вес тележки и бензинового двигателя кг 96
Вес секции рельс кг 51
Уровень шума dB 95.4
Уровень вибрации на левой/правой рукоятке: м/с2 2.4/2.7
Дополнительная секция длиной 3 метра   5310195-01
Заточной станок для заточки лент   5310194-86
Разводные клещи   5310195-74
Режущая лента (комплект 5 штук)   5310194-85
Барабан сцепления   5310195-60
Муфта сцепления   5310195-59
Шнур стартера   5012015-03
Свеча зажигания Champion RCJ7Y 5032351-08
Карбюратор Walbro WJ 71 503 28 12-19
Магнето   503 63 98-01
Гибкий вал   5310194-14
Тросик газа   5038039-01
Тросик тормоза   5310195-47
Приводной ремень   5310192-63
Масло для двухтактного двигателя 1 литр 531 00 50-73
Пластиковые втулки механизма подъёма   5310191-39
Эбонитовые вставки успокоителя ленты   5310192-42
Скребок ленточных колес   5310194-16


Лента пилы

ПРЕДУПРЕЖДЕНИЕ! Пользуйтесь защитными перчатками, когда работаете с лентой пилы! При поставке новой ленты пилы, она свернута и обладает большим механическим напряжением. Осторожно распакуйте ленту так, чтобы она не расправилась и не травмировала людей! Пользуйтесь только лентой пилы с номером для заказа 531 01 94-65.
Смонтируйте ленту пилы следующим образом:
1. Снимите щит над лентой пилы. Щит зафиксирован тремя резиновыми стропами, верхней, нижней и средней.
2. Поворачивайте рукоятку болтов натяжения ленты против часовой стрелки, чтобы расстояние между колесами ленты было максимально малым.
3. Открутите ручку , опустите щит ленты  и наложите ленту зубьями наружу. Следите за тем, чтобы лента пилы вошла в передвижное управление лентой  и в неподвижную опору ленты .
4. Освободите натяжение ленты, открутив натяжной ролик на ремень от двигателя.
5. Натяните ленту пилы рукояткой , пока пружинящие шайбы не будут правильно сжаты. Проверните колесо ленты на несколько оборотов рукой, чтобы лента пилы была отцентрирована на колесах пилы. ОБРАТИТЕ ВНИМАНИЕ! Важно, чтобы лента пилы не была натянута настолько, чтобы шайбы были полностью сжаты. Шайбы обладают некоторой пружинящей возможностью принимать варианты в натяжении ленты. Неправильное натяжение ленты (чрезмерно большое или чрезмерно малое) означает, что лента пилы подвержена риску свободного перемещения и высвобождения с колес ленты.
6. Натяните ремень, потянув за рукоятку, чтобы натяжной ролик натянул приводной ремень. Замкните в неподвижное положение. Правильно отрегулированный ремень должно быть возможно двигать пальцем примерно на 0,5 см.
7. Отрегулируйте блоки управления ленты, открутив винты 1 и 2 . Отрегулируйте блоки с обоих отверстий так, чтобы они прилегали к ленте.
8. Откройте щит ленты .
9. Наложите щит над колесами ленты и зафиксируйте резиновыми петлями. Следите за тем, чтобы ключи безопасности вошли в пазы.

Запуск холодного бензинового двигателя

Холодный двигатель запускается так:
1. Откройте бензиновый краник .
2. Установите контакт остановки в положении запуска .
3. Активируйте подсос.

ОБРАТИТЕ ВНИМАНИЕ! Не вытягивайте полностью шнур и не выпускайте ручки стартера при полностью вытянутом шнуре. Это портит блок стартера.

4. Потяните медленно за стартовую ручку , пока не почувствуете сопротивление (стартовых захваты вступают в действие). Затем проделайте быстрые и сильные рывки.
5. Когда двигатель будет запущен, возвратите подсос в исходное положение Остановка бензинового двигателя Двигатель останавливается переводом контакта остановки  в положение остановки. Закройте бензиновый краник . Запуск прогретого бензинового двигателя Теплый двигатель запускается таким же образом, что и холодный двигатель, но со следующим исключением: Теплый двигатель не нуждается в подсосе. Инструкции по запуску имеются также в Инструкции двигателя. Запуск и остановка ленты пилы Лента запускается и останавливается скобой управления  на ручке управления  пилорамы. Потянув стартовую скобу к рукоятке управления включается сцепление и лента пилы запускается. При отпускании скобы управления, лента пилы затормаживается и останавливается.

Неисправности асинхронного двигателя.

Неисправность Причина Способ устранения
Двигатель не запускается, не вращается и не издает шума. 1. Не включается магнитный пускатель.

2. К двигателю не подходят все три или подходят только две фазы питающего напряжения.

3. Вышла из строя обмотка статора.

1. Проверить напряжение на питающих проводах, включая выход магнитного пускателя.

2. Проверить, нет ли обрыва в в обмотке статора. При обнаружении неисправности заменить статор или двигатель целиком.

Двигатель не отключается. Не отключается магнитный пускатель или другой пусковой аппарат. Измерить напряжение на питающих проводах, включая выход магнитного пускателя.
Двигатель не вращается и ненормально гудит. 1. Подходят только две фазы питающего напряжения.

2. Обгорел зажим в коробке двигателя.

1. Проверить напряжение на питающих проводах, включая выход магнитного пускателя.
2. Разобрать, почистить и снова собрать зажим или сделать отдельное соединение, которое необходимо заизолировать.
Двигатель не вращается. Вышел из строя подшипник. Заменить подшипник.
Двигатель работает неустойчиво. Магнитный пускатель включается неустойчиво и искрит. Устранить неисправность в цепи катушки магнитного пускателя или в его магнитной системе.
Двигатель запускается и останавливается. Слабое нажатие контактов магнитного пускателя. Устранить неисправность в цепи катушки магнитного пускателя или в его магнитной системе.
Двигатель не развивает нормальных оборотов и нагревается. 1. Двигатель работает с перегрузкой.

2. Вышел из строя подшипник.

1. Устранить перегрузку двигателя.

2. Заменить подшипник.

Двигатель гудит и не развивает номинального момента. Витковое замыкание одной фазы в обмотке статора, межфазное замыкание в обмотках статора. Найти место повреждения обмотки и устранить замыкание, в случае необходимости, перемотать поврежденную часть обмотки.
Равномерный перегрев всего электродвигателя.

Неисправен вентилятор. Снять защитный кожух и отремонтировать вентилятор.
Сильный нагрев подшибников 1. Неправильно установлены подшибники.
2. Плохое состояние масла.
3. Подшибники износились.
1. Отремонтировать с устранением неполадок.
2. Долить или заменить масло.
3. Заменить подшибники.
Выход из строя двигателя, полное или частичное обугливание изоляции обмотки. Большой, выше номинального ток в обмотке двигателя появляется из-за длительной перегрузки механизма, его заклинивания, при несимметрии напряжения в питающих проводах, при аварийных режимах. Заменить двигатель.



Хускварна пилорама
Переносные пилорамы
Ленточная пилорама хускварна
Пилорама хускварна
Ленточные пилорамы хускварна
Пилорама переносная
Своими руками

Уход

Описанный в этом разделе уход, включает действия, которые могут выполняться пользователем. При обнаружении неисправности, которая не может быть устранена согласно данной инструкции, обращайтесь в ближайшую авторизованную сервисную мастерскую.
Ежедневное обслуживание
1. Проверьте затяжку гаек и болтов и подтяните в случае необходимости.
2. Устройство регулировки по высоте: Прочистите оба винта и направляющие. Отрегулируйте натяжение ленты пилы. Проверьте, чтобы работала система чистки ленты пилы. Чистка работает при постоянной подачи жидкости для истки.
5. Прочистите направляющие ленты вокруг от опилок.
6. Проверьте, чтобы все защитные приспособления были целы и работали. Проверьте:
• Устройства запуска/остановки
• Электрические контакты
• Щит ленты пилы
• Предохранительный выключатель щита ленты
• Стопор рельса
• Щит рельса
• Щит ремня
• Электрические кабели и электрические соединения
7. При необходимости осуществите затачивание и разводку пилы. При пилении заготовок с нормальным присутствием песка и твердости, указанные действия должны быть произведены примерно после 1 часа пиления (время для регулировки, обращения с заготовками и т.д. включено).
