Станки для заточки цепей Oregon: описание, технические параметры, стоимость.

Компания Oregon выпускает серию заточных станков для цепей. В первую очередь, это Oregon 519789 - надежный станок для частой заточки цепей в значительных объемах

Видео

Станок для заточки цепей Oregon 519789
Станок орегон
Станок для заточки цепей Oregon 519789
Станок заточной Oregon 519789
Станок для заточки цепей Oregon 519789
Станок Oregon 519789

Oregon 519789

Если Вам необходим хороший станок для заточки цепей бензо и электро пил рекомендуем ознакомиться с продукцией представленной на этой странице. Заточка и разводка ленточных пил это важный процесс, который может значительно продлить срок службы инструмента.

Мы специалисты в области заточки инструмента и нашим клиентам рады предложить только лучшие образцы заточных станков. Это заточные станки мировых лидиров с превосходным качеством.

Лучшим решением для заточки цепей является применение заточных станков OREGON. Хотя можно обойтись и кругами для заточки ленточных пил.

Компания Oregon выпускает серию заточных станков для цепей. В первую очередь, это Oregon 519789 - надежный станок для частой заточки цепей в значительных объемах.
 Для облегчения и ускорения процесса заточки цепей компания Oregon предлагает усовершенствованные модели Oregon 106360 с автопневматическими тисками и модель Oregon 106540 с управляющей гидравликой.
 Для владельцев цепных пил и ремонтных мастерских предлагается настольный министанок Oregon 106550.
 А для заточки цепей в лесу предлагается заточной станок для бензопил монтируемый на шине пилы Oregon 108340 (108341).

Профессиональный заточной станок Oregon 519789 - надежный станок, обладающий качеством и функциями, необходимыми для частой заточки цепей в значительных объемах. Отличное решение для заточных мастерских и предприятий. Эта модель является усовершенствованным вариантом станка Oregon 32653 A (снятого с производства), так популярного у заточников. Видео заточки ленточных пил представлено на нашей странице.

Основные отличия Oregon 519789 от предыдущей модели Oregon 32653A:

1. Переработан блок тисков. Зажим и поворот тисков стал легче. Протяжка цепи так же легче.
 2. Появилась возможность передвижения тисков в поперечном направлении. Теперь при уменьшении размера круга тиски можно сдвинуть, тем самым не будет упора хода маятника об защитный чехол.
 3. Появилась возможность точной установки нижнего угла 10 градусов.
 4. Появился стопор движения маятника ( для крепления маятника при шарошке)
 5. Улучшилась эргономика станка и удобство его эксплуатации.

Читайте подробнее понятную инструкцию по ремонту бензопил.

Заточный станок OREGON 519789 предназначен для заточки пильных цепей инструментов. Он оснащен электрическим двигателем мощностью 214 Вт. В комплект входят три абразивных диска различной толщины. Их диметр составляет 145 мм. Скорость вращения дисков достигает 2800 об/мин на холостом ходу. Заточка цепей производится под тремя углами: 10о, 40о, 90о. Станок позволяет подтачивать так же ограничитель цепи.

Технические характеристики заточного станка для пильных цепей OREGON 519789

Мощность: 214 Вт;
Обороты: 0-2800 об/мин;
Диаметр абразивного камня: 145 мм;
Глубина пропила затачиваемой цепи: 1,1-2 мм;
Шаг затачиваемой цепи: 1/4"-3/4";
Верхний угол реза: 0-40о;
Средний угол реза: 40о-90о;
Нижний угол реза: 10о;
Вес нетто: 6 кг.

Описание заточного станка для пильных цепей OREGON 519789

Заточный станок OREGON 519789 – это усовершенствованная модель станка Oregon 32653 A. Он предназначен для обработки пильных цепей различных инструментов. Кроме того, он позволяет подтачивать ограничители цепей. Инструмент рассчитан на частое и интенсивное использование. Поэтому его используют в специализированных мастерских. В инструменте усовершенствована система тисков. Их можно перемещать в поперечном направлении. Выполнить зажим, поворот, протяжку цепи стало легче и проще. Так же появился стопор движения маятника при работе с шарошкой. Станок выполняет заточку всех типов цепей. Глубина их пропила должна составлять от 1,1 до 2 мм. Шаг обрабатываемой цепи должен располагаться в диапазоне от 1/4 до 3/4". Заточка цепей производится под тремя углами: нижним, средним и верхним. Максимальные показатели для них составляют 10о, 40о, 90о соответственно. Станок комплектуется тремя абразивными камнями разной толщины. Их диаметр составляет 145 мм. Абразивные камни оснащаются прозрачным защитным кожухом. Это позволяет контролировать процесс заточки. Помимо этого в комплектацию входят шарошка и шестигранник. Станок можно закрепить на верстаке или стене. Между заточным диском и двигателем установлена лампочка. Это значительно улучшает видимость рабочей зоны. Купить станок OREGON 519789 заточной (для пильных цепей) Вы можете прямо сейчас в нашем интернет-магазине «220 Вольт». У нас Вы всегда найдёте любой необходимый Вам бытовой и профессиональный электроинструмент, а наши менеджеры помогут Вам выбрать из широчайшего ассортимента наиболее подходящую Вам модель и требующуюся оснастку к ней.

Цена: 14 529 руб

Советы

Когда приходит время точить бензопилу?

Кстати, дожидаться того момента, когда инструмент перестанет пилить и потом только приступать к затачиванию, нельзя. Существуют признаки, по которым можно заранее определить, что пора доставать напильник (это – основной инструмент, которым пользуются для ухода за зубьями цепных пил).

Итак, если при распилке дров вы заметили, что прилагаете больше усилий, чем обычно, то, скорее всего, пила затуплена. Индикатором плохого состояния зубьев является и качество стружки. В идеале она должна быть крупной, примерно одинаковой по размеру. Темная мелкая стружка с примесью пыли и тонких щепок говорит о том, что цепь нуждается в заточке. В среднем, заточка цепей для бензопил, находящихся в бытовом использовании, происходит 1-2 раза в месяц. Инструмент профессиональных лесорубов, занимающихся валкой леса, нужно острить чаще – примерно раз в день.

Особенности строения зубьев пильной цепи
Зубья бензопилы имеют сложную форму, поэтому их заточка может оказаться непростым делом. Каждый зубец имеет две режущие кромки – вертикальную боковую и горизонтальную верхнюю, скошенную под углом. Каждое режущее звено оснащено также ограничителем глубины, от которого зависит толщина стружки и производительность работ. Расстояние по высоте между передней кромкой спинки зуба и верхней поверхностью ограничителя называется расстоянием ограничителя глубины. В среднем оно составляет 0,5-0,8 мм. Так как после каждой очередной заточки режущих кромок это расстояние уменьшается, необходимо регулярно точить и ограничитель глубины. Делать это нужно примерно через каждые 5-10 заточек.

Строение режущего звена цепи бензопилы
Перед началом работы с бензопилой необходимо обязательно проверить остроту цепи, ведь чем раньше затупившиеся лезвия будут заточены, тем меньше металла при этом придется снимать. Соответственно будет увеличен срок службы пилы. Конечно, точить цепь до бесконечности нельзя – существует предел, который выбит на зубцах в виде черточек. За пределы этих линий стачивать металл нельзя – цепь не будет нормально работать. Как правило, это происходит через 10-15 заточек.

Как правильно заточить цепь бензопилы вручную
Оптимальное приспособление для заточки цепей для бензопил – это напильник. Так как внутренняя поверхность зуба по форме близка к окружности, то для этих целей применяют круглый напильник. Для того, чтобы сточить ограничитель глубины, необходим другой напильник – плоский. Подбирать необходимый инструмент разрозненно не стоит – в продаже имеются готовые наборы, подходящие для цепей с различными производственными характеристиками. Один из наиболее распространенных комплектов состоит из круглого напильника для режущих лезвий, плоского напильника для ограничителя глубины и шаблона для обеспечения правильных  параметров заточки.

Набор для заточки цепи: круглый напильник, плоский напильник и индивидуальный шаблон
Для затачивания режущих зубьев шаблон накладывается так, чтобы они попали в его прорези. Далее остается только подвести круглый напильник под режущую кромку и сделать несколько движений параллельно боковым граням шаблона. Движения нужно производить только в одну сторону, причем одинаковое количество для каждого зубца, чтобы стачивание всех элементов цепи было равномерным.

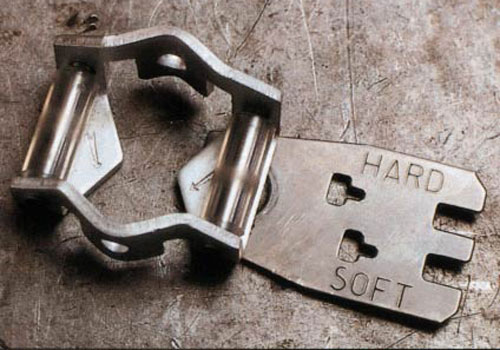

При необходимости увеличить расстояние ограничителя глубины, на него также накладывается шаблон. То, что попадает в прорезь, подлежит стачиванию плоским напильником.

Стачивают ту часть ограничителя, которая попадает в прорезь шаблона

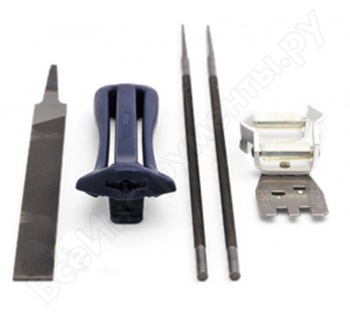

Другой популярный набор для заточки цепи бензопилы состоит из круглого напильника, вставленного в державку, плоского напильника и шаблона-калибра для стачивания ограничителя. Державка – это металлическая пластина с гравировкой из прямых линий, которые помогают правильно определить углы заточки бензопил.

Популярный набор для заточки пил: плоский напильник, калибр и круглый напильник в державке
При затачивании пилы, напильник с державкой устанавливается на зубец в соответствии с ориентировочными линиями. Пластина при этом опирается на ограничитель и верхнюю часть зуба, а напильник оказывается под режущей кромкой.

Заточка цепей бензопил с помощью напильника в державке
Заточку цепей с помощью напильника в державке можно произвести самостоятельно и к тому же, достаточно быстро
Для контроля высоты ограничителя глубины в этом наборе используется калибр – небольшая пластина с прорезью. Его одевают на режущий зубец и стачивают ту часть ограничителя, которая выглядывает из-под поверхности калибра.

Как заточить цепь бензопилы на станках
Иногда, когда цепь бензопилы сильно изношена и заточить ее вручную сложно, решить проблему могут специальные станки – ручные или автоматические. Такие приспособления используются в сервис-центрах или мастерских по ремонту инструмента, но вы также можете его приобрести в личное пользование. Тогда вопрос о том, где заточить цепь бензопилы, потеряет для вас актуальность – эту работу вы сможете проделывать (причем, в больших объемах) у себя дома.

Ручные станки бывают стационарными или мобильными. Последние обладают малым весом и при затачивании цепи одеваются непосредственно на шину. Эти станки позволяют зафиксировать движения напильника под определенным углом и исключить вероятность даже минимального отклонения от заданного курса.

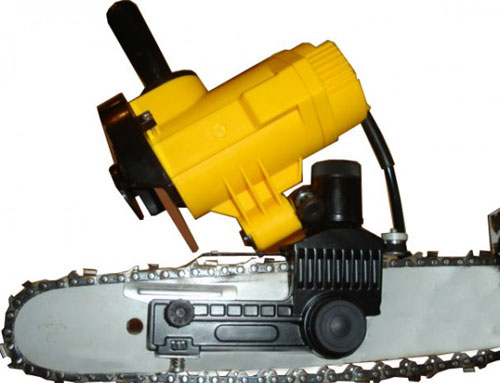

Мобильный ручной станок позволит заточить пилу непосредственно на месте работ

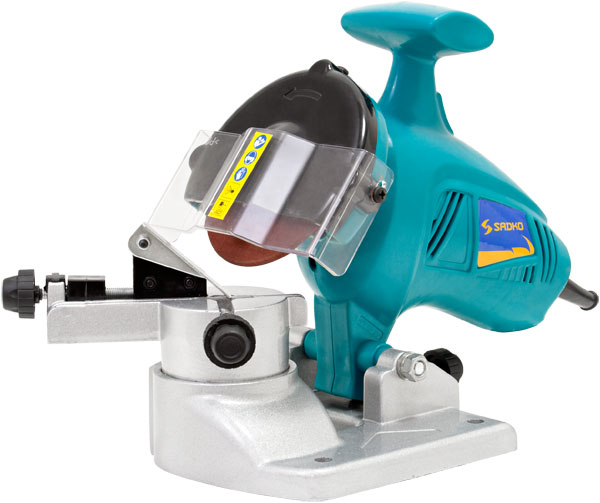

Более сложными устройствами являются электрические станки, которые требует стационарной установки. В этом случае заточка производится при помощи специальных дисков. Любой автоматический станок для заточки цепей  характеризуется эффективной системой настройки, с помощью которой цепь устанавливается под нужным углом. При этом диск подводится к зубцу так, как это необходимо. Существуют станки, в которых при опускании диска на зубец автоматически происходит зажим тисков.

Автоматический станок для заточки цепей
Автоматический станок для заточки цепей достаточно дорогой вариант, но очень эффективный
Однако автоматические станки для заточки цепи даже профессионалами используются редко, чаще всего применяются круглые и плоские напильники.



Система Oregon Power Sharp.

Система Power Sharp -- революция в заточке цепей.

Заточка пильной цепи – сложный и трудоемкий процесс. Компания Oregon® серьезно подошла к решению вопроса заточки и разработала уникальную систему, позволяющую точить цепь очень быстро, а главное, точно и без особых усилий.

Инновационная разработка, включающая в себя пильную шину, цепь, а также уникальное устройство для заточки цепи получила название Power Sharp®. Инновационность системы заключается в том, что для заточки цепи не требуется ее демонтаж с шины. Для того чтобы заточить Вашу цепь необходимо выполнить три простых действия:

1. Установить заточной набор на пильную шину системы Power Sharp®,
2. Включить пилу на полную скорость,
3. Прочно упереть прибор, установленный на конец шины в какую-либо стену, бревно или пень.

И вот, буквально через 3-5 секунд Ваша цепь аккуратно и равномерно заточена.
Система Power Sharp® -- революция в заточке цепей.

Комплектация.

1. Шина 35 см. - 1 шт.

2. Заточное устройство - 1 шт.

3. Цепь - 1 шт.

4. Камень точильный  - 1 шт.

Подходит для бензиновых пил "STIHL"





Характеристики

Виды станков для пильных цепей



Заточные станки служат абсолютно той же цели, что и напильники.
Однако, к их помощи обычно прибегают при сильном износе цепи или при больших объемах таких работ.
В «профильных» мастерских и сервис - центрах станки данного типа отнюдь не редкость.

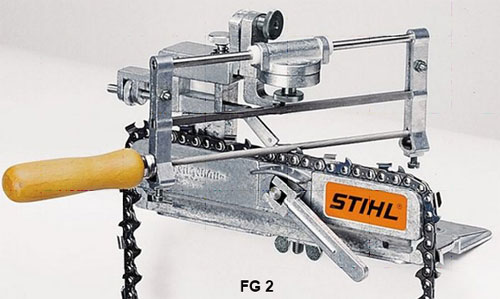

Ручные станки приспособлены под установку непосредственно на направляющую шину.
В принципе их основное сходство – обеспечить движению напильника нужное направление и исключить даже вероятность отклонения.
Они выполняют ту же роль, что и калибры, однако их точность на порядок выше.
Электрические станки требуют стационарного рабочего места, но и обслуживают по высшему уровню.
Например, заточной станок марки Oregon 32653A подходит к любым цепям любого производителя, а главное – установить точильный диск соответствующего размера.
С помощью специальных шкал диск и затачиваемую цепь устанавливают под нужным углом.
Существует несколько модификаций данного станка. Так, например, модель Oregon 106540 отличает гидросистема, которая обеспечивает автоматический зажим тисков при опускании диска на зуб цепи и в процессе заточки каждого зуба.
Для работы станка 106360 требуется источник сжатого воздуха на 6–8 бар, но зато производительность у него гораздо выше.
Также на сегодняшний день выпускаются электрические станки для заточки любых цепей.
При наличии дополнительного оборудования станок подойдет для обслуживания режущих систем самых разных устройств – мотоножниц, кусторезов, мотокос.
Заклепочные и расклепочные станки.
Из-за одного или даже нескольких поврежденных звеньев выбрасывать всю цепь нелогично, так как можно заменить разбитые элементы.
Вот здесь то и пригодятся заклепочные и расклепочные станки с расходным материалом в виде заклепок соответствующего диаметра.
Их применяют не только при ремонте – причина тому тот факт, что пильные цепи продают как в готовом виде, так и «на метры», из бухт.



Другие модели.

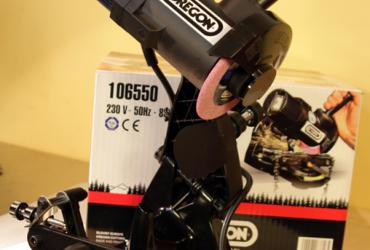

ЗАТОЧНОЙ СТАНОК OREGON 106550

НАЗНАЧЕНИЕ

Полупрофессиональный заточной станок Oregon 106550 - простой и недорогой станок для заточки цепей с шагом от 1/4 до 1/2 дюйма.

Этот высококачественный заточной станок обеспечивает высокую точность заточки и идеально подходит для владельцев цепных пил и небольших ремонтных мастерских.

В отличии от полноразмерных настольных станков для заточки цепей  Oregon 106550 имеет небольшие размеры и не требует много места.

Возможности станка:
- Выполняет заточку всех типов цепей  с шагом от 1/4 дюйма до 1/2 дюйма.
- Позволяет затачивать цепи под двумя углами (верхний угол реза 0-40 градусов, угол реза постоянный 55 градуса)
-  Очень прост в работе и обслуживании.

Комплектация станка:
- Станок Oregon 106550  - 1 шт.
- Защитный кожух - 1 шт.
- Шарошка - 1 шт.
- Шаблон - 1 шт.
- Камни абразивные :
105x3,2x22,3 мм - 1 шт.
105х4,7х22,3 мм - 1 шт.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Однофазное переменное напряжение 230В, 50Гц,
Мощность 85 Вт.
Вес станка без упаковки 2 кг.

ЦЕНА: 10 000 рублей

Приспособление OREGON 23736A

Приспособление для заточки цепей пил OREGON 23736A предназначено для обслуживания бензиновых и электрических цепных пил. Инструмент относится к ручному типу. Он оборудуется плоским и круглым напильниками. Они не входят в комплект. Станок поставляется в собранном виде.

Технические характеристики приспособления для заточки цепей пил OREGON 23736A

Назначение: для цепей пил;
Тип цепи: 1/4"-0,325"-3/8"-0,404"-1/2";
Вес нетто: 0,57 кг.

Описание приспособления для заточки цепей пил OREGON 23736A

Приспособление для заточки цепей пил OREGON 23736A – это небольшой ручной инструмент. Он предназначен для обработки пильных цепей электрических и бензиновых пил. В отличие от напильника такой инструмент обеспечивает более качественную и точную заточку. Приспособление для заточки цепей бензопил OREGON 23736A устанавливается прямо на направляющей шины инструмента. Снимать цепь для заточки не нужно. Инструмент закрепляется с обеих сторон при помощи надежных винтов. При необходимости угол заточки можно изменить. Для этого на корпусе инструмента есть градусная разметка углов. Пильный элемент удобно фиксировать в нужном положении. Этому способствует удобная рукоятка. Для проведения работ необходимы круглый и плоский напильники. Они не входят в комплект. Поскольку для каждого типа цепи необходим свой комплект точильных устройств. Для контроля износа и общего состояния необходимо проверять детали цепи. Это можно делать до или после обработки напильником. При использовании станка соблюдайте технику безопасности. Всегда надевайте перчатки и защитные очки при работе с пильными цепями. Работайте в хорошо освещенном и чистом месте, на ровной поверхности. Изучите руководство пользователя цепной пилы, прежде чем приступить к работам по заточке. Купить приспособление OREGON 23736A для заточки цепей пил Вы можете прямо сейчас в нашем интернет-магазине «220 Вольт». У нас Вы всегда найдёте любой необходимый Вам бытовой и профессиональный электроинструмент, а наши менеджеры помогут Вам выбрать из широчайшего ассортимента наиболее подходящую Вам модель и требующуюся оснастку к ней.

Цена: ​716 руб


Заточной станок орегон для ленточных пил
Заточной станок Oregon 519789
Заточной станок орегон 519789
Заточной станок Oregon 519789
Заточка цепей орегон
Заточной станок Oregon 519789
Точило для цепей Oregon 106360
Своими руками

Как самому заточить цепь?

Важность поддержания цепи бензопилы в остром состоянии сложно переоценить. Тупая цепь ведет к резкому снижению эффективности пиления, уводу от прямолинейного хода пилы, повышению нагрузки на двигатель вплоть по его перегрева. В то же время за состоянием цепи легко следить по стружке – чем она мельче, тем тупее цепь. Профессионалы при работе с пилой подправляют ее заточку каждые 1-2 часа.
Заточка пильных цепей требует определенной квалификации, поэтому доверять заточку первому попавшемуся мастеру не стоит.
В то же время заточить цепь бензопилы каждому под силу своими руками. Для этого существуют специальные приспособления и станки, также можно воспользоваться обычным цилиндрическим напильником. Размер напильника берется в точном соответствии с параметрами цепи:
•    для цепей размерностью 1,3 мм; 3/8 берется напильник диаметром 4 мм;
•    1,6 мм; 3/8 – напильник 5,2 мм;
•    0,325мм и высотой зуба 1,3мм; 1,5 мм, 1,6 мм – напильники соответственно 3,8 мм; 4,2 мм; 4,8 мм
Первые две размерности встречаются на пилах Stihl, последняя – Husqvarna. Также потребуется обычный плоский напильник для стачивания ограничителей цепи. Хорошо, если у начинающего точильщика будет планка-державка для фиксации зуба цепи.
Многие используют тиски, зажимая в них шину пилы. Другому удобнее работать «на руках».
Каждый зуб состоит из режущей поверхности и ограничителя. Разница в их высоте – это глубина, на которую вгрызается режущая кромка в дерево. Оптимальной разностью считается 0,5 – 0,8 мм.
Первым делом затачиваются режущие зубья. Напильник при этом проводится только по направлению к острию зуба, а не туда-сюда! При использовании тисков обычно затачивают с одной стороны все нечетные зубья, затем с другой стороны четные.
После этой процедуры выполняем стачивание зуба ограничителя. Для этой работы используется щаблон, показывающий, какая лишняя высоты ограничителя имеется. Для этой работы используется плоский напильник.
