Устройство ленточной пилорамы: особенности, технические характеристики, фото, видео. Ленточные пилорамы Tehnika Auce и их особенности

Ленточная пилорама имеет достаточно сложное устройство. Пилорама предназначена для распиловки и оцилиндровки бревен.

Видео

Устройство ленточной пилорамы
Устройство пилорамы
Ленточная пилорама
Устройство пилорамы р 63
Устройство ленточной пилорамы
Устройство ленточной пилорамы

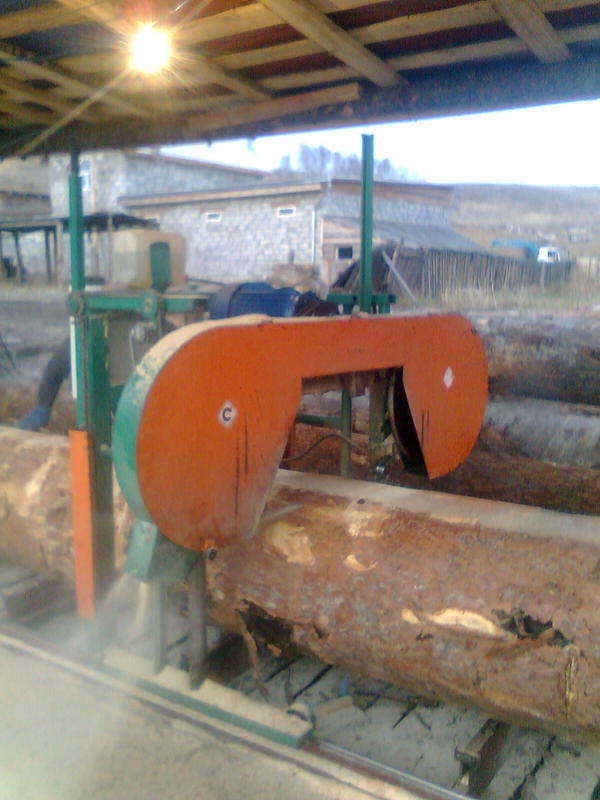

Рассмотрим подробнее пилораму 63. Устройство ленточной пилорамы обусловлено спецификой ее работы. Ленточная пилорама состоит из следующих узлов и деталей: -рама с двумя направляющими вертикального перемещения пильной ленты; -винтовой механизм подъема пильной ленты с двумя вертикальными винтами; -механизм натяжения пильной ленты (механический пружинный или гидравлический); -ведущее и ведомое колеса; -ограждающий кожух пильных колес; -держатель пильной ленты; -клиноременная передача; -электродвигатель; -пульт управления; -рельсовый путь передвижения пилорамы (2 сегмента по 4 м, общая длинна 8 м); -два эксцентриковых зажима бревна; -4 упора; -2 зажима; -бак со смачивающей жидкостью. Рама ленточной пилорамы собрана из двух сварных подошв, на которых находятся ролики передвижений пилорамы. Сверху на подошвах крепятся две цилиндрические направляющие, по которым с помощью винтов осуществляется вертикальное передвижение всего пильного механизма с лентой. Благодаря этому пилорама р 63 приобретает устойчивость.

Вверху направляющие соединены между собой швеллерной балкой, в которой размещен цепной механизм вертикального перемещения пильного механизма. По направляющим ходят, соединенные распорками, два прямоугольных корпуса, на которых смонтированы пильные колеса. Для предотвращения схода пильной ленты с пильных колес, в механизме натяжения ленты, предусмотрена возможность регулирования положения ведомого колеса таким образом, чтобы он находился к нему под некоторым углом в горизонтальной плоскости, при этом пильная лента выступает за края колеса на величину высоты зуба. Последнее сделано для того, чтобы не допустить нарушения развода зубьев пилы. С одной стороны рельсового пути расположены неподвижные упоры, с другой стороны установлены подвижные винтовые упоры флажкового типа.

Бревно укладывается между двух направляющих и фиксируется подвижными упорами. Пилорама перемещается по направляющим, вдоль бревна. Толщина получаемого материала выставляется оператором по его усмотрению с помощью электронной линейки. Рельсовый путь может устанавливаться без специального фундамента и состоит из двух саморегулируемых секций по 4 м длиной, обеспечивающих в базовом варианте поставки распиловку бревен длиной до 7,5 м. Он может быть удлинен за счет присоединения дополнительных секций. Органы управления и контроля расположены таким образом, чтобы максимально упростить процесс управления установкой. Мерная линейка, обеспечивает дополнительный контроль за толщиной получаемых материалов; зона резания находится в секторе видимости оператора и располагается на комфортной высоте - приблизительно на уровне пояса оператора. Манипуляции с распиливаемым бревном: укладка, перевороты, зажим производятся вручную.

Встроенная система подачи смазывающей жидкости, предотвращает налипание опилок на пильные шкивы, а следственно продлевает срок службы ленточных пил. Подвеска промежуточного кабеля питания электродвигателей исполнительных агрегатов расположена над пилорамой и не создает помех при загрузке бревна и его распиловке. Силовая конструкция портала станка изготовлена из прочного специального профиля, одновременно выполняющего функции направляющих для пильной каретки. Конструкция станка обеспечивает жесткость и стабильность работы по всем параметрам в самых суровых условиях эксплуатации. Перемещение пильной каретки осуществляется при помощи винтового механизма, приводимого в движение электродвигателем и обеспечивает надежную фиксацию пильной каретки в нужном положении и ее точную (до 0,2 мм) настройку по заданной высоте. В одной из следующих статей мы поговорим про бензиновые пилорамы.

Читайте подробнее о пилораме соболь.

Советы

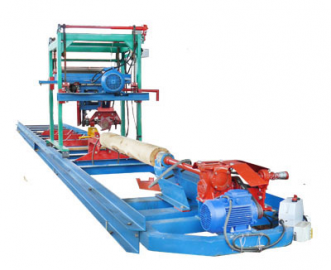

Пилорама ФЕРМЕР – 70 и ее устройство


Устройство ленточнопильное горизонтальное

Предназначенo для продольной распиловки круглого леса на обрезные и необрезные пиломатериалы

Технические характеристики:
Диаметр бревна максимальный     700мм
Максимальная толщина доски     250мм
Скорость подачи     2 – 20м/мин
Точность распиловки     1мм/м
Мощность привода пилы     4кВт
Длина бревна (под заказ – любая)     0,9 – 5,2м
Ленточная пила: длина     3450мм
ширина     32 – 40мм
толщина     0,8 – 1мм

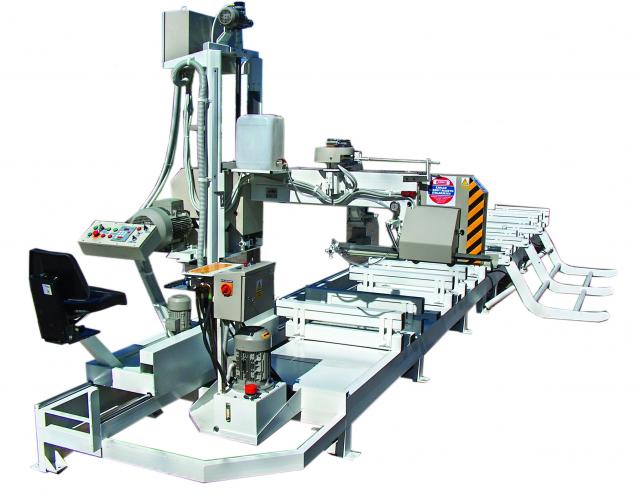

Ленточные пилорамы Tehnika Auce и их особенности

«Tehnika Auce» торговая марка принадлежит фирме SIA «Tehnika Auce» - она является ведущая в Латвии компания по производству ленточных пилорам европейского уровня, экспортирующая оборудование в Европу и Россию. Производство ленточных пилорам ZBL 50 H и ZBL 60 H началось с 1995 года. На данный момент завод по изготовлению ленточных пилорам оснащён современным, роботизированным оборудование и высококвалифицированными специалистами в области деревообработки.

Ленточные пилорамы «Tehnika Auce» сертифицированы Системой управления качеством в соответствии с требованием международного стандарта ISO 9001:2000 и имеют все Российские сертификаты соответствия.
Предлагаются четыре модели ленточных пилорам: это стационарные горизонтальная пилорама ZBL 50 H и ZBL 60 H, мобильная ленточная пилорама ZBL-P50H на шасси и прицепным устройством к легковому автомобилю и вертикальная ленточная пилорама ZL 60 V. Возможно изготовление ленточных пилорам исходя из требований покупателя.
Ленточные пилорамы от «Tehnika Auce» отвечают всем требованиям Европейского лесопиления, благодаря цельному рельсовому путю и жёсткой конструкции каретки – гарантируется точность и качество пропила.
Если вам нужна надёжная ленточная пилорама для небольшого или среднего бизнеса, то пилорама ZBL 50 H или ZBL 60 H будет для Вас лучшим решением по изготовлению качественных пиломатериалов. Ленточная пилорама с гидравликой упростит ручной труд и повысит производительность. Данные ленточные пилорамы хорошо известны по северо-западу и центральной части России, которые остаются востребованы и на данный момент.

Для тех, кто спросит, в чём разница между ленточной пилорамой ZBL 50 H и ZBL 60 H?

В базовой комплектации станки практически одинаковые! Основное отличие ZBL 50 H от ZBL 60 H это: конструкция рамы, возможность в ZBL 60 H работать с пилолентой шириной 50 или 60 мм. (опция), в базовой комплектации все ленточные станки предназначены для работы с пилолентой шириной 32, 35, 40 мм, длина пилоленты и диаметр колёс, также ZBL 60 H можно приобрести в варианте «М» (уширенный вариант), в этом случае максимальный диаметр обрабатываемого бревна будет составлять до 80 см. В базовой комплектации ленточная пилорама ZBL 50 H и ZBL 60 H предназначена для распиловки бревна диаметром до 63 см. И последние отличие это: мощность установленного электродвигателя на пилораме и количество приводных ремней: в ZBL 50 H используется 11 кВт двигатель и 2 ремня на привод, а ленточная пилорама ZBL 60 H работает с двигателем 11 кВт (база) или 15 кВт (опция) и 3 ремня на привод.

Своими руками

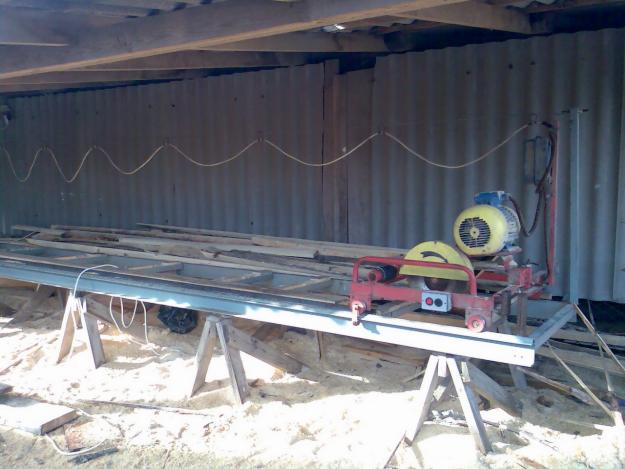

Устройство и конструкция ленточной пилорамы

Устройство ленточной пилорамы включает в себя раму с двумя направляющими для перемещения пильной ленты в вертикальном положении, ведомое и ведущее колеса, бак со смачивающей жидкостью, электродвигатель, держатель пильной ленты, пульт управления и винтовой механизм для подъема ленты с двумя вертикальными винтами.

Кроме этого, ленточная пилорама оснащена ограждающим кожухом пильных колес, двумя зажимами, четырьмя упорами, клиноременной передачей, а также механизмом, который осуществляет натяжение пильной ленты и двумя эксцентриковыми зажимами бревен и рельсовым путем для передвижения пилорамы.
Рама пилорамы
Рама данной пилорамы состоит из двух сварных подошв, наверху которых крепятся ролики передвижений устройства. На подошвах находятся две цилиндрические направляющие. По ним при помощи винтов происходит вертикальное передвижение ленты и пильного механизма.

    В верхней части направляющие соединяются швеллерной балкой, внутри которой стоит цепной механизм для перемещения пильного механизма в вертикальной плоскости. Два корпуса прямоугольной формы ходят по направляющим.

Они соединены распорками, а на них смонтированы пильные колеса. Чтобы пильная лента не сходила с колес, в механизме для натяжения ленты предусмотрено регулирование положения ведомого колеса, которое позволяет ставить его горизонтально под определенным углом. Пильная лента специально выступает за края колеса на величину высоты зуба, чтобы не нарушить развод зубьев пилы.

    На одной стороне рельсового пути распложены подвижные флажковые винтовые упоры, а на другой стороне установлены неподвижные упоры. Между двух направляющих укладывают бревно и фиксируют его с помощью подвижных упоров. Пилорама движется вдоль бревна, по направляющим.

Толщина получаемого материала регулируется электронной линейкой по усмотрению оператора. Установка рельсового пути может осуществляться без специального фундамента. Данный путь состоит из двух секций длиной 4 м, которые саморегулируются и обеспечивают распиловку бревен до 7,5 м в длину в базовом варианте поставки.

Горизонтальная ленточная пилорама СЛП-800 "УРАГАН"и ее преимущества

Горизонтальная ленточная пилорама СЛП-800 "УРАГАН" предназначена для продольной распиловки бревен на брус, доску. Область применения: лесопильные и деревообрабатывающие предприятия, малые предприятия по переработке древесины, ремонтно-строительные фирмы, фермерские хозяйства. Натяжение пилы с контролем натяжения по манометру. Механизм подъема-опускания пильной рамки - цепной, через редуктор с эл. приводом и ручной доводкой.

Дополнительная комплектация:
- электронная линейка
- дебаркер
- электропривод продольного перемещения

8 преимуществ ленточной пилорамы "Ураган":

Технические характеристики:

Показатели:
Диаметр распиливаемого бревна, мм.     800
Длина распиливаемого бревна, м.     7,2
Пильная лента, мм.:
ширина     30-40
толщина     0,8-1,1
Толщина доски (бруса), мм.     1 - 340
Толщина последней доски, мм.     25
Диаметр пильных шкивов, мм.     620
Подача пильной каретки     ручная
Подъем-опускание пильной каретки     эл. привод
Производительность, м3/смена     8
Мощность, кВт     11.5
Напряжение питающей сети, В     380
Габариты, не более, мм:
длина     9000 (9600)
ширина     2100
высота     1600
Масса, не более, кг     650

Пилорама "Ураган" - лидер рынка! Производство пилорам - наша гордость, ленточная пилорама "Ураган" по праву пользуется успехом среди специалистов и малых предприятий в деревообработке. Ленточная пила или ленточнопильный станок - так часто называют ленточную пилораму. Если вы ищите качество и мощь - Вы наш клиент!

Характеристики

Отличительные черты ленточной пилорамы "ПЛГ-2М Бобренок"

Сбалансированные шкивы;
Гибкая система натяжения пилы снижает нагрузку на само полотно, продлевая её жизнь;
Каркас консольного типа;
Простота конструкции позволяет получить идеально ровный пиломатериал.

Применение комплекса позволит:
получать безупречное качество обрабатываемой поверхности;
обеспечить точность обработки 0.5 мм на длине 6 метров;
в 2 - 2.5 раза уменьшить отходы материала;
сократить энергозатраты и эксплуатационные расходы;
быстро перестраиваться на нужный и точный размер пиления;
распиливать маломерную (до 0.2 м) и получать тонкомерную (до 1 мм) древесину.
получать безупречное качество обрабатываемой поверхности.

Преимущества установки:
простота конструкции;
минимум сварных швов;
изменение угла пиления (40 град.);
автоматический подъем/опускание каретки;
несложная эксплуатация;
мобильность;
низкая энергоемкость;
работа прямо на деляне.
Цены / Заказать

Ленточная пилорама ПЛГ-2М «Бобренок»,

7.5 кВт, ручной 128 000 р
11 кВт, ручной 132 000 р
7.5 кВт, Электрический 140 000 р
11 кВт, Электрический 144 000 р

Бензиновая ленточная пилорама ПЛГ-2М «Бобренок»,

без стартера 152 000 р
со стартером 167 000 р
