Самодельный оцилиндровочный станок: описание, характеристики, фото, видео.

Категория:

Преимущества самодельного оцилиндровочного станка: • Станки выполняет пять операций – черновая обработка, чистовая обработка, зарезка продольного паза. Производительность станка 120 погонных метров в смену, что позволяет Вам обрабатывать до 25м3 круглого леса в смену по входу. • Диаметр оцилиндрованного бревна 180-500 мм, что позволяет оцилиндровывать бревна большого диаметра • Диаметр заготовки 200-600 мм, что при максимальном диаметре бревна 600 мм позволяет получать оцилиндрованные бревна диаметром 500 мм.


    Советы

    Задача: Какой отход при оцилиндровке бревна. Как рассчитать необходимое количество леса.

    Решение:
    Нормальный среднестатистический полезный выход готового бревна должен быть не менее 58% - это минимум. Все что ниже - в убыток или в "ноль". Выше отметки в 58% - хорошо.


    Оцилиндровочные станки: общая информация.

    Оцилиндровочный станок/станок для оцилиндровки - это деревообрабатывающий станок, предназначенный для получения оцилиндрованного бревна из круглого леса и используемый для производства срубов. Благодаря тому, что современные станки весьма многофункциональны и снабжены большим ассортиментом различных приспособлений и инструментов, можно обеспечить выполнение всех производственных операций для изготовления сруба только с помощью одного оцилидровочного станка. Среди возможностей станков для оцилиндровки бревен также фрезерование продольного паза и плоскости и выборка венцовой чашки. Данный функционал делает оцилиндровочный станок своего рода мини-производством по изготовлению деревянных домов. Обработка изделий на оцилиндровочном станке позволяет собирать сруб как из деталей конструктора, без последующей подгонки деталей. После обработки на станке не возникает необходимости в шлифовке поверхности бревна или какой-либо другой последующей обработке.

    Наше предприятие производит несколько видов оцилиндровочных станков токарно-фрезерного типа, которые отличаются по своим параметрам и  подойдут как для индивидуального застройщика или малого предприятия, так и для средней деревообрабатывающей компании.

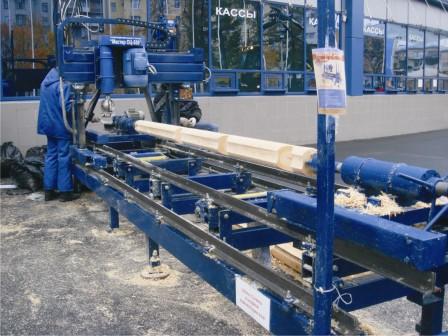

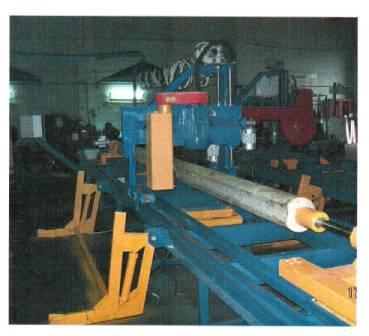

    Основными элементами оцилиндровочного станка токарно-фрезерного типа являются – станина и передвигающаяся по ней каретка. Заготовка, закрепленная по торцам между специально жестко установленными регулируемыми центрами (бабками), приводится во вращение, при этом вращающаяся с большой частотой комбинированная фреза начинает движение вдоль бревна, тем самым обрабатывая его. Продольная подача (перемещение каретки по станине вдоль бревна) может быть как ручная, так и электромеханическая. Устанавливаемые на оцилиндровочном станке фрезы позволяют помимо оцилиндровки выполнять такие операции как выбор продольного монтажного паза, выбор монтажных чаш, фрезеровать гладкую внутреннюю поверхность стены, сделать прямоугольный или квадратный брус без переустановки бревна и инструмента. При применении пильного узла (дебаркера), также не снимая бревна с центров, можно сделать компенсационный паз для снятия внутренних напряжений возникающих при сушке бревна. Для облегчения и уменьшения времени при установке бревна в центра применяются специальные механические рычаги которые можно установить в любое место на станине. При проходе монтажного паза на малых диаметрах (до 200 мм), возможен некоторый прогиб бревна, для его предотвращения применяется регулируемый под обрабатываемый диаметр ролик-упор, установленный с противоположной фрезе стороны бревна. При выборе венцовой чаши в бревне необходима надежная фиксация каретки, для этого применяются механические тормозные устройства, установленные с обеих концов каретки и надежно ее фиксирующие, кроме того установлен механизм фиксации бревна предотвращающий его вращение при выборе чаш. При выборе монтажной чаши или продольного монтажного паза необходима также более точная (ручная) регулировка – для этого установлен механизм ручного вращения бревна.

    Для оцилиндровочных станков серии ОС1 при стандартной сбежалости и малой кривизне (не более 1%) для обработки бревна необходимо 2-3 прохода. На производительность влияет время установки и снятия бревна, степень обработки (наличие монтажных чаш и продольного паза), а также диаметр получаемого оцилиндрованного бревна. Фактически при полной обработке бревна – установка, оцилиндровка, выбор монтажного паза, выбор двух чашек, компенсационный пропил и снятие, средняя производительность оцилиндровочных станков серии ОС1 составляет 3-5 куб.м в смену (15-20 бревен), а если технологический процесс сократить до 3-х операций – установка, оцилиндровка, снятие обрабатываемого бревна, то можно добиться производительности до 8 куб.м в смену. Также для повышения производительности оцилиндровочных станков рекомендуем использовать чашкорезные станки. Использование чашкорезного станка в комплексе с оцилиндровочным позволяет повысить производительность линии на 30-50%. Использование чашкорезного станка также дает возможность нарезать чаши большего диаметра и под углом до 45 градусов, в том числе получаши.
    Конструкция оцилиндровочных станков в зависимости от типа позволяет получать бревна диаметром от 140 до 340 мм длиной от 1 до 9 м.

    Многошпиндельные станки (ОСМ) позволяют получить готовое оцилиндрованное бревно за один проход, имеют большую производительность (до 12 куб. м./смену), высокое качество получаемых изделий, надежность и долговечность. При использовании в комплексе с чашкорезными станками позволяют получать оцилиндрованное бревно с венцовыми чашами любых диаметров, изготовленных под любым углом, в том числе получаши.

    При необходимости оцилиндровочные станки также могут быть доработаны в соответствии с техническими условиями заказчика.


    Характеристики

    Оцилиндровочный станок выполняет следующие функции:

    Округлая обработка (оцилиндровка) бревен;
    Фрезерование продольного паза;
    Выборка поперечного паза «чашки»;
    Фрезерование плоскости.

    Преимущества оцилиндровочного станка перед аналогами:
    в базовую комплектацию включена механическая подача каретки, Все необходимые фрезы с ножами на 3 размера, необходимые кабеля,гидравлический подъем бревна, люнет.
    обработка производится относительно оси бревна, изделие не повторяет кривизны исходного материала;
    наличие люнета повышает точность геометрии готового изделия;
    цилиндрование производится методом строгания древесины. Что дает гладкую поверхность и упрочняет наружный слой;
    оцилиндровка бревна выполняется за один проход в чистовой размер;
    выборка паза и чаши осуществляется за один проход.
    операции выполняются с одной установки бревна, так же возможно нарезание чаши отдельно на месте монтажа сруба от сети 220в.
    Станок изначально оснащен: электромеханическим приводом каретки и подъема\опускания фрезы, домкратами для установки бревна, люнетом.


    АВТОНОМНЫЙ ОЦИЛИНДРОВОЧНЫЙ СТАНОК ОС1-400 (HONDA).

    Автономный оцилиндровочный станок ОС1-400 (Honda) предназначен для получения калиброванного оцилиндрованного бревна диаметром от 140 до 320 мм и является аналогом базовой модификации ОС1-400. Особенностью данного станка является возможность работы в условиях недостатка или полного отсутствия электроэнергии.

    Так же как и базовая модификация станок позволяет оцилиндровать бревно, выбрать продольный (полукруглый) паз, выбрать монтажные чаши, прострогать плоскую поверхность. Все эти операции производятся последовательно за одну установку бревна, одним комплектом инструмента. При применении специального устройства, также не снимая бревна с центров, можно сделать компенсационный паз для снятия внутренних напряжений возникающих при сушке бревна. Таким образом, в процессе обработки бревна от кругляка до готового изделия не возникает необходимость переустанавливать бревно или режущий инструмент (фрезы).

    Даная модификация оцилиндровочного станка может работать буквально "в лесу", вдали от магистральных линий электроснабжения, что увеличивает рентабельность производства за счет снижения транспортных издержек.

    Конструкция и принцип действия

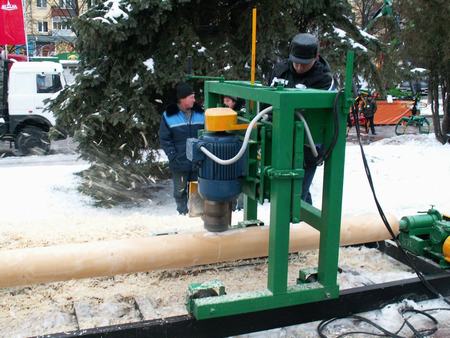

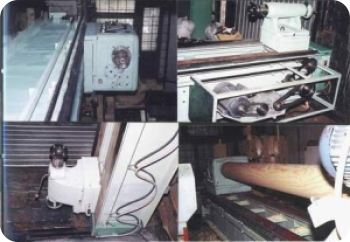

    Основными элементами оцилиндровочного станка являются – станина и передвигающаяся по ней каретка. Обработка заготовки происходит по так называемому токарно-фрезерному типу, сущность которого заключается  в том, что заготовка закрепленная по торцам между специально жестко установленными регулируемыми центрами (бабками) приводится во вращение, с частотой 45 об/мин, при этом вращающаяся с большой частотой (4000 обмин) комбинированная фреза начинает движение вдоль бревна тем самым, обрабатывая его. Продольная подача (перемещение каретки по станине вдоль бревна) ручное. Для облегчения и уменьшения времени при установке бревна в центра применяются специальные механические рычаги (2 шт.), которые можно установить в любое место на станине. При проходе монтажного паза на малых диаметрах (до 200 мм), возможен некоторый прогиб бревна, для его предотвращения применяется регулируемый под обрабатываемый диаметр ролик-упор, установленный с противоположной фрезе стороны бревна.
    При выборе монтажной чаши необходима надежная фиксация каретки в определенном месте станины, для этого применяются механические тормозные устройства, установленные с обеих концов каретки и надежно ее фиксирующие, кроме того, установлен механизм фиксации бревна предотвращающий его вращение при выборе чаш.
    При выборе монтажной чаши или продольного монтажного паза необходима более точная (ручная) регулировка – для этого установлен механизм ручного вращения бревна.

    Производительность оцилиндровочного станка в значительной мере зависит от геометрии применяемого сырья. В частности от кривизны и сбежалости (комлистости) бревен. При стандартной сбежалости и малой кривизне (не более 1%), для обработки бревна необходимо 2-3 прохода. Также на производительность влияет время установки и снятия бревна, степень обработки (наличие монтажных чаш и продольного паза), а также диаметр получаемого оцилиндрованного бревна. Фактически при полной обработке бревна – установка, оцилиндровка, выбор монтажного паза, выбор двух чашек, компенсационный пропил и снятие, средняя производительность составит – 4 куб.м в смену, если технологический процесс сократить до 3-х операций – установка, оцилиндровка, снятие обрабатываемого бревна, можно добиться производительности до 8 куб.м в смену.

    Для повышения производительности и изготовления чашек под разными углами рекомендуем использовать чашкорезные станки.

    Станок при транспортировке помещается в разобранном виде в а/м "Газель". К каждому станку прилагается паспорт. Гарантия на станок - 1 год.

    Возможны несколько вариантов комплектации оцилиндровочного станка двигателями:

    Комплектация 1: "Бензиновое" исполнение. Основной двигатель HONDA GXV530, двигатель на вращение бревна HONDA GX 100 3.0 кВт, подъем и опускание траверсы фрезерного узла - ручной привод. При такой комплектации дополнительных источников энергии не требуется.

    Комплектация 2: Предполагается наличие дополнительного электорогенератора мощностью от 2,2 кВт или бытовой электрической сети. Основной двигатель HONDA GXV530, двигатель на вращение бревна однофазный 1.5 кВт 220 В, подъем и опускание траверсы фрезерного узла - ручной привод или однофазный двигатель 0,37 кВт 220 В.

    Передача вращения от бензинового двигателя на фрезерный узел осуществляется через дополнительный опорный шпиндель во избежание слишком больших нагрузок на двигатель при старте и в процессе работы. Все остальные конструктивные решения, инструмент и комплектующие полностью аналогичны элементам оцилиндровочного станка  ОС1-400.


    Своими руками

    Оборудование для оцилиндрованного бревна.

    Наблюдая за возрождением популярности строительства деревянного дома из оцилиндрованного бревна, можно также сказать и о важности наличия соответствующего качественного оборудования, которое способно существенно облегчить обработку древесного материала, заменив обычный традиционный топор, которым раньше вручную проводили все подготовительные работы. Беря во внимание необходимость быстрой и качественной обработки дерева, применяется различное оборудование для оцилиндрованного бревна, которое можно разделить на два типа в зависимости от принципа работы: станки центрового и протяжного типов. Работая на центровой установке, можно с помощью движущейся по дереву режущей головки, добиться высокой плотности материала, так как любая природная кривизна древесины попросту нивелируется этим режущим элементом. Также, используя такое оборудование для производства оцилиндрованного бревна, специалист способен сделать профиль бревна любой сложности, а это ведет к снижению продуваемости стен, потому что во внутрь произведенного специального паза можно уложить утеплитель и обеспечить плотное примыкание бревен.

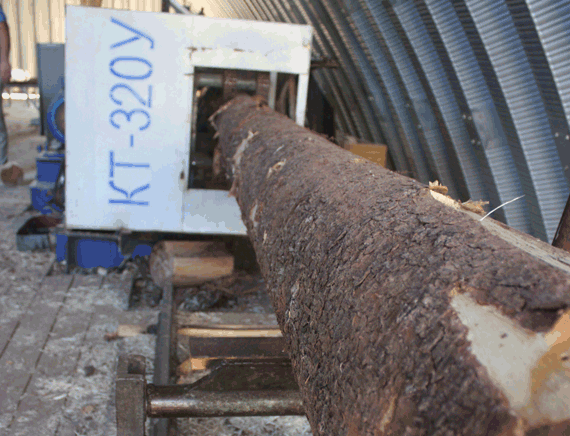

    Принцип функционирования станка протяжного типа заключается в протяжке бревна через режущий элемент, однако этот метод не обеспечивает устранения естественной кривизны дерева по длине и поэтому является менее эффективным. Так, применяя такое оборудование для производства оцилиндрованного бревна, весьма непросто достичь плотного прилегания бревен друг к другу.
    Также, в зависимости от способа обработки, выделяется роторное и токарно-фрезерное оборудование для оцилиндрованного бревна. Роторный станок достаточно высокопроизводителен, однако расходует больше электроэнергии, обладает невысокой точностью обработки и отличается высокой стоимостью комплектующих. Также такой тип оборудование требует предварительной подготовки материала. Токарно-фрезерные станки, обладая несколько меньшей выпускной способностью, более точны и способны более качественно обработать поверхность. Дополнительным преимуществом, которым обладает токарно-фрезерное оборудование для оцилиндрованного бревна, является наличие узла, предназначенного для вырезания венцовой чашки.



    Цены / Заказать

    Оцилиндровочный станок "Торнадо-01" (двигатель 7,5 кВт, ручная подача каретки, в комплекте: фреза для производства монтажного паза, фрезы для цилиндрования и производства венцовой чашки диам. 170-220 мм, 220-260 мм, фреза для обработки теплового паза, 9 ножей)

    Цена: 195 т.р.

    Оцилиндровочный станок "Торнадо-02" (двигатель 11 кВт, авто подача каретки, выносной пульт, механический подъем бревна, в комплекте: фреза для производства монтажного паза, фрезы для цилиндрования и производства венцовой чашки диам. 170-220 мм, 220-260 мм, фреза для обработки теплового паза, 9 ножей)
    Цена: 250 т.р.

    Оцилиндровочный станок "Торнадо-03" (двигатель чистовой фрезы 7,5 кВт, двигатель черновой фрезы 5,5 кВт, выносной пульт, регулируемая скорость подачи каретки, автоматический подъем бревна, автозажим бревна, фреза для монтажного паза, фрезы для цилиндрования и производства венцовой чашки диам. 170-220 мм, 220-260 мм, фреза для обработки теплового паза, 12 ножей)
    Цена: 375 т.р.



    Фирмы

    ООО «ИжКомСтанко» занимается производством и продажей деревообрабатывающего оборудования. Станки Нашего производства отличаются высоким качеством, надежностью и удобством в эксплуатации. Сплоченный коллектив ООО «ИжКомСтанко» уже зарекомендовал себя на рынке данного оборудования, занимаясь производством станков с 2006 года. К настоящему времени нами выпущено более 100 единиц оцилиндровочных станков, более 50 единиц дисковых пилорам и более двух десятков оцилиндровочно-пильных комплексов, а также множество околостаночного оборудования. Основная концепция нашего предприятия - это индивидуальный подход к каждому клиенту и профессиональное выполнение заказа в кратчайшие сроки.

    Оцилиндровочный станок/станок для оцилиндровки - это деревообрабатывающий станок, предназначенный для получения оцилиндрованного бревна из круглого леса и используемый для производства срубов. Благодаря тому, что современные станки весьма многофункциональны и снабжены большим ассортиментом различных приспособлений и инструментов, можно обеспечить выполнение всех производственных операций для изготовления сруба только с помощью одного оцилидровочного станка. Среди возможностей станков для оцилиндровки бревен также фрезерование продольного паза и плоскости и выборка венцовой чашки. ООО «ИжКомСтанко» производит несколько моделей оцилиндровочных станков, отличающихся по своим параметрам, которые подойдут как для малого предприятия, так и для крупной деревообрабатывающей компании. Мы постоянно совершенствуем производимые нами станки, а также изготавливаем оборудование для деревообработки по индивидуальным заказам.

    Тел. (3412) 77-08-37
    Тел/факс (3412) 48-31-98
    Эл.почта: [email protected]
