Силовые кабели ВВГ ВВГнг ВВГнгд-FR ВВГЭнгд-FR и их характеристики

Характеристики силовых кабелей марки ВВГ, ВВГнг определяет их применение для передачи электрической энергии в стационарных установках на номинальное напряжение до 1кВ. Амплитуда рабочего температурного диапазона окружающей среды описуется в рамках от -50 до +50 грудасов Цельсия.

Видео

Силовые кабели  ВВГ, ВВГнг - медные жилы в поливинилхлоридной изоляции напряжением 1000 Вольт (1кВ), соответсвуют ГОСТ 16442-80 и ТУ 16.705.426-86

Характеристики силовых кабелей марки ВВГ, ВВГнг определяет их применение для передачи электрической энергии в стационарных установках на номинальное напряжение до 1кВ. Амплитуда рабочего температурного диапазона окружающей среды описуется в рамках от -50 до +50 грудасов Цельсия.

Силовые кабели ВВГ, ВВГнг - силовой медный в пластмассовой изоляции
Силовые кабели медные в пвх-изоляции ВВГ, ВВГнг соответсвуют требования МЭК 60502-1 и VDE 0271 по испыпаниям на соответсвие электрическим и механическим требованиям.

Кабель медный ВВГнг соответсвуют условиям по ограничению нераспространению горения кабелей которые пролаживаются в пучках (МЭК 60332-3)
Напряжение для испытания кабеля ВВГ, ВВнг - 3500 Вольт.
Температура допустимого длительного нагреважил жил кабелей в поливинилхлоридной изоляции марки ВВГ, ВВГнг составляет 70°С
Для АЕС, а также для других целей народного хозяйства возможно изготовление кабеля ВВГ напряжение 3000 и 6000 кВ

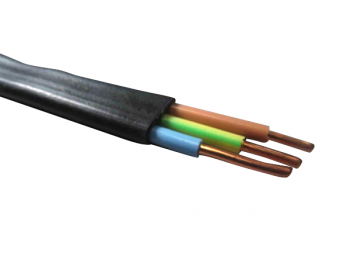

Конструктивно кабель ВВГ состоит с: медной токопроводящий жилы; изоляции из ПВХ пластиката; и верхней наружной изоляции, поверх изолированных жил, тоже из ПВХ пластиката.


Технические характеристики кабелей ВВГ, ВВГнг
Число жил, номинальное сечение,мм2 Форма сечения жилы Толщина изоляции, мм Толщина оболочки, мм Наружный диаметр кабеля, мм** Масса кабеля, кг/км** Сопротивление жилы, Ом/км Сопротивление изоляции, М0м·км Допустимые токовые нагрузки кабеля при прокладке, А
в земле в воздухе
ВВГ 1x1,5 ож* RE* 0,8 1,2 5,4 43 12,1 12 32 29
ВВГ 1x2,5 0,8 1,2 5,8 55 7,41 10 42 40
ВВГ 1x4 1,0 1,2 6,6 78 4,61 10 54 53
ВВГ 1х6 1,0 1,2 7,1 100 3,08 9 67 67
ВВГ 1x10 1,0 1,2 7,9 143 1,83 7 89 91
ВВГ 1x16 1,0 1,5 9,5 215 1,15 116 121
ВВГ 1x25 1,2 1,5 11,0 316 0,727 148 160
ВВГ 1x35 1,2 1,5 13,0 418 0,524 178 197
ВВГ 1x50 1,4 1,5 13,5 554 0,387 217 247
ВВГ 1x70 RM 1,4 1,5 16,5 797 0,268 265 318
ВВГ 1x95 1,5 1,7 19,0 1086 0,193 314 386
ВВГ 1x120 1,5 1,7 20,7 1345 0,153 358 450
ВВГ 1x150 1,6 1,7 22,6 1668 0,124 406 521
ВВГ 1x185 1,7 1,9 24,8 2014 0,0991 455 594
ВВГ 1x240 1,9 1,9 27,6 2535 0,0754 525 704
ВВГ 2x2,5 ож RE 0,8 1,5 9,8 120 7,41 10 44 33
ВВГ 2x4 1,0 1,5 11,5 168 4,61 10 56 44
ВВГ 2x6 1,0 1,5 12,5 212 3,08 9 71 56
ВВГ 2x10 1,0 1,5 14,1 302 1,83 7 94 76
ВВГ 2x16 1,0 1,5 16,0 425 1,15 123 101
ВВГ 2x25 1,2 1,7 19,4 646 0,727 157 134
ВВГ 3x2,5 ож RE 0,8 1,5 10,3 154 7,41 10 37 28
ВВГ 3x4 1,0 1,5 12,2 221 4,61 10 48 37
ВВГ Зх6 1,0 1,5 13,2 285 3,08 9 58 49
ВВГ 3x10 1,0 1,5 15,0 414 1,83 7 77 66
ВВГ 3x16 1,0 1,5 16,9 594 1,15 100 87
ВВГ 3x25 1,2 1,7 20,6 909 0,727 130 115
ВВГ 3x35 ож* SE* 1,2 1,7 20,6 1216 0,524 158 141
ВВГ 3x50 1,4 1,9 23,8 1640 0,387 192 177
ВВГ 3x70 SM 1,4 1,9 27,8 2325 0,268 237 226
ВВГ 3x95 1,5 1,9 31,5 3102 0,193 280 274
ВВГ 3x120 1,5 2,1 34,5 3920 0,153 321 321
ВВГ 3x150 1,6 2,1 37,2 4666 0,124 363 370
ВВГ 3x185 1,7 2,1 41,6 5839 0,0991 406 421
ВВГ 3x2,5+1x1,5 ож RE/RE 0,8/0,8 1,5 11,2 181 7,41/12,1 10/12 37 28
ВВГ 3x4+1x2,5 1,0/0,8 1,5 12,8 256 4,61/7,41 10/10 48 37
ВВГ 3x6+1x4 1,0/1,0 1,5 14,4 342 3,08/4,61 9/10 58 49
ВВГ 3х10+1х6 1,0/1,0 1,5 16,4 492 1,83/3,08 7/9 77 66
ВВГ 3x16+1x10 1,0/1,0 1,7 19,0 712 1,15/1,83 7/7 100 87
ВВГ 3x25+1x16 1,2/1,0 1,7 22,7 1087 0,727/1,15 130 115
ВВГ 3x35+1x16 SE/RE* 1,2/1,0 1,7 22,5 1410 0,524/1,15 158 141
ВВГ 3x50+1x25 SE/RE* 1,4/1,2 1,9 26,2 1937 0,387/0,727 192 177
ВВГ 3x70+1x35 SM/SE* 1,4/1,2 1,9 31,0 2786 0,268/0,524 237 226
ВВГ 3x95+1x50 SM/SE* 1,5/1,4 2,1 35,9 3756 0,193/0,387 280 274
ВВГ 3x120+1x70 SM/SM 1,5/1,4 2,1 39,7 4634 0,153/0,268 321 321
ВВГ 3x150+1x70 SM/SM 1,6/1,4 2,1 43,0 5677 0,124/0,268 363 370
ВВГ 4x2,5 ож* RE* 0,8 1,5 11,2 191 7,41 10 34 26
ВВГ 4x4 1,0 1,5 13,3 278 4,61 10 45 34
ВВГ 4x6 1,0 1,5 14,4 361 3,08 9 54 46
ВВГ 4x10 1,0 1,5 16,4 531 1,83 7 72 61
ВВГ 4x16 1,0 1,7 19,0 768 1,15 93 81
ВВГ 4x25 1,2 1,7 22,7 1178 0,727 121 107
ВВГ 4x35 ож* SE* 1,2 1,9 25,4 1596 0,524 147 131
ВВГ 4x50 1,4 1,9 28,2 2370 0,387 179 165
ВВГ 4x70 SM 1,4 1,9 31,7 3052 0,268 220 210
ВВГ 4x95 1,5 2,1 36,6 4184 0,193 260 255
ВВГ 4x120 1,5 2,1 39,7 5127 0,153 299 299

S - секторЕ - цельнотянутая жилаR - кругож - однопроволочная жила.* Возможно изготовление кабелей с многопроволочной жилой (М).** Наружный диаметр и масса кабеля АВВГ приведены в качестве справочного материала.Кабели других сечений могут быть заказаны по согласованию с изготовителем.
