Ленточная пилорама «Тайга Т1»

Ленточная пилорама "Тайга Т-1"  серийно выпускается с конца 2002 года.

Особенности пилорамы:

Минимальные вес (509 кг) и габариты (2.6 куб.м.) - транспортировка возможна в автомобиле УАЗ 3962 "Санитарка" , благодаря транспортной комплектации пилорамы (разобрана на крупные узлы, легко монтирующиеся) достаточно двух человек для погрузки/разгрузки станка.

Монтаж оборудования производится за минимальное количество времени (от 2 -х часов, силами 2-х монтажников с опытом*).

Требования к мощности - 7.5 кВт,  достаточно малая нагрузка по сравнению с другими станками и соответственно возможна установка пилорамы на личном участке или в местах с недостаточным электроснабжением.

Производительность пилорамы "Тайга Т-1" зависит от опыта пилорамщика и количества подсобных рабочих, например 1 пилорамщик с опытом работы  и 1  рабочий в среднем распиливают 5 куб.м тонкомера или 8 куб.м. среднего круглого леса.

Техническое обслуживание пилорамы

состоит из простых действий- ежедневная смазка роликов успокоителей пилы литолом 24, периодический осмотр станка, очистка его от опилок.

Сервисное обслуживание состоит в своевременной смене наиболее изнашивающихся в процессе эксплуатации деталей, в основном это ролики успокоители пилы (2 шт), опорные ведущие ролики (2 шт), гайка и болт натяжения пилы (1 шт). По мере выработки поверхности пильных шкивов (чугунные колеса) требуется токарная проточка.

Конструкция пилорамы

Конструкция пилорамы создана для эксплуатации в максимальном диапазоне температурных режимов (+/-).  Особенности механической конструкции , применение взаимозаменямых комплектующих и отсутствие электроники  позволяют смело устанавливать пилораму "Тайга Т-1"  в любых местах, любого государства.

При покупке ленточной пилорамы "Тайга Т-1"  рекомендуем приобрести Автомат  "Тайга"  для заточки ленточных пил (1 шт.)  и механический станок  "Тайга"  для разводки зубьев ленточных пил (1 шт).

Ленточные пилы в необходимом количестве всегда можете приобрести вместе с пилорамой, рекомендуемое количество ленточных пил для бесперебойной работы - 10 шт.


Технические характеристики станка:

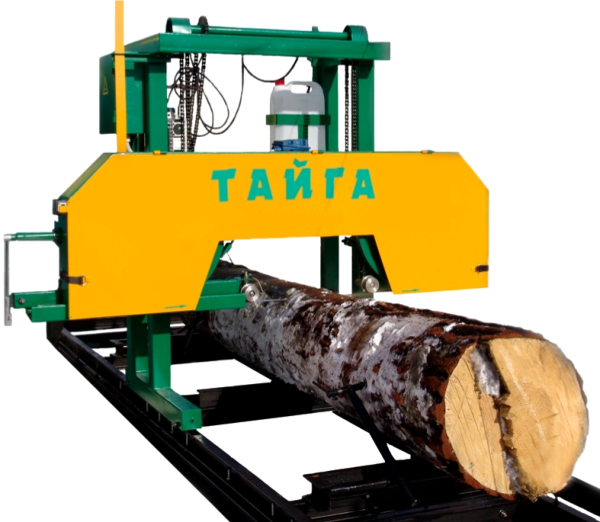

Ленточная пилорама «Тайга» Т-2

Ленточная пилорама «Тайга» Т-2 с электроприводом, предназначенная для продольной распиловки круглых лесоматериалов (бревен) с целью получения бруса, обрезной и необрезной доски заданных размеров.

Применяется в лесопильном производстве небольшой мощности.

Характеризуется высокой надёжностью конструкции, невысокой ценой, низким энергопотреблением, что очень важно в местах с недостаточным энергоснабжением, лёгкостью в настройках, габаритами и весом позволяющими транспортировать в разобранном виде в микроавтобусе, ГАЗели.

Надежная недорогая ленточная пилорама с низким электропотреблением 7,5кВт.

Конструкция пилорамы рассчитана на длительный ресурс использования и выполнена с хорошим запасом прочности.

Производительность пилорамы составляет по разным видам продукции от 5 - 10 м.куб/смена. (по круглому лесу)


Технические характеристики ленточной пилорамы «Тайга» Т-2

Устройство ленточной пилорамы Тайга Т-2

рис.1 рельсовый путь

1.Фиксаторы системы крепления бревна;
2. Накладки к рельсовым путям (промежуточные);
3.Упоры системы крепления бревна;
4. Стойки натяжения электрического кабеля;
5. Составные рельсовые пути.

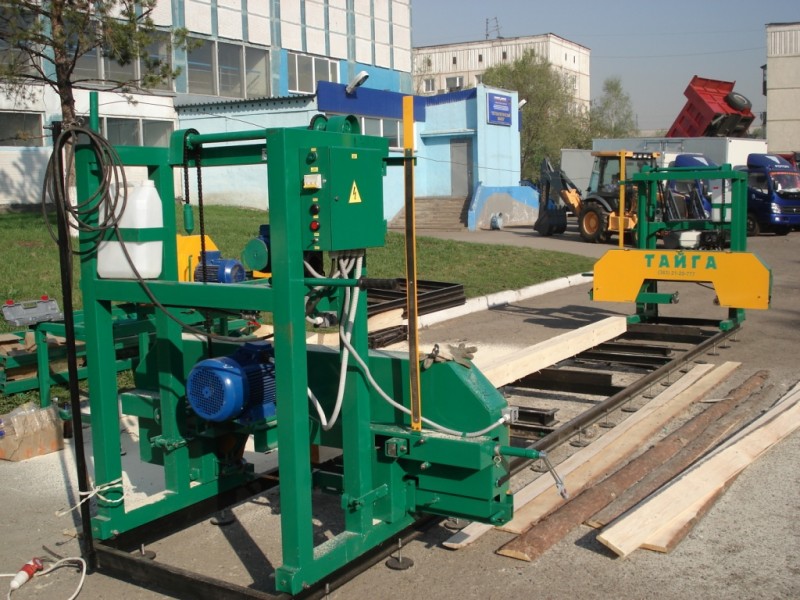

рис.2 общий вид спереди

6. Пильная рама;
7. Цепи крепления пильного механизма;
8. Кабель электрический питания пилорамы;
9. Отвес к цепям подъема /опускания пильной каретки;
10. Ремни электродвигателя привода пилы;
11. Ведущее колесо;
12. Ролики успокоительные;
13. Линейка подвижного ролика успокоителя;
14. Ведомое колесо;
15. Фигурная гайка натяжения пилы;
16. Динамометрический ключ натяжки пилы;
17. Пильный механизм.

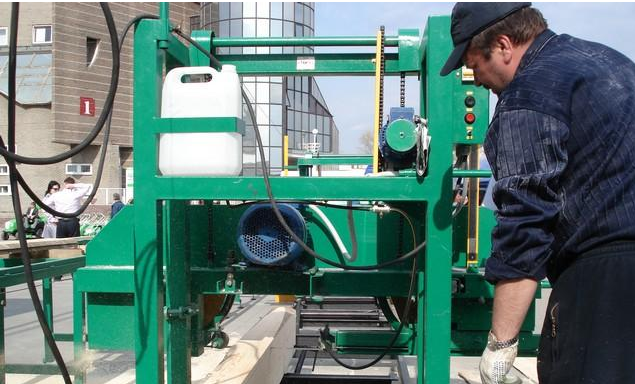

рис.3 общий вид сзади

18. Труба поддержки струны электрического кабеля (гусак);
19. Цепь привода усилия подъема/опускания;
20. Линейка измерительная;
21. Электродвигатель с ремнем привода подъема/опускания;
22. Щиток управления электропитанием;
23. Кран системы смазки;
24. Ручка для перемещения рамы;
25. Механизм натяжения пилы;
26. Шланг системы смазки;
27. Опорные ведущие ролики пильной рамы;
28. Опорные ведомые ролики пильной рамы;
29. Шпильки натяжения двигателя привода пилы;
30. Узел регулировки ведущего колеса;
31. Электродвигатель привода пилы со шкивом;
32. Бачок для жидкости смазки пилы с системой слива.

На ленточной пилораме «Тайга Т-2» установлено следующее электрооборудование:

• асинхронный электродвигатель 7,5 кВт (3000 об./мин.)
• асинхронный электродвигатель 0,55 кВт (1000 об./мин.)
• автоматический выключатель
• кнопка «пуск» главного двигателя
• кнопка «стоп» главного двигателя
• переключатель подъем-опускание
• сигнальная лампа

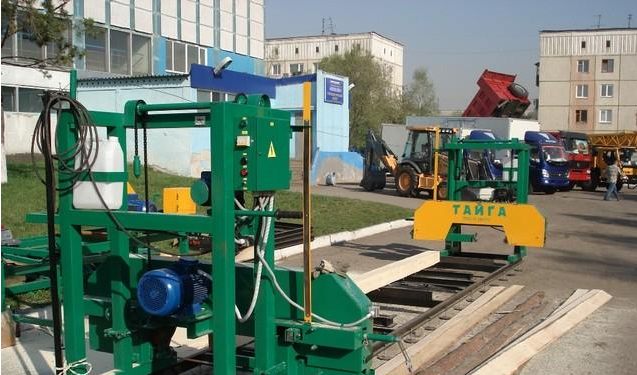

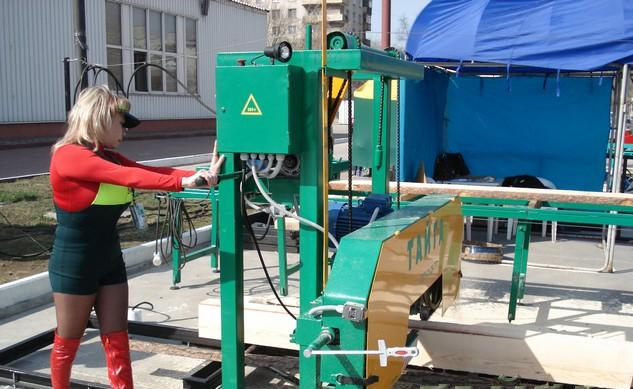

рис.4	рис.5

При включении автоматического выключателя подается напряжение на силовые цепи и цепи управления станком, при этом загорается сигнальная лампа «Сеть».
Медный электрокабель, подключенный к питающей сети, крепится к струне поддерживаемой «гусаком» по всей длине рельсового пути и заводится в электрошкаф. Пусковая аппаратура размещена на специальной панели электрошкафа (рис. 6).
На кнопочном посту расположены две кнопки: блок черная - красная на включение и отключение электродвигателя движения пилы и переключатель на подъем, опускание пильного механизма (рис. 5).

Варианты распиловки:

Для оборудования с диаметром колес 520 мм. необходимо использовать пилы толщиной 0,9-1,0 мм., шириной 38-35 мм. и шагом 22 мм.
Размер кольца пилы для пилорамы «Тайга т-2» с максимальным диаметром обработки (Ø 900 мм.) – 4026 мм.
