Как самому сделать громоотвод для деревянного дома. Нужна ли молниезащита?

Дачный дом, не оснащенный молниеотводом, не может быть абсолютно безопасным и надежным укрытием для человека. Даже в случае, если удар молнии случился в значительном отдалении от дома, колоссальная энергия разряда способна вызвать перенапряжение в электропроводке, подведенной к дому и возгорание.

Видео

Громоотвод в частном доме
Громоотвод для дома купить
Молниеотвод в частном доме
Громоотвод
Молниеотвод в частном доме

Шум дождя, вспышки молний и оглушительные раскаты грома, словом, гроза - явление столь пугающее и завораживающие, сколь и опасное. Молния - мощнейший электрический удар, представляет серьезную опасность для любых, стоящих в одиночестве крупных объектов. Дачный дом, не оснащенный молниеотводом, не может быть абсолютно безопасным и надежным укрытием для человека. Даже в случае, если удар молнии случился в значительном отдалении от дома, колоссальная энергия разряда способна вызвать перенапряжение в электропроводке, подведенной к дому и возгорание. Вероятность удара молнии именно в Ваш дом невелика, однако, если это все же случиться, поздно будет рассуждать о несправедливости. Ведь когда человек соглашается застраховать собственную жизнь - он вовсе не планирует умереть в ближайшее время. Поэтому любой, уважающий себя хозяин загородного дома непременно должен позаботиться о том, чтобы дачное жилище было оснащено надежным заземлением и прочным молниеотводом. Молниеотвод для деревянного дома устанавливается на крыше с целью защитить сооружение от поражения молнией. Громоотвод на доли секунды ранее улавливает мощный электрический разряд и перенаправляет его на заземление. Молниеотвод может быть изготовлен из любого металла, применяемого для устройства кровли: нержавеющей стали, алюминия или меди. Современный громоотвод - это не стальная спица на крыше дома, а полноценное, требующее инженерного решения сооружение. Конечно, можно создать молниеотвод самостоятельно. Для этого на самой высокой точке крыши дома на пятьдесят -сто сантиметров в высоту устанавливается металлический стержень, соединенный с изолированной проводкой, подключенной к заземлению.

Следует помнить.

Толщина стержня - двенадцать миллиметров. Следует отметить, что для молниеотвода создается отдельная ветвь, и ни в коем случае нельзя использовать бытовое заземление. Токоотвод, идущий от молниеприемника (стержня) - проволока толщиной не менее шести миллиметров в диаметре. Токоотвод спускается с крыши до земли и надежно прикрепляют к заземлению, на метр-полтора погруженному в землю. Зонами «входа» разряда чаще всего бывают выступающие элементы кровли, детали водосточной системы, слуховые окна или антенны. Только комплексная система защиты поможет предотвратить прямой удар молнии, а также перенапряжение и повреждение сети от разряда, случившегося на расстоянии одного или нескольких километров от Вашего дома. Такая защита представляется наружной ветвью и внутренней, которые переходят в надежное заземление. Наружная часть молниеотвода подбирается для каждого сооружения индивидуально и зависит от угла ската кровли, покрытия, наличия дополнительных объектов на поверхности крыши, антенн, а также их размеров и свойств. Основа внутренней системы защиты - шина выравнивания потенциалов, способная нейтрализовать мощный импульс перенапряжения, идущего по линиям электропередач, либо коммуникаций. Молниеприемник разряда и заземление связаны между собой токоотводами, количество которых должно быть кратно двум (по два от каждого приемника). Токоотводы необходимо оборудовать поближе к наружным углам строения. Заземление - одно из важнейших звеньев защитной цепи.

Принцип действия.

Заземление отводит ток в землю, предотвращая возгорание и контакт людей с высоким напряжением. Созданная по всем правилам система заземления должна связывать с землей все элементы электрической цепи, поддерживая нулевой потенциал в системе. Заземление изготавливается из металлической пластины достаточного размера и погружается в землю на достаточную глубину (не менее толщины промерзания почвы - около двух метров). Нередко используют толстую трубу или уголок. Для подобной цели также отлично подойдут толстая арматура, железная спинка старой сеточной койки и даже металлическая бочка. В летний засушливый период необходимо периодически увлажнять грунт, поскольку сухая земля является плохим электропроводником. Увлажнение можно обеспечить, подведя к месту захоронения заземления кровельный водосток, слив миниатюрного рукомойника или какой-либо иной небольшой источник воды. Для повышения электропроводности грунта нередко используют соль или селитру, предварительно заполняя ими углубления вокруг места локализации металлического заземления. Кабель, идущий от заземления необходимо выбирать высокого качества. Вообще, молниеотводы следует создавать, исходя из характеристик и материала кровли.

Громоотвод и кровля.

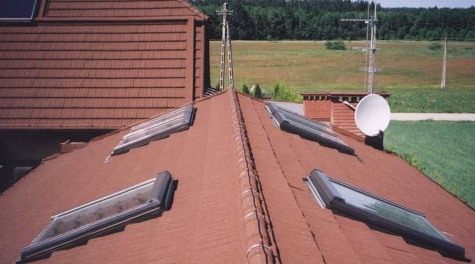

Для металлической кровли любого вида идеально подходят «классические» молниеотводы: вершинный металлический стержень, токоотвод, заземление. При этом, токоотвод прокладывается строго по стене, находящейся с противоположной стороны входа в дом, а заземление необходимо закапывать на значительном расстоянии от фундамента и садовых сооружений. Если кровля выполнена из шифера или дерева, специалисты рекомендуют устраивать молниеотвод несколько по-иному: параллельно кровельному коньку протягивается металлический трос, установленный на подпорки. К тросу намертво прикрепляется (чаще используют сварку) токоотвод, который проходит вниз по стене и направляется в землю. Токоотвод можно спускать по водосточной трубе. Заземление необходимо располагать на расстоянии не ближе, чем 3-5 метров от входа в дом. Крыша, изготовленная из какого-либо вида черепицы требует особой защиты. Лучше всего использовать сетку из стальной проволоки, которой накрывается вся поверхность крыши.

Места стыков необходимо тщательно спаять, после чего к сетке подводится токоотвод, соединенный с заземлением. Металлической стержень молниеотвода - оголенный проводник, может изготавливаться из стали, медной проволоки большого сечения, алюминия. Красить, вскрывать лаком или наносить какой-либо изоляционный слой на молниеотвод нельзя. Чем выше стержень располагается над уровнем крыши - тем большая поверхность находится под защитой от молнии. Молниеотвод для загородного дома можно закрепить на самом высоком (выше дома) дереве. При отсутствии такого дерева, громоотвод соединяют с телемачтой или прикрепляют к дымовой трубе. Не реже, чем один раз в год необходимо проверять громоотводную систему. Все соединения и спайки должны быть сделаны с максимальной тщательностью. Не имея надлежащего опыта и знаний, не рекомендуется самостоятельно создавать подобные защитные системы. Доверьте дело специалистам - это сэкономит Ваше время и нервы. Создав всего один раз надежный молниеотвод, Вы, возможно, не только защитите дом от пожара, но и спасете жизнь себе и своим близким.

Советы

Защитное действие

В прессе и интернете можно найти много статей, показывающих, на какую территорию распространяется защитное действие той или иной конструкции громоотвода. Но все эти материалы составлены, исходя из предположения, что молния бьет по кратчайшему расстоянию. Но это не так. Кратчайшим расстоянием между двумя точками является прямая. Посмотрите на молнию ночью. Разве она прямая? Молния бьет не по кратчайшему расстоянию, а по пути наименьшего электрического сопротивления, а такой путь во время грозы может иметь очень замысловатую форму за счет ионизации воздуха.

Математическое моделирование показывает, что надежно защитить дом от молнии может только металлическая сетка, натянутая над всей крышей на высоте от 1 до 1.5 метра или металлический штырь в разы выше Вашего дома. Строить такую конструкцию решится не каждый, поэтому приходится идти на компромиссы.

Если Ваш дом имеет металлическую крышу из листов металла толщиной более 1 мм (сейчас такие крыши не делают из-за дороговизны металла, но старые дома так крылись нередко), то достаточно просто тщательно заземлить крышу. Желательно подключить заземление к такой крыше в нескольких местах для надежности. Если крыша из более тонкого металла, то такая конструкция не поможет.

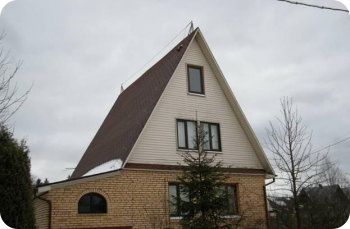

Если крыша дома имеет стреловидную или немного модифицированную, но все равно заостренную кверху форму (типичный случай для наших краев), то самый лучший громоотвод - металлический трос, натянутый строго над коньком крыши на высоте 0.5 - 1.5 метра. Смотри рисунок. Если крыша имеет сложную форму, то придется натянуть несколько тросов над всеми выступающими вверх деталями крыши. Плоские крыши все же придется накрывать сеткой (с ячейкой 1 - 2 метра) из тросов или ставить длинный штырь (от 3 - 4 метров) посреди.

Громоотвод, молниеотвод, молниезащита, грозозащита, защита, молния. Сделать самому, своими руками, самостоятельно. Расчет

При установке высотной конструкции молниезащиты можно не стремиться изолировать ее от дома, устанавливать специальные изоляторы, использовать специальные материалы. При правильном занижении и заземлении напряжение в момент удара молнии на всей конструкции будет не более 1000 вольт. Такое напряжение не пробивает ни древесину, ни кирпич, ни бетон. Если же занижение и заземление выполнены неправильно, то все атмосферное напряжение окажется на Вашем громоотводе, а это - миллионы вольт. От них не защитит никакая изоляция.

Позаботьтесь о безопасности. Плохо закрепленные высотные конструкции могут быть оторваны ветром, и, падая, причинить повреждения дому, припаркованным автомобилям, и травмы людям.

На кирпичные печные трубы необходимо установить штыри. Кирпичные трубы хоть и сделаны из керамики, но нередко влажные, пропитаны смолами и конденсатом, что резко ухудшает их изоляционные свойства. Именно труба может стать проводником молнии в Ваш дом. Металлические трубы можно просто заземлить.

Телевизионные антенны и другие металлические конструкции, установленные на крыше или по стенам дома (например, тарелки спутникового телевидения), могут притягивать молнии, даже если они установлены ниже конька. Это вызвано тем, что они электрически связаны с устройствами, подключенными к электрической сети. Так что они нуждаются в заземлении.

Имеет ли смысл делать молниезащиту?

Судите сами. На основе математического моделирования установлено, что в строение размером 10 х 10 х 10 метров, то есть в типовой загородный двухэтажный дом, стоящий обособленно, удаленно от высоких деревьев и строений, молния попадает в среднем 1 раз в 50 лет. Так что, если Вы постоянно живете в этом доме, то имеете все шансы сгореть вместе со всей семьей на протяжении своей жизни. Если же дом является дачей, и Вы там в грозу не останавливаетесь, то можете лишиться этого дома.

Чем опасна молния? Для каких строений особенно высока опасность?

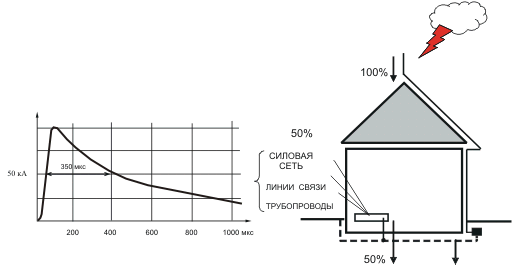

Молния представляет из себя импульс электрического тока большой силы, возникающий за счет накопления заряда в грозовых облаках. Сила тока в импульсе может достигать 200 000 А. Такие молнии бывают крайне редко, но молнии до 100 000 А встречаются регулярно. Проходя через различные материалы, грозовой разряд приводит к выделению тепловой энергии. Именно она и является причиной разрушений и пожаров.

Причем выделяемая энергия зависит от характеристик вещества, через которое проходит ток, а именно от его сопротивления электрическому току. Чем выше сопротивление этого вещества, тем больше тепла выделится. Так, если молния ударит в металлическую трубу, установленную вертикально и заглубленную в землю, то ничего страшного не будет. Труба нагреется до 60 - 160 градусов. После ее остывания, возможно, Вы не найдете на ней и следов удара. Все потому, что сталь имеет невысокое сопротивление электрическому току. Но представьте, что Ваша мачта состоит из двух половинок, не очень плотно скрепленных между собой. Между ними есть воздушный зазор, имеющий высокое сопротивление. Тогда при ударе молнии в месте соединения возникнет мощный разряд. Металл в месте разряда моментально испарится, так как температура там будет сотни тысяч градусов. Мачта, скорее всего, переломится в этом месте и станет сильно короче.

Однако вещества, которые совершенно не проводят электрический ток, меньше притягивают молнии, так как не накапливают заряды. Таким образом, можно сделать вывод, что наиболее опасны с точки зрения ударов молнии материалы, имеющие высокое, но не запредельное сопротивление электрическому току. В таких материалах, с одной стороны, под действием высокого атмосферного напряжения накапливаются заряды, способствующие пробою, а с другой, электрический ток вызывает интенсивное выделение тепла. Таким материалом, из доступных и распространенных, является древесина. Ситуация усугубляется тем, что древесина горюча. Удар молнии в деревянный (цельный или щитовой) дом однозначно вызовет пожар.

Керамические строения (кирпич, ракушечник) менее подвержены ударам молний, так как (если они сухие) не проводят ток, не накапливают зарядов. Бетон, с другой стороны, благодаря наличию внутри него арматуры более устойчив к ударам молнии, так как арматура является, в некоторой степени, шунтом, снижающим сопротивление всей конструкции электрическому току.

Своими руками

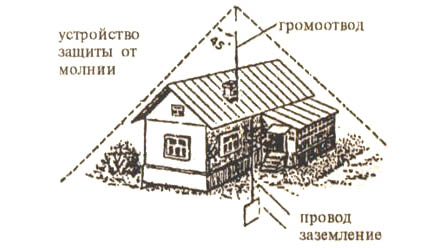

 Молниеотвод — устройства для охраны дачи или загородного дома от разрушительных последствий прямого попадания молнии. Для его изготовления нужна медная или стальная проволока (катанка), а также стальные стержни разных профилей, уголок, полоса, труба нужного сечения. Стальные материалы рекомендуется использовать оцинкованными, не оцинкованные снаружи желательно покрасить водостойкими красками, лаками, битумом. Молниеотвод любой конструкции всегда должен состоять из молния-приемника, тока-отвода и заземлителя сечением не менее 50 мм. Такое сечение имеет, например, проволока диаметром 8 мм (можно использовать проволоку диаметром 6 мм, но не меньше).

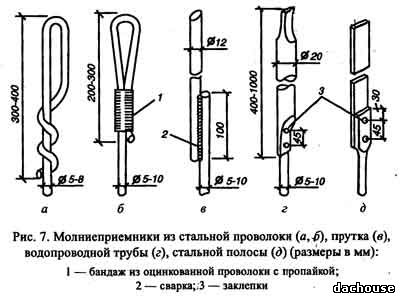

   Молния-приемник делают со стальной проволоки такого же диаметра, как и токоотвод, например 12-14 мм, стальной трубы диаметром около 20 — 25 мм с толщиной стенок 2,5 мм или более, верхний конец которой нужно сплющить или заварить под конус. Вверх такой трубы можно вставить и приварить выточенную в виде иглы заглушку. Трубу можно заменить полосой, уголком или любой профильной сталью, но чтобы площадь сечения была не менее 50 мм. Высота молния-приемника не должно быть более 2 м. Крепят его к дереву или шесту несколькими скобами. Если молния-приемник делают со стальной проволоки диаметром 6-10 мм, сначала из него сгибают петлю и плотно обматывают конец проволокой, создавая бандаж. Длина такого конца молния-приемника колеблется от 200 до 400 мм.

   Токаотвод может быть из стали любой марки, одна или многожильным, общее их сечение должно равняться не менее 50 мм. Если тока-отвод разветвляется, то сечение его жил может составлять 25-35 мм. Тока-отводы от молния-приемника до заземлителя нужно прокладывать кратчайшим путем так чтобы не образовалось петель и острых углов, чтобы при ударах молнии не возникали пробои между разными тока-отводами, а также обрывы под действием электродинамических сил молнии. Самое прочное и надежное соединение с молния-приемниками и заземлителями — сварка одна-баковым или двух-баковым швом длиной не менее 100 мм. Иногда концы плотно привинчивают по длине 200 мм несколькими болтами.

   К заземлителю и молния-приемнику токоотвод можно крепить с помощью двух болтов или трех заклепок. При болтовых соединениях конец тока-отвода накладывают на заземлитель на длину 120, а при заклёпках — 150 мм. Концы оцинкованной проволоки для соединения, можно только очистить от грязи и пыли, а не оцинкованные, для обеспечения хорошего контакта обязательно зачистить. В местах крепления тока-отвода к стальным деталям краску счищают, один конец самого тока-отвода загибают крючком или петлей, ставят с двух сторон шайбы и сильно затягивают болтом. Места соединения (кроме сварки) обматывают в несколько слоев изоляционной лентой, затем грубой тканью, которую затем обматывают толстой ниткой и все это закрашивают. Для лучшего контакта концы можно также полудить оловом и спаять их.

   Заземлитель может быть изготовлен с различной профильной стали с сечением не менее 50 мм, стальных полос толщиной не менее 4 мм, стальной проволоки диаметром 6 мм и более, стальных труб диаметром от 40 до 60 мм, чем больше диаметр, тем лучше. Более  хорошие заземлители получаются из различных оцинкованных материалов. Заземляя молния-отводы, необходимо помнить: чем меньше величина сопротивления, тем лучше. Для безопасности заземлители следует размещать не ближе  чем за 5 м от проезжих дорог и тропинок, детских площадок и т.п., а тока-отводные спуски удалять от входа в дом или в другие здания и от фундаментов здания на расстояние 0,5 — 0, 8 м.

   Молния-отводы чаще всего заземляют с помощью стержней из труб или профильной стали. Берут 2 — 3 таких стержня, длиной от 2,5 до 3 м забивают вертикально в землю на расстоянии 3 м и более друг от друга. Потом их объединяют в одну схему стальной полосой или арматурой с сечением не менее 50 мм, которые закрепляют со стержнями сваркой, болтами или заклепками. Чем более влажный грунт, тем выше тока-проводимость, и наоборот. Летом, как правило, верхний слой земли сильно высыхает, повышая тем самым сопротивление заземлителя. Вот почему полосы нужно закапывать на глубину не менее полуметра, а стержни забивать так, чтобы их верхний конец находился на расстоянии 0,5 м от поверхности, в общем, чем глубже, тем лучше.

   Надо иметь в виду, что сопротивление различных электродов в одинаковых грунтах разное. Если вертикальный заземлитель длиной около 3 м забить в чернозем или глину, то его сопротивление будет приблизительно 30 Ом, а сопротивление горизонтальной полосы длиной 5 м, закопанной на глубину 0,8 м в тот же грунт, уменьшится до 25 Ом.



Способы защиты

Многие любят сидеть во время грозы дома перед окном и наблюдать за сверкающими разрядами, но мало кто задумывается над тем, что молния может доставать до земли и поражать различные предметы (дома, вышки, деревья и т. д.). Последствиями такого удара могут быть возгорания, взрывы или же механические повреждения. Достаточно часто жертвами этого природного явления становятся люди и животные, вот почему так важно обезопасить свое жилище от попадания молнии.

Как обезопасить дом от попадания молнии

Достаточно просто и дешево можно защитить дом, установив одиночный стержневый молниеотвод. Представляет он собой молниеприемник в виде вертикального стержня, который с помощью проводников соединяется с заземляющим контуром. Устанавливать молниеприемник можно непосредственно на крыше, но лучше это сделать возле дома на отдельно стоящем столбе. Чем больше будет высота столба, тем меньше вероятность попадания молнии в дом. Стержневая конструкция молниеприемника может похвастаться невысокой ценой, но по эффективности есть лучше конструкции, к примеру, молниеприемник, сделанный в виде сетки. Установив такую сетку на крыше дома и соединив ее с заземляющим контуром с помощью нескольких отдельных проводников, можно достичь идеальной защиты дома.

Существует еще один способ защиты от поражения молнии — это натяжка стальных тросов над объектом, который следует обезопасить, с последующим их заземлением. Правильно выбранное месторасположение тросов сделает этот вид защиты наиболее эффективным и предпочтительным.

Любой тип молниезащиты будет работать, если правильно подобран и выполнен токопровод, а также при условии, что соединение с заземляющим устройством соответствует стандарту. Даже незначительное отклонение от технологии установки и монтажа всех элементов конструкции может привести не только к неспособности выполнять поставленные задачи (принимать на себя разряд и отводить его в землю), но и усугубить ситуацию, сделав молниеотвод магнитом для мощных электрических разрядов молнии, а притянув их к себе, не обеспечить полноценный отвод. Поэтому такую достаточно серьезную и ответственную работу по установке молниеотвода лучше доверить специалистам.

Молниеотвод в деревянном доме
Молниеотвод дома
Громоотвод в частном доме
Громоотвод для дачного дома
Громоотвод в частном доме
Современный громоотвод
Молниеотвод в частном доме
Характеристики

Применение

Молниеотвод — устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты от удара молнии. В быту также употребляется некорректное, но более благозвучное «громоотвод».

Во время грозы на Земле появляются большие индуцированные заряды и у поверхности Земли возникает сильное электрическое поле. Напряжённость поля особенно велика возле острых проводников, и поэтому на конце молниеотвода зажигается коронный разряд. Вследствие этого индуцированные заряды не могут накапливаться на здании и молнии не происходит. В тех же случаях, когда молния всё же возникает (такие случаи очень редки), она ударяет в молниеотвод и заряды уходят в Землю, не причиняя разрушений[1].

Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций с молниеотводами и до этой даты (например, Невьянская башня, бумажные змеи Жака Рома)[2].

Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, — писал Франклин. — Возьмите тонкий железный стержень (каким, например, пользуются гвоздильщики) длиною достаточною для того, чтобы три-четыре фута одного конца опустить во влажную землю, а шесть-семь другого поднять над самой высокою частью здания. К верхнему концу стержня прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как игла. Стержень можно прикрепить к стене дома бечевой (шнуром). На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать ее к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда. Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии»[3].

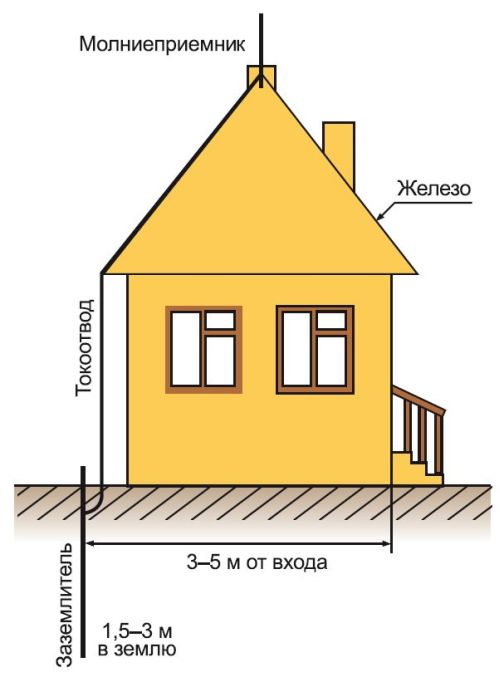

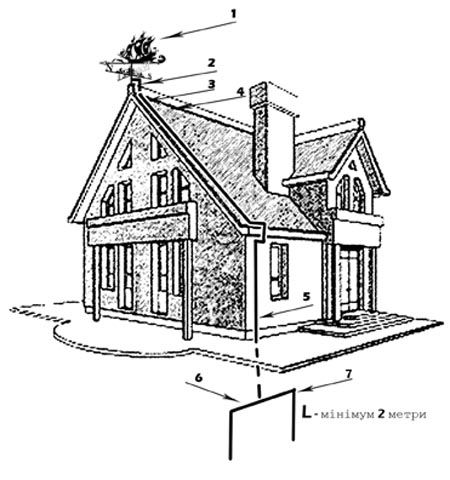

Состоит из трёх связанных между собой частей:

    молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом.
    заземляющий проводник или токоотвод — проводник, служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения.
    заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом; обычно представляет собой металлическую плиту, заглублённую в грунт.

Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом. Радиус защитного действия молниеотвода определяется его высотой и приближенно рассчитывается по формуле:

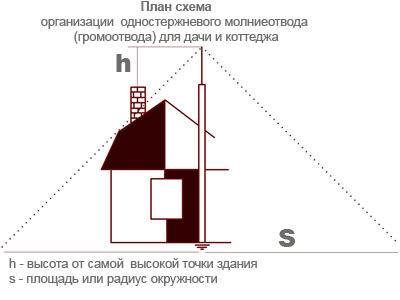

R=1,732 x h,

где h — высота от самой высокой точки дома до пика молниеотвода.

Иногда молниеотвод встраивается в декоративные элементы здания или сооружения (флюгеры, навершия колонн и т. д.).

Цены / Заказать
М51. Системы внешней молниезащиты (ОВО Bettermann Германия)

М5101. Стержень 101/G-DIN 5402158 молниеприёмный D=16мм L=1500мм сталь (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     1787.73 1 шт     10 шт
М5102. Стержень 101/A-Cu 5400627 молниеприёмный D=16мм L=1500мм медь (OBO Bettermann) кровля из Cu, нерж. ст. шт     10171.71 1 шт     10 шт
М5103. Стержень 101/ALU-1000 5401771 молниеприёмный D=16мм L=1000мм алюминий (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     1396.53 1 шт     10 шт
М5104. Стержень 101/VL-AL 3500 5401993 молниеприёмный для плоской кровли L=3500мм Al (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     3155.83 1 шт     10 шт
М5105. Держатель 113/Z-20 5230527 стержня для стержней D=20мм (OBO Bettermann) под заказ, кровля из ст., Al шт     329.06 1 шт     1 шт
М5106. Держатель ISA-A-500 5408806 молниеприёмного стержня D=16мм L=500мм (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     2390.67 1 шт     1 шт
М5107. Держатель ISA-A-800 5408814 молниеприёмного стержня D=16мм L=800мм (OBO Bettermann) ст., Al, нерж. ст. шт     2950.51 1 шт     1 шт
М5108. Стержень 101/I3000 5408105 изолирующий D=20мм L=3000мм (OBO Bettermann) под заказ шт     5620.81 1 шт     1 шт
М5111. Cоединитель 101/IA-M16 5408350 (OBO Bettermann) Скидка: 25% шт     2037.86* 1 шт     1 шт
М5113. Острие 101/ISP-M10 5408458 молниеприёмное на изолирующий стержень D=10мм (OBO Bettermann)   шт     505.45 1 шт     1 шт
М5114. Стержень 101/VL-AL1500 5401929/5401980 молниеприёмный для плоской кровли L=1,5м Al (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     1703.29 1 шт     1 шт
М5115. Стержень 101/VL-AL2000 5401933/5401983 молниеприёмный для плоской кровли L=2м Al (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     1388.53 1 шт     1 шт
М5116. Стержень 101/VL-AL2500 54019375401986 молниеприёмный для плоской кровли L=2,5м Al (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     1690.48 1 шт     1 шт
М5117. Стержень 101/VL-AL3000 5401941/5401989 молниеприёмный для плоской кровли L=3м Al (OBO Bettermann) кровля из ст., Al, нерж. ст. шт     2098.75 1 шт     1 шт
М5118. Держатель 177/30-Cu 5207754 настенный для проволоки D=8-10мм в ПВХ обол. (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     53.69 1 шт     50 шт
М5119. Опора F-Fix-16 5403200 молниеприёмного стержня с зажимом (OBO Bettermann) под заказ, ст, Al, нерж.ст,Cu шт     2715.20 1 шт     1 шт
М5120. Опора 101/B-16 5402956 молниеприёмного стержня с резьбой (OBO Bettermann) под заказ ст., Al, нерж.ст.,Cu шт     1842.49 1 шт     1 шт
М5121. Проволока RD 8/ALU-T 5021294 D=8мм алюминий (OBO Bettermann) кровля из ст., Al, нерж. ст. м      105.73 1 м      100 м
М5122. Проволока RD 8/Cu 5021480 D=8мм медь (OBO Bettermann) кровля из Cu, нерж. ст. м      754.31 1 м      100 м
М5123. Проволока RD 8 5021081 D=8мм сталь (OBO Bettermann) кровля из ст., Al, нерж. ст. м      61.42 1 м      125 м
М5124. Держатель 132/VA 5202833 проволоки на коньке кровли нержавеющая cталь (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     467.16 1 шт     50 шт
М5125. Держатель 132/Cu 5202868 проволоки на коньке кровли медь+нержавеющая cталь (OBO Bettermann) под заказ, кровля из Cu, нерж. шт     605.76 1 шт     50 шт
М5126. Держатель 157/F VA-230 5215552 кровельный L=230мм нержавеющая сталь (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     265.50 1 шт     50 шт
М5127. Держатель 157/F VA-280 5215579 кровельный L=280мм нержавеющая cталь (OBO Bettermann) под заказ, кровля из ст., Al шт     295.21 1 шт     50 шт
М5128. Держатель 157/F VA-410 5215595 кровельный L=410мм нержавеющая cталь (OBO Bettermann) под заказ, кровля из ст., Al, шт     345.35 1 шт     50 шт
М5129. Держатель 157/F-Cu-280 5216206 кровельный L=280мм медь+нержавеющая cталь (OBO Bettermann) под заказ, кровля из Cu, нерж. шт     408.95 1 шт     50 шт
М5130. Держатель 132/К-VA 5202515 проволоки на коньке кровли D=8-10мм нерж. сталь (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     386.72 1 шт     50 шт
М5131. Держатель 132/К-Cu 5202590 проволоки на коньке кровли D=8-10мм медь (OBO Bettermann) под заказ, Cu, нерж. ст. шт     533.89 1 шт     50 шт
М5132. Опора 165/MBG 5218691 на плоскую крышу наполнитель бетон (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     239.20 1 шт     12 шт
М5133. Хомут-держатель 303/DIN 5102081 для трубы 3/4" (OBO Bettermann) под заказ, труба из ст., Al шт     332.22 1 шт     5 шт
М5134. Хомут-держатель 303/DIN 5102111 для трубы 1" (OBO Bettermann) труба из ст., Al, нерж. ст. / Скидка: 17% шт     301.18* 1 шт     5 шт
М5135. Хомут-держатель 303/DIN 5102138 для трубы 11/4" (OBO Bettermann) под заказ, труба. из ст., Al шт     389.22 1 шт     5 шт
М5136. Хомут-держатель 303/DIN 5102154 для трубы 11/2" (OBO Bettermann) под заказ, труба из ст., Al, шт     387.35 1 шт     5 шт
М5137. Хомут-держатель 303/DIN 5102197 для трубы 2" (OBO Bettermann) под заказ, труба ст., Al, нерж шт     390.15 1 шт     5 шт
М5138. Опора 288/DIN 5320712 мостовая алюминий (OBO Bettermann) кровля из ст., Al шт     171.82 1 шт     50 шт
М5140. Компенсатор проволоки 172/AR 5218926 D=8мм алюминий (OBO Bettermann) кровля из ст., Al, нерж. ст. / Скидка: 16% шт     203.17* 1 шт     25 шт
М5141. Основание 194 5207258 клейкое на бетон М 8 (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     49.88 1 шт     100 шт
М5142. Клемма 270 5317207 стальная фальцевая для проволоки и листа до 10мм (OBO Bettermann) проволока из ст., Al, нерж.ст. шт     434.26 1 шт     50 шт
М5143. Клемма 270/Cu 5317258 медная фальцевая для проволоки и листа 10мм (OBO Bettermann) проволока из Cu, нерж. ст. шт     970.06 1 шт     50 шт
М5144. Клемма 274 5317428 стальная фальцевая для проволоки и листа до 10мм (OBO Bettermann) под заказ, провод. из ст., Al шт     473.22 1 шт     50 шт
М5145. Клемма 274/Cu 5317479 медная фальцевая для проволоки и листа до 10мм (OBO Bettermann) под заказ, пров. из Cu, нерж. шт     790.57 1 шт     50 шт
М5146. Держатель 113/Z-16 5412609 стержня D=16мм сталь (OBO Bettermann) стержень из ст., Al, нерж. ст. шт     202.59 1 шт     50 шт
М5148. Держатель 113/B-Z-HD 5412803 стержня D=16мм сталь (OBO Bettermann) стержень из ст., Al шт     269.75 1 шт     100 шт
М5149. Держатель 113/BZ-FL 5230446 для плоского проводника 30х3,5мм сталь (OBO Bettermann) проводн.  из ст., Al / Скидка: 24% шт     184.46* 1 шт     100 шт
М5150. Держатель177/VA 5207339 настенный для проволоки D=8мм сталь (OBO Bettermann) проволока из ст., Al, нерж.ст. шт     97.09 1 шт     50 шт
М5151. Держатель 157/FK-VA 5215544 кровельный L=230мм для пров. D=8-10мм (OBO Bettermann) кровля из Cu, нерж. ст. шт     210.91 1 шт     50 шт
М5152. Держатель 113/Z 8-10 5229960 стальной настенный с пластиной (OBO Bettermann) ст., Al, нержав шт     163.34 1 шт     50 шт
М5153. Держатель 113/B-Z-HD 8-10 5230322 стальной настенный с пластиной (OBO Bettermann) проволока из ст., Al, нерж.ст. шт     282.87 1 шт     100 шт
М5154. Держатель 113/MS 8-10 5230217 медный настенный с пластиной (OBO Bettermann) под заказ, проводник Cu, сталь / Скидка: 24% шт     432.66* 1 шт     50 шт
М5155. Держатель 113/B-MS-HD 8-10 5230365 медный настенный с пластиной (OBO Bettermann) проволока из Cu, нерж. ст. шт     367.02 1 шт     100 шт
М5156. Соединитель 249/ST 5311500 быстрого монтажа сталь (OBO Bettermann) проволока из ст., Al, нерж.ст. шт     198.42 1 шт     50 шт
М5157. Соединитель 249/ALU 5311519 быстрого монтажа алюминий (OBO Bettermann) проволока из ст., Al, нерж.ст. шт     265.50 1 шт     50 шт
М5158. Соединитель 249/Cu 5311527 быстрого монтажа медь (OBO Bettermann) под заказ, пров. из Cu, нерж. шт     527.36 1 шт     50 шт
М5159. Зажим 324/S 5326303 клеммный для крепления к водостокам сталь (OBO Bettermann) водосток из ст., Al, нерж. ст. шт     144.75 1 шт     50 шт
М5160. Зажим 324/S-Cu 5326338 клеммный для крепления к водостокам медь (OBO Bettermann) под заказ, водосток из Cu, нер шт     451.76 1 шт     50 шт
М5161. Клемма-держатель 262 5316014 для крепления к водосточным желобам сталь (OBO Bettermann) водосток из ст., Al, нерж. ст. шт     330.14 1 шт     25 шт
М5162. Клемма-держатель 262/Cu 5316154 для крепления к водосточным желобам медь (OBO Bettermann) под заказ, желоб из Cu, нерж. шт     1096.72 1 шт     25 шт
М5163. Клемма-держатель 262/ZM 5316170 с биметалл. пластиной для проводника из Al (OBO Bettermann) под заказ, водосток из Cu, нер шт     1257.26 1 шт     25 шт
М5164. Клемма 264 5316510 для противоснежной решётки сталь(OBO Bettermann) водосток из ст., Al, нерж. ст. / Скидка: 7% шт     384.40* 1 шт     25 шт
М5165. Клемма 5010/20 FT 5304520 стальная фланцевая для жести толщиной до 20мм (OBO Bettermann) под заказ, кровля из ст., Al / Скидка: 24% шт     576.88* 1 шт     25 шт
М5166. Клемма 5004/12 DIN 5304407 фальцевая оцинк. провол. D=8-10мм Hлиста=1-12мм (OBO Bettermann) под заказ, пров. из ст., Al шт     686.04 1 шт     25 шт
М5167. Клемма 5004/20 DIN 5304504 фальцевая оцинк. провол. D=8-10мм Hлиста=10-20мм (OBO Bettermann) под заказ, проволока ст., Al / Скидка: 24% шт     644.15* 1 шт     25 шт
М5168. Зажим 5403219 для соединения молниеприемного стержня с круглым проводником RD 8мм под заказ шт     1733.29 1 шт     5 шт
М5169. Хомут-держатель 301/S 5351057 для водосточной трубы D=100мм сталь (OBO Bettermann) водосток из ст., Al, нерж. ст. шт     187.74 1 шт     50 шт
М5171. Хомут-держатель 301/S-Cu 5351456 для водосточной трубы D=100мм медь (OBO Bettermann) под заказ, водосток Cu, нерж шт     386.42 1 шт     50 шт
М5172. Хомут-держатель 301/S-Cu 5351472 для водосточной трубы D=120мм медь (OBO Bettermann) водосток из Cu, нерж. ст. шт     469.49 1 шт     50 шт
М5173. Хомут-держатель 301/V 5350867 для водосточной трубы D=90-130мм сталь (OBO Bettermann) водосток из ст., Al, нерж. ст. шт     209.61 1 шт     5 шт
М5174. Хомут-держатель 301/V-Cu 5350883 для водосточной трубы D=90-130мм медь (OBO Bettermann) под заказ, водосток из Cu, нер шт     664.57 1 шт     5 шт
М5176. Соединитель 223/DIN 5335205 промежуточный сталь (OBO Bettermann) проводник из ст., Al, нерж. ст шт     371.49 1 шт     50 шт
М5177. Соединитель 223/MS-DIN 5335256 промежуточный медь (OBO Bettermann) под заказ,  проводник Cu, нерж шт     672.03 1 шт     50 шт
М5178. Соединитель 226 5336007 промежуточный сталь (OBO Bettermann) проводник из ст., Al, нерж. ст шт     469.06 1 шт     50 шт
М5179. Соединитель 226/VA 5336058 промежуточный нержавеющая cталь (OBO Bettermann) под заказ, проводн. из ст.,Al, шт     446.16 1 шт     50 шт
М5180. Соединитель 226/ZV-VA 5336074 промежуточный с биметаллической пластиной (OBO Bettermann) "под заказ" шт     1173.26 1 шт     50 шт
М5181. Соединитель 233/ZV 5336376 промежуточный с биметаллической пластиной (OBO Bettermann) под заказ, пров. из ст.,Al, Cu шт     1125.66 1 шт     50 шт
М5182. Держатель 177/20-DIN 5207444 настенный для проволоки D=8-10мм в ПВХ обол. (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     48.42 1 шт     50 шт
М5183. Держатель 177/30-DIN 5207460 настенный для проволоки D=8-10мм в ПВХ обол. (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     51.07 1 шт     50 шт
М5184. Держатель 157/FK-Cu-230 5216184 кровельный L=280мм для провол. D=8-10мм (OBO Bettermann) под заказ, кровля из Cu, нерж. / Скидка: 24% шт     223.96* 1 шт     50 шт
М5185. Держатель 157/ND-VA 5215307 кровельный полиамид для пров. D=8-10мм (OBO Bettermann) кровля из черепицы, шифера шт     321.15 1 шт     100 шт
М5186. Держатель 159/K-VA 5216818 кровельный для проволоки D=8-10мм нерж. сталь (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     151.58 1 шт     50 шт
М5187. Держатель 159/VA-V 5217075 кровельный для проволоки D=8мм нерж. сталь (OBO Bettermann) кровля из ст., Al, нерж.ст.,Cu шт     210.02 1 шт     50 шт
М5188. Держатель 165/B-60 5218810 кровельн. на плоск. крышу для пров. D=8-10мм сталь (OBO Bettermann) под заказ, кровля из ст., Al шт     662.70 1 шт     50 шт
М5189. Опора 165/MBG 5218675 на плоскую крышу наполнитель бетон для пров. D=10мм (OBO Bettermann) пр. из ст., Al, Cu шт     232.41 1 шт     12 шт
М5191. Соединитель 247 5311209 Т-образный для проволоки D=8-10мм сталь (OBO Bettermann) проводник из ст., Al, нерж. ст шт     255.67 1 шт     50 шт
М5192. Соединитель 247/Cu 5311268 Т-образный для проволоки D=8-10мм медь (OBO Bettermann) под заказ, пров. из Cu, нерж. шт     692.57 1 шт     50 шт
М5193. Cоединитель 101/IDK 5408245 DK-образный (OBO Bettermann) под заказ / Скидка: 24% шт     2143.89* 1 шт     1 шт
М5195. Держатель 133/A 5202248 кровельный дистанционный ПВХ для пров. D=8-10мм (OBO Bettermann) под заказ, кровля из чер, шиф шт     332.28 1 шт     50 шт
М5196. Держатель 133/NB 5202213 кровельный дистанционный ПВХ для пров. D=8-10мм (OBO Bettermann) кровля из черепицы, шифера шт     229.39 1 шт     50 шт
М5197. Держатель 165/NBК-55 5218314 кровельный дистанцион. ПВХ для пров. D=8-10мм (OBO Bettermann) кровля мягк. из ст.,Al,нерж.ст шт     433.21 1 шт     50 шт
М5198. Соединитель 237/N 5328209 проволоки D=8-10мм сталь (OBO Bettermann) проводник из ст., Al, нерж. ст шт     275.96 1 шт     50 шт
М5199. Соединитель 237/N-CU 5328284 проволоки D=8-10мм медь (OBO Bettermann) под заказ, Cu, нерж. ст. шт     907.25 1 шт     50 шт
М5109. Стержень 101/I6000 5408148 изолирующий D=20мм L=6000мм (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 24% шт     7988.08* 1 шт     1 шт
М5110. Cоединитель 101/IT 5408156 Т-образный (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 7% шт     1229.23* 1 шт     1 шт
М5112. Наконечник 101/IES 5408393 (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 11% шт     1513.00* 1 шт     1 шт
М5139. Опора 287 5320704 клеммная алюминий (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 7% шт     75.12* 1 шт     50 шт
М5147. Держатель 113/B-MS-HD-16 5412811 стержня D=16мм медь (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 32% шт     297.78* 1 шт     50 шт
М5170. Хомут-держатель 301/S 5351073 для водосточной трубы D=120мм сталь (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 33% шт     119.00* 1 шт     50 шт
М5175. Хомут-держатель 301/V-VA 5350905 для водосточной трубы D=90-130мм нерж. cталь (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 27% шт     297.03* 1 шт     5 шт
М5190. Опора 165/R-8 5218993 на плоскую крышу наполнитель бетон для пров. D=8мм (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 13% шт     229.85* 1 шт     10 шт
М5194. Cоединитель 101/IK 5408296 K-образный (OBO Bettermann) РАСПРОДАЖА ОСТАТКОВ / Скидка: 30% шт     1396.42* 1 шт     1 шт

Фирмы

Строительное право не налагает на владельцев небольших домов обязанность оборудования зданий системой молниезащиты, но мы не должны отказываться от ее установки.

Свой дом мы можем защитить от молнии двумя способами – это установка системы молниезащиты традиционной и так называемой активной системы.

Рассмотрим следующие вопросы. Чем отличаются эти две установки? Из каких элементов состоят? Какое влияние имеют на безопасность и эстетику наших домов?

Громоотвод для деревянного дома

1. ТРАДИЦИОННАЯ СИСТЕМА МОЛНИЕЗАЩИТЫ.

Традиционная система молниезащиты защищает дом от последствий ударов молнии с помощью горизонтальных и вертикальных стержней (громоотводов), соединенных с отводящим заземлением.

Молниеотвод в частном доме(Традиционная система молниезащиты.)

Чтобы выбрать подходящее место для установки громоотвода сначала нужно определиться с так называемыми зонами защиты. К громоотводу должны быть подключены все выступающие металлические элементы постройки крыши: дымовые трубы, мачты, антенны и т.д.

Если кровля выполнена из листового металла, то её также можно использовать в качестве проводника, при условии,  что ее толщина не будет меньше 0,5 мм, независимо от вида материала кровельного покрытия в соответствии с PN-IEC 61024-1.

Для строительства традиционной системы молниезащиты используется сталь, медь и алюминий. Из этих материалов монтируется конструкция на крыше и под землёй. Для того чтобы ток высокого напряжения ушёл в землю, в неё забиваются металлические стержни, чтобы через них ток свободно ушёл в землю. Для этого громоотвод строят вдали от участков, где могут ходить люди, например, вблизи тротуаров, пешеходных дорожек, террас, летних площадок.

2. СИСТЕМА АКТИВНОЙ МОЛНИЕЗАЩИТЫ.

Активная система молниезащиты выглядит гораздо эстетичнее, нежели традиционная потому как подразумевает установку всего лишь одного вертикального громоотвода. Благодаря этому, мы исключаем замкнутые контуры по всей крыше дома, при этом имеем эффективную защиту от ударов молнии.

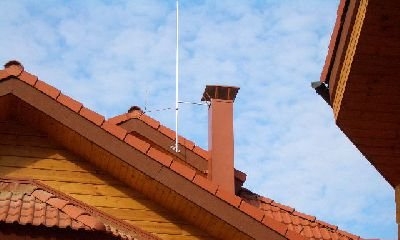

Молниеотвод на крыше(Система активной молниезащиты.)

Активная система молниезащиты имеет большую эффективность по сравнению с традиционной, потому как не нужно подключать все выступающие на крыше элементы. Ток утекает самым коротким путём, благодаря этому, пожарная опасность, как и опасность поражения током высокого напряжения сведены к минимуму.

Преимуществом активной системы молниезащиты является и то, что не требуется забивание стержней в землю вокруг дома, что является необходимым в случае традиционной системы молниезащиты. Для установки активной системы также используется нержавеющая сталь, медь и алюминий.



 Система активной молниезащиты особенно подходит для защиты жилых домов с площадью крыши до 500 кв.м.
Статус:
Обработан
