Бензопила Электрон характеристики. Ремонт двигателя бензопилы «УРАЛ 2Т-ЭЛЕКТРОН» и его особенности

Бензопила электрон - удобна в эксплуатации, надежна, обладает высокой мощностью, экологически безопасна для природы и для оператора. Высокие рукоятки снижают утомляемость при работе, позволяют работать в условиях глубокого снежного покрова.

Видео

Ремонт бензопилы Урал 2 электрон
Бензопила Урал 2т электрон технические характеристики
Бензопила Урал 2 электрон характеристики
Двигатель Урал 2т
Урал 2т электрон ремонт

Бензопила Электрон характеристики

 Бензопила предназначена для пиления древесины на валке, раскряжевке, обрезки сучьев, выполнения рубок ухода, выполнения строительных и хозяйственных работ. Кроме нее, рекомендуем обратить внимание также на бензопилу 240 и бензопилу бп.

Бензопила электрон - удобна в эксплуатации, надежна, обладает высокой мощностью, экологически безопасна для природы и для оператора. Высокие рукоятки снижают утомляемость при работе, позволяют работать в условиях глубокого снежного покрова. Бензопила может комплектоваться гидравлическим клином КГМ-1А, позволяющим проводить одиночную направленную валку деревьев.

Мощный двигатель, надежность конструкции, отсутствие загазованности, безопасность делают ее лучшей профессиональной пилой для условий России. Шины для бензопил можно приобрести в специализированном магазине.

Технические данные:
Двигатель: бензиновый, одноцилиндровый, двухтактный
Мощность, кВт: 3,68
Расход топлива, г/кВт ч: 632
Рабочая длина пильного аппарата, см: 46
Уровень виброскорости на рукоятках управления, м/с: 7,9х10-2
Масса, кг: 11,7
Габаритные размеры, мм: 460х880х460
Диаметр цилиндра, мм 55
Мощность двигателя после 25-часовой приработки в эксплуатации, кВт, (л. с.), не менее 3,68 (5)
Частота вращения коленчатого вала двигателя при максимальной мощности, мин -1 6200±200
Расход топлива на режиме максимальной мощности, г/кВт*ч (г/л с. ч.), не более 632 (465)

Читайте подробнее о смазке и шаге цепи бензопил.


Советы

Как запустить новый двухтактный двигатель?

Перед сборкой или запуском вашего нового двухтактного двигателя Partner необходимо прочитать руководство по эксплуатации. Сборка продукта может оказаться очень трудной. Несоблюдение правильной процедуры может вызвать повреждение оборудования.

Руководство по эксплуатации также содержит важные указания по безопасности, которую необходимо соблюдать.

1. Заполните топливный бак правильной топливной смесью.

2. Откройте клапан подачи топлива и прикройте воздушную заслонку.

3. Не вытягивайте шнур стартера более 5-6 раз при прикрытой воздушной заслонке. Слишком большое число попыток запуска двигателя при прикрытой воздушной заслонке может вызвать перелив топлива. Некоторые современные двигатели с низким уровнем вредных выбросов работают очень тихо, и вы с трудом можете услышать запуск двигателя.

4. После первой вспышки в двигателе откройте воздушную заслонку.

5. Потяните шнур стартера снова. Двигатель должен завестись.

6. Осторожно откройте дроссельную заслонку, чтобы выключить режим быстрого холостого хода. Коленвал двигателя, запущенного с использованием воздушной заслонки, начнет вращаться, даже если вы не открыли дроссельную заслонку, из-за режима быстрого холостого хода. Поэтому при запуске цепной пилы важно задействовать цепной тормоз.

Ремонт двигателя бензопилы «УРАЛ 2Т-ЭЛЕКТРОН» и его особенности

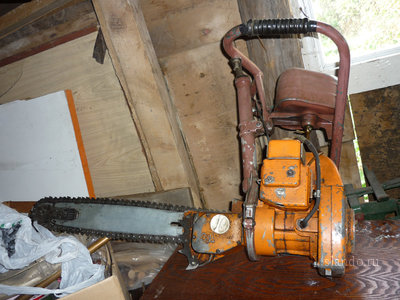

Совсем недавно мне пришлось заниматься ремонтом двигателя заслуженной трудяги — бензопилы «УРАЛ 2Т Электрон».
В этой статье я хочу изложить не только операции разборки-сборки конкретного двигателя, а постараюсь донести в наиболее доступной форме общие методы, приемы и маленькие хитрости ремонта двухтактных двигателей, в качестве иллюстраций используя  фотографии.

Двигатель, попавший на ремонт, заводился только на сильно обогащенной смеси на короткий промежуток времени и глох. Компрессия была хорошая. Регулировка карбюратора и момента зажигания эффекта не принесла. Возникло предположение, что неисправность обусловлена подсосом воздуха до такта сжатия. Прокладки под карбюратором, цилиндром и в картере выглядели целыми, под подозрение попали сальники коленвала.

Но что нужно сделать, прежде чем приступить к разборке узла или агрегата?

-для начала его нужно очистить от загрязнений и вымыть,

-подготовить рабочее место и необходимый инструмент,

-во время работы соблюдать осторожность и необходимый минимум правил техники безопасности. Берегите себя.

Двигатель пилы разбирается довольно просто, единственная сложность -снятие маховика, для чего по инструкции нужно использовать приспособление. Вместо этого приспособления я обошелся 3-мя 10 копеечными монетами, вложил их под храповик, на торец коленвала и, хорошо подтянув храповик, сквозь отверстие ударил молотком через тупую наставку по монеткам. Хватило одного удара.

Итак, двигатель разобран.

Маленький совет. При разборке, по возможности крепеж (гайки, шайбы и пр.) старайтесь наживлять на свои места (на фото это можно видеть), а что не получается, складывайте в разные баночки, коробочки и убирайте подальше от места работы. Чтобы не перевернуть, не перепутать и не потерять. Кстати, экономия времени и нервов огромная.

Моё  предположение о причине неисправности оправдалось.

На переднем сальнике коленвала рассоединилась пружина.

Очищаем от нагара каналы цилиндра и днище поршня (боковые стенки и юбку поршня не трогаем). Если замена компрессионных колец не запланирована, то оставляем их на своих местах, там, где они приработались.


Проверяем свободное перемещение колец в канавках поршня, состояние подшипников коленвала. После этого можно приступать к сборке.

Устанавливаем сальники, прокладки. Герметик наносим тонким слоем (принцип «кашу маслом не испортишь» здесь категорически не подходит).

 Смазав моторным маслом кромки сальников, устанавливаем коленвал, не забывая установить на место пружинное кольцо.


 Даем герметику (по инструкции) выдержку на воздухе 15 минут и соединяем и стягиваем половинки картера.

Выступающий на посадочную плоскость цилиндра торец прокладки, аккуратно, заподлицо срезаем острым ножом.

  Устанавливаем прокладку цилиндра, ориентируя вырез прокладки в сторону карбюратора для совпадения с отверстием в цилиндре.


Продеваем в отверстие картера провод высокого напряжения, вворачиваем в отверстие высоковольтного трансформатора. Фиксируем надежно, чтобы самопроизвольно не выпал.


 Затем, вытягивая провод назад, устанавливаем магнето на место, так, чтобы риски на картере и на магнето совпали.


и прочно закрепляем специальными гайками, с пропилом под отвертку. Устанавливаем маховик, не забывая подложить под храповик регулировочные кольца, размер от торца зубьев храповика до торца крышки картера 21-22 мм.


 Двигатель  бензопилы «УРАЛ 2Т Электрон» собран.

Характеристики

Приспособеления к бензопилам и их краткое описание

Культиватор-приставка    КМП-900  "ГНОМ"
     Культиватор-приставка    КМП-900  "ГНОМ"   к бензопилам   "Урал-2Т  Электрон"   и  Дружба-4М Электрон"  предназначен   для  обработки почвы глубиной   до   250  мм,   ее   рыхления,   прополки междурядий,    окучивания     и    других сельскохозяйственных работ на личных садовых участках.
     Культиватор "Гном" прост в обращении, не требует больших помещений для хранения, незначительная масса и габариты позволяют его транспортировку в багажнике любого автомобиля. Простота конструкции приставки не требует много времени и специальных знаний при подготовки его к работе.
Технические характеристики
Ширина обработки - 350-600мм, глубина обработки - до 250мм, производительн. фрезы - 0,05 га/час, масса - 31 кг, габаритные размеры - 775х850х675 мм

насос-приставка Нептун


Насос-приставка "Нептун-4с"
     Насос-приставка Нептун-4с предназначен для использования совместно с бензопилой "Урал-2Т Электрон" для подачи воды из водоемов в личных подсобных и фермерских хозяйствах. Приставка имеет устройство, обеспечивающее рециркуляцию воды и воздуха в полости насоса, с постепенным отводом воздуха из всасывающего трубопровода и выход на рабочий режим. Поэтому отпадает необходимость заполнения всасывающего трубопровода водой, что облегчает процесс запуска.
                                             Технические характеристики
     Подача - 0...15 м3/ч, напор - 0...45 м, высота самовсасывания - 5 м, время выхода на рабочий режим - 3 мин, время непрерывной работы - 2 ч, ресурс - 500 ч, масса - 7 кг, габаритные размеры - 255х210х290 мм

резак-приставка

   Резак-приставка РП-1
   Резак-приставка РП-1 предназначен для резки различных материалов при строительных, дорожных, аварийно-спасательных и других работах. Резак работает в комплекте с силовым агрегатом бензомоторной пилы "Тайга". Резка материалов производится отрезным кругом - абразивным или металлическим с алмазным напылением.
Технические характеристики
Скорость резания - 80 м/с, диаметр отрезного круга - не более 300 мм, масса приставки - 4,1 кг, масса в комплекте с пилой - 11,7 кг, габаритные размеры в комплекте с пилой - 820х340х285 мм

Особенности бензопил Урал

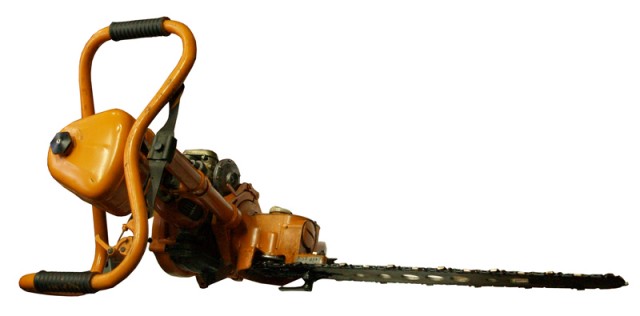

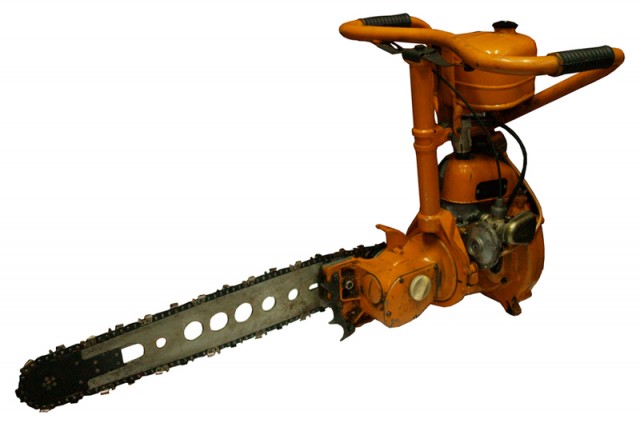

Пила ручная цепная бензиномоторная "УРАЛ - 2Т ЭЛЕКТРОН"
   Бензопила удобна в эксплуатации, надежна, обладает высокой мощностью, экологически безопасна для природы и для оператора. Высокие рукоятки снижают утомляемость при работе, позволяют работать в условиях глубокого снежного покрова. Бензопила может комплектоваться гидроклином КГМ-1А, позволяющим производить одиночную направленную валку деревьев.
Технические характеристики
     Двигатель - бензиновый, одноцилиндровый, двухтактный; Мощность - 3,68 (квт); Число оборотов - 6200 (мин-1); Расход топлива - 632 (г/квт*ч); Расход смазки - 5...9 (см3/мин); Рабочая длина пильного аппарата - 46 (см); Цепь ЦПУ с шагом - 10,26 (мм); Корректированный уровень виброскорости на рукоятках управления - 0,079 (м/с); Уровень звука - 106 (дба); Масса - 11,7 (кг); Габаритные размеры - 460х880х460 (мм)

   Пила ручная цепная бензиномоторная "ДРУЖБА - 4М   ЭЛЕКТРОН"
     Бензопила предназначена для пиления древесины на валке, раскряжевке, обрезки сучьев, выполнения строительных и хозяйственных работ. Бензопила удобна в эксплуатации, надежна, проверена 30 - летним опытом работы и хорошими отзывами потребителей,   экологически безопасна для природы и для оператора.
                                             Технические характеристики
     Двигатель - бензиновый, одноцилиндровый, двухтактный; Мощность - 2,94 (квт); Число оборотов - 5200 (мин-1); Расход топлива - 720 (г/квт*ч); Расход смазки - 5...9 (см3/мин); Рабочая длина пильного аппарата - 46 (см); Цепь ЦПУ с шагом - 10,26 (мм); Корректированный уровень виброскорости на рукоятках управления - 0,079 (м/с); Уровень звука - 106 (дба); Масса - 12,5 (кг); Габаритные размеры - 500х865х460 (мм)

   Пила ручная цепная бензиномоторная "ТАЙГА - 245"
   Бензопила предназначена для валки мелких деревьев, обрезки сучьев, раскряжевки хлыстов и разделки долготья, выполнения строительных и хозяйственных работ. Бензопила удобна в эксплуатации, надежна, обладает достаточной мощностью, экологически безопасна для природы и для оператора.
Технические характеристики
Двигатель - бензиновый, одноцилиндровый, двухтактный; Мощность - 2,6 (квт); Число оборотов - 7000 (мин-1); Расход топлива - 600 (г/квт*ч); Расход смазки - 6...12 (см3/мин); Рабочая длина пильного аппарата - 40 (см); Цепь ЦПУ с шагом - 9,3 (мм); Корректированный уровень виброскорости на рукоятках управления - 0,04 (м/с); Уровень звука - 106 (дба); Масса - 8,95 (кг); Габаритные размеры - 900х280х300 (мм)

   Пила ручная цепная бензиномоторная "КРОНА - 202"
   Бензопила предназначена для валки мелких деревьев, обрезки сучьев, раскряжевки хлыстов и разделки долготья, выполнения строительных и хозяйственных работ.
    Бензопила удобна в эксплуатации, надежна, обладает достаточной мощностью, экологически безопасна для природы и для оператора.
Технические характеристики
Двигатель - бензиновый, одноцилиндровый, двухтактный; Мощность - 1,7 (квт); Число оборотов - 8000 (мин-1); Расход топлива - 612 (г/квт*ч); Расход смазки - 4...6,5 (см3/мин); Рабочая  длина пильного аппарата - 31 (см); Цепь ЦПУ с шагом - 8,25 (мм); Корректированный уровень виброскорости на рукоятках управления - 0,035 (м/с); Уровень звука - 106 (дба); Масса - 6,8 (кг); Габаритные размеры - 755х265х265 (мм)
